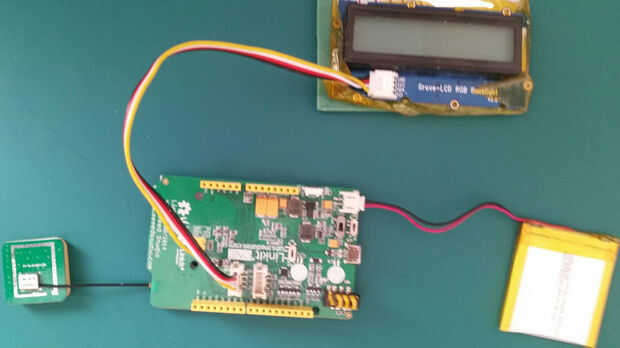

Paso 2: Instalar la antena GPS, Grove LCD y batería
Si la Junta LinkIt uno está conectada a la computadora vía USB, desconéctelo ahora.

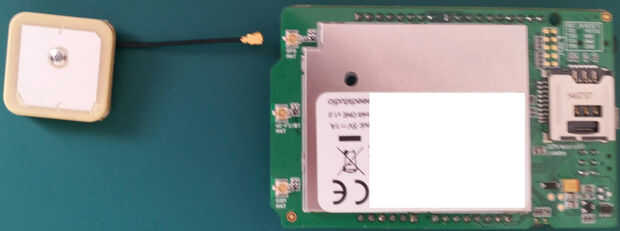

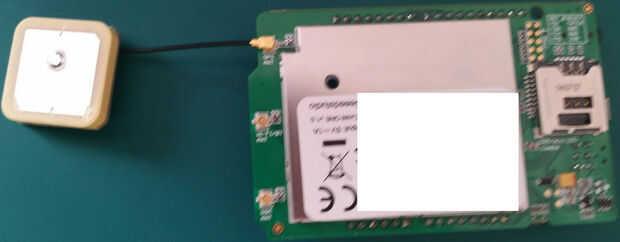

Conecte suavemente la antena GPS al LinkIt un tablero en el conector marcado "GPS hormiga". Este conector está en la parte superior de la Junta si los conectores de la antena están a la izquierda del tablero.
Si no está seguro cómo conectar la antena, siga el tutorial #4, recordando enchufar la antena "GSM hormiga" en lugar de "WIFI/BT hormiga".

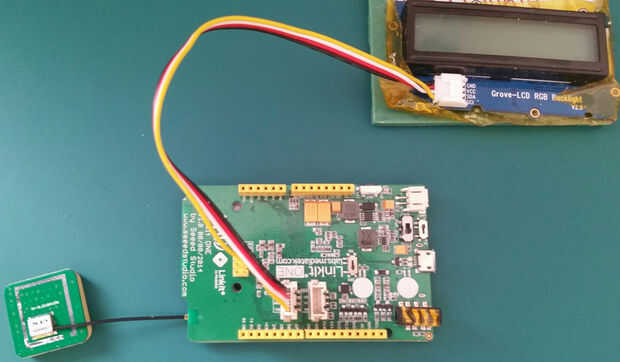

Conecte la Junta luz de fondo RGB LCD de Grove en la cabecera de Grove con "SCL SDA 5V GND" como se describe en tutorial #5.

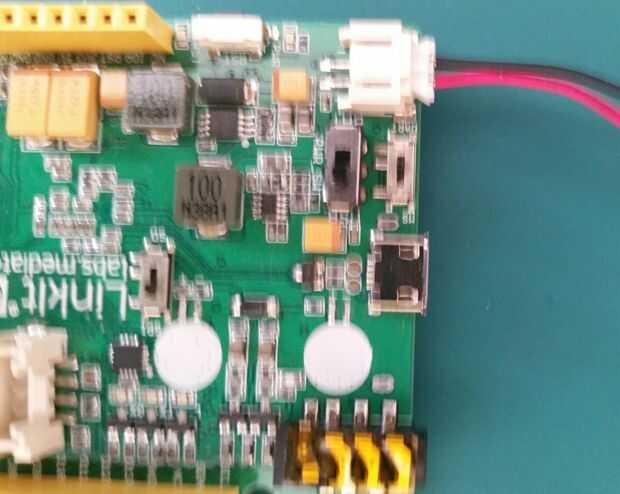

Hay un gran interruptor en el tablero un LinkIt marcado PWR_SW con un lado que dice "BAT" y el otro que dice "USB" (convenientemente este es el lado al lado el puerto micro USB). Asegúrese de que esto esté en "USB".

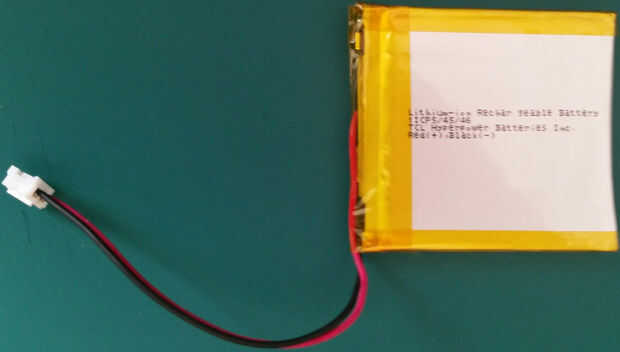

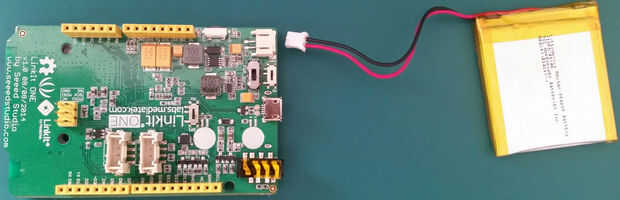

El conector de la batería (2 cables - rojos y negros) y el cable negro del conector está cerca del borde del tablero y el rojo es hacia el centro del tablero.
Presione suavemente en el zócalo de color crema en el borde del tablero. Es snap encaje de manera que usted sentirá un chasquido.
Asegúrese de que la batería esté conectada correctamente suavemente tratando de quitar el conector. Debe dar mucha resistencia. Si sale empújelo otra vez un poco más firmemente.
El cable micro USB.
