Paso 3: Conecte las piezas al LinkIt
Asegúrese de que se ajusta el interruptor BAT/USB a USB.
Conecte la batería y la pantalla LCD como se describe en mis anteriores tutoriales.
Si son breadboarding esto, necesita 3 cables de puente rojo, amarillo y negro.
Poner los cables desde el DS18B20 en dos columnas separadas, negros y rojos en la columna 5 y amarillo en la columna 10.
Ponga un extremo del cable puente negro en la columna 5.
Ponga un extremo del cable puente amarillo en la columna 10.
Ponga un extremo del cable puente rojo en la columna 15.
Conecte el 4.7KOhm resistencia entre 10 y 15 columnas.
Conecte los cables de puente a la Junta un LinkIt:
Rojo a 5V
Negro a GND
Amarilla a D5
Doble Compruebe las conexiones y el interruptor BAT/USB en BAT.

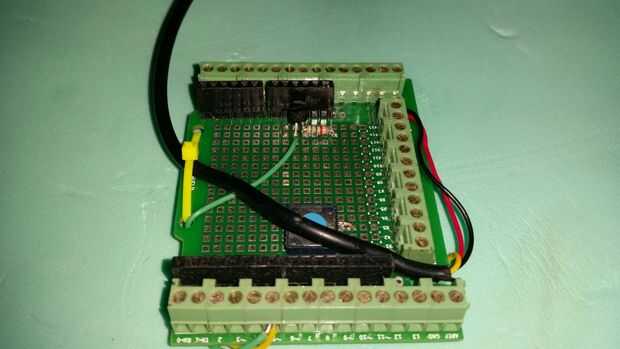

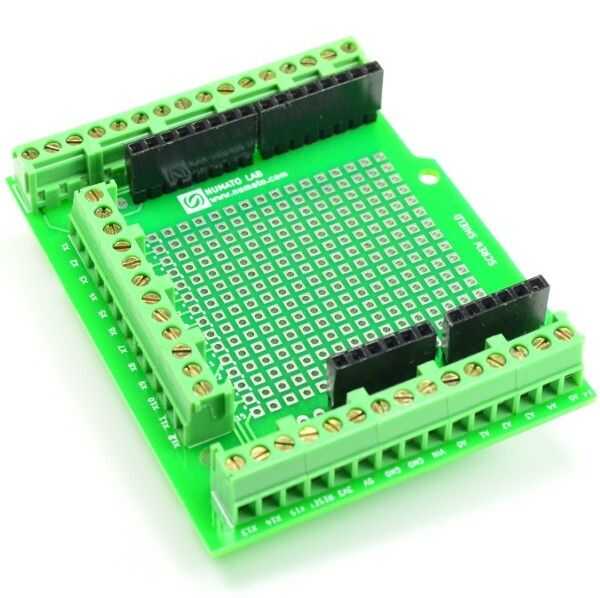

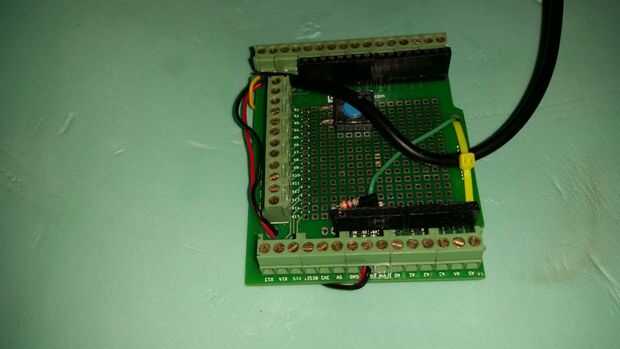

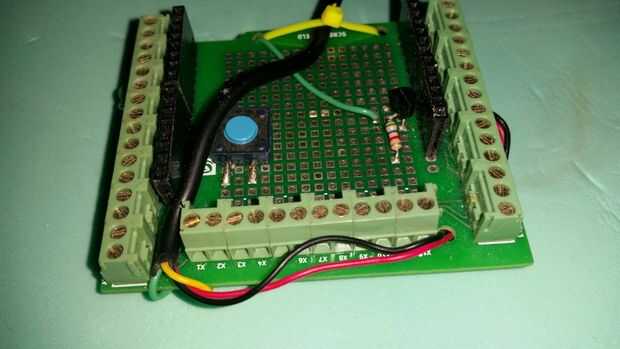

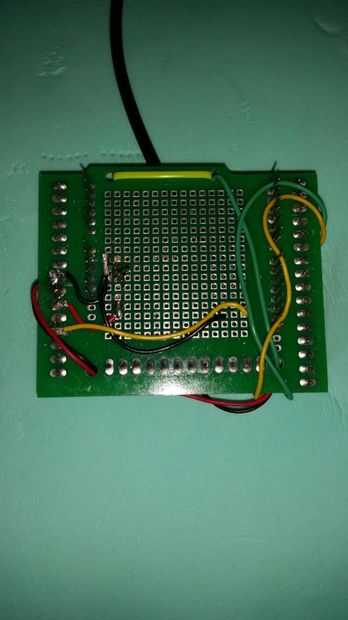

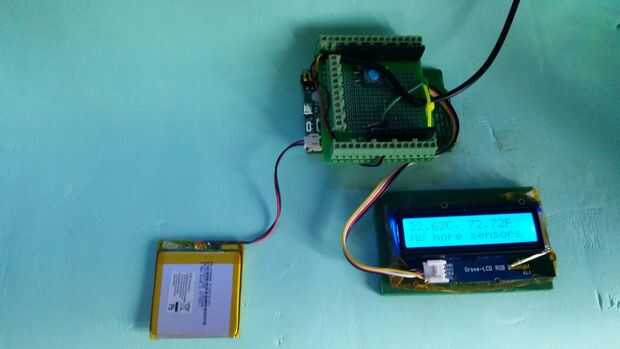

Si todo ha ido bien y los cables son correctos la pantalla debe mostrar la temperatura en grados Celsius y Fahrenheit.
Dependiendo de donde usted vive ambiente temperatura ambiente podría estar en cualquier lugar entre 10 y 25 grados Celsius.
Si tienes plata final del sensor en la mano se eleva la temperatura mostrada en la pantalla LCD.
Sea extremadamente cuidadoso para que no deje el agua en cualquier lugar cerca de la batería, pantalla LCD, cable USB o uno de LinkIt.
Agua y electricidad son una mala combinación.
Por último, coloque el extremo plata del sensor en el recipiente de agua para comprobar la temperatura. Variar la temperatura agregando agua tibia o fría, o poniendo el recipiente en el congelador o la luz del sol.
