Paso 4: Cableado del relé a la LinkIt
Este paso depende de las piezas que tienes disponible o el método que desea lograrlo.
Habrá tres escenarios en este punto:
- Utilizará un relé, cuya bobina funciona a 3,3 v y el circuito de carga puede manejar suficiente corriente para controlar un AC.
- Se usan dos relés, uno pequeño y uno grande. El pequeño uno se enciende la
- Haces como hice, hacer un transistor de conmutación de circuito y utilice para activar el relé principal.
Y aquí están las soluciones:
- Ya han hecho el esfuerzo por encontrar el relé, así que pasemos al siguiente paso.
- Conectar los relés para que cuando se enciende la bobina de la menor, vía pin digital de LinkIt un 9, consigue encendida la bobina de la más grande, y con el circuito de carga de eso, tienes que conectar tu AC. En Resumen, alambre para que encender solo pin digital 9 en LinkIt uno se pondrá en marcha el AC. Usted puede ver la imagen publicada anteriormente para esto y que debe dar usted y idea. No voy a explicar esto más detalladamente, porque si no entiendes esto, este proyecto no es para ti y no le le buen dejando este proyecto y que cuando tienes más confianza acerca de su habilidad de la electrónica.
- Si encontraste un relé que puede manejar una gran cantidad de corriente, pero su bobina trabaja en un nivel de voltaje superior al LinkIt uno y quieres hacer un circuito de conmutación del transistor, leyendo. Te diré cómo hacer un transistor en el circuito de la conmutación y con eso se puede cambiar en el relé de voltaje más alto.
Circuito de conmutación del transistor:
Se necesitan estos componentes comúnmente disponibles para esto:
- Transistor TIP120
- resistencia de 2.2 k
- Diodo 1N4001

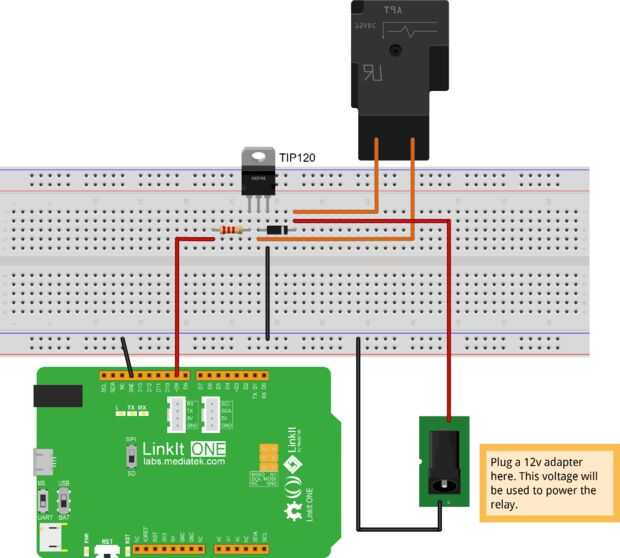

Puede probarlo primero en un protoboard y luego construirlo en perfboard. La protoboard esquema de Fritzing es mencionada. Había intentado mucho para encontrar el Fritzing esquemático de LinkIt uno, pero no pudo hacerlo. Entonces hice un archivo SVG de LinkIt uno, con la foto en la oficial Tutorial de tarjeta SD MediaTek como referencia.

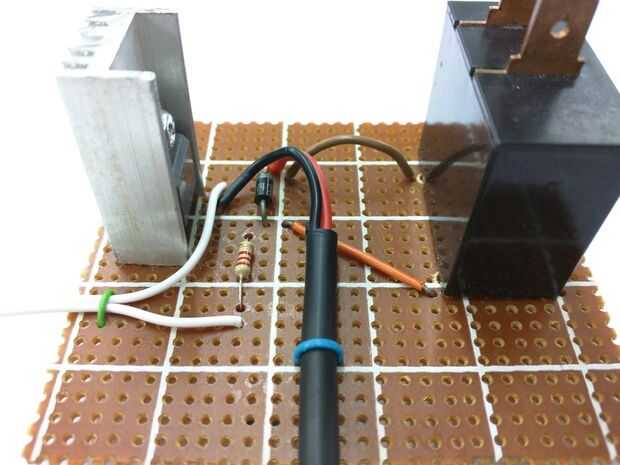

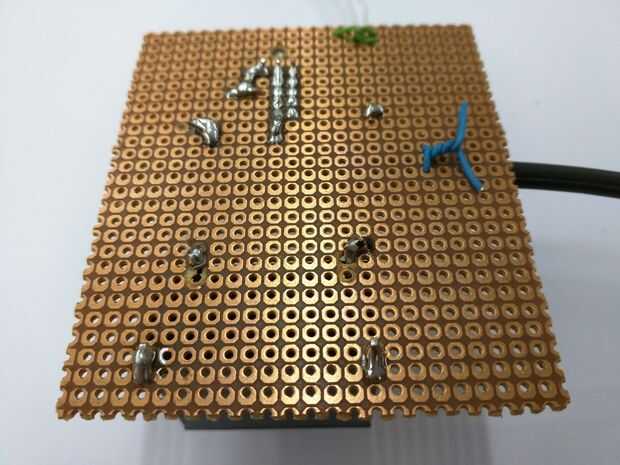

Es muy fácil de construir y la mejor parte es que puede utilizar el mismo circuito para conectar otros componentes de alto voltaje al LinkIt. Por esta razón es mejor soldar en perfboard y hacerlo permanente en lugar de utilizar en el protoboard.
Si has seguido el diagrama de arriba, cuando se establece pin digital de LinkIt un 9 como salida y establece en alta, escuchará un sonido 'clic'. Si sí, entonces esto significa que el interruptor de relé esté activado y se puede utilizar para cambiar en su CA. Luego debe ir al siguiente paso. Pero si no lo hace, comprobar el cableado y confirmar que los cables desde el TIP120 conectados a la bobina del relé.
