Paso 5: Cableado AC para el relé
En el último paso, había conectado el relé a la LinkIt, pero en éste, necesita conectar el AC al relé.
En este paso, usted tendrá que trabajar con electricidad de alto voltaje, y será diferente para todos, así que sólo le mostraré cómo alambré encima mío. Espero que esto del alambre encima de ti mismo. Si tienes experiencia previa en el trabajo con electricidad de alto voltaje, se puede entender de las imágenes de abajo, y también aquellos que no están familiarizados con esto, usted no debe tratar este tutorial hasta que estés seguro sobre lo que está haciendo. Otra vez estoy diciendo que no soy responsable de los daños causados por este proyecto.
Recomiendo hacer un recinto para este circuito y relé. Si usted posee o tiene acceso a una impresora láser, usted puede hacer un hermoso recinto, pero no tan sólo dejé fuera de la caja de un proyecto.

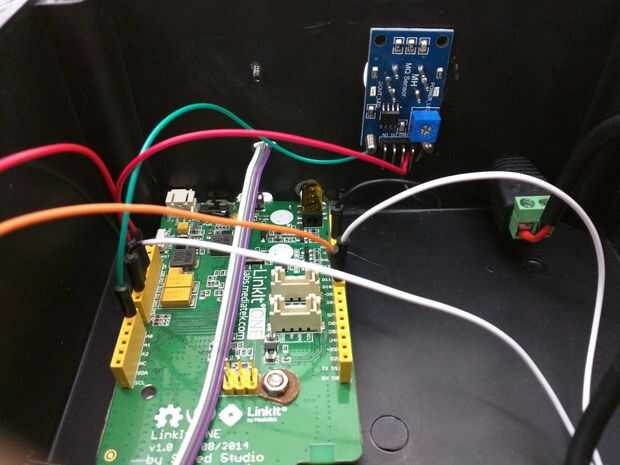

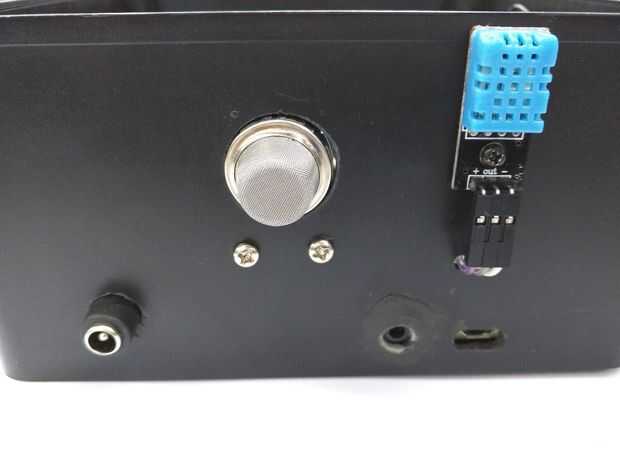

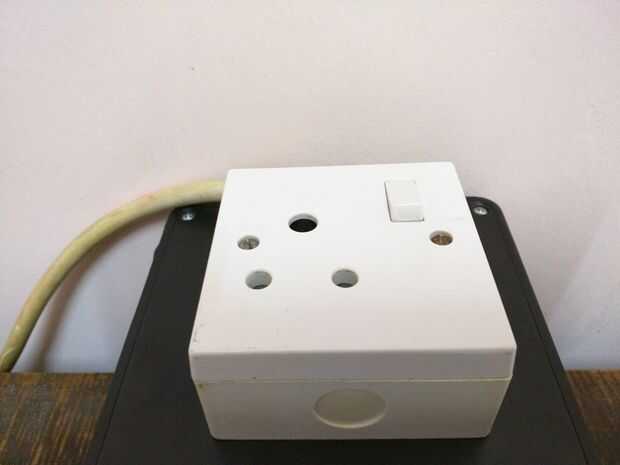

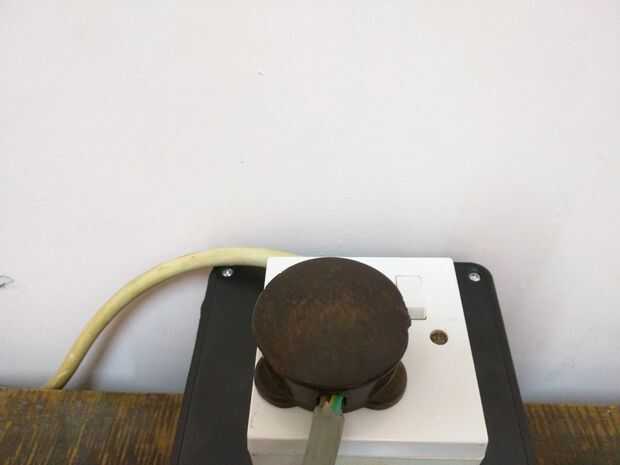

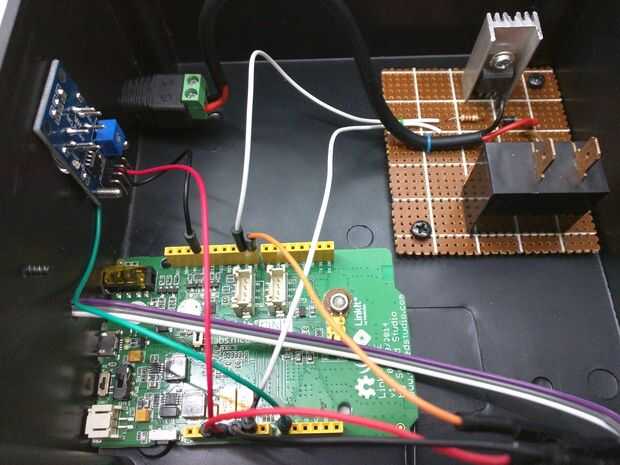

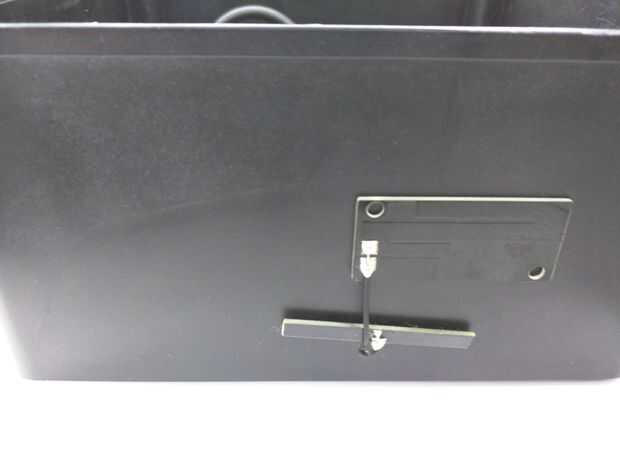

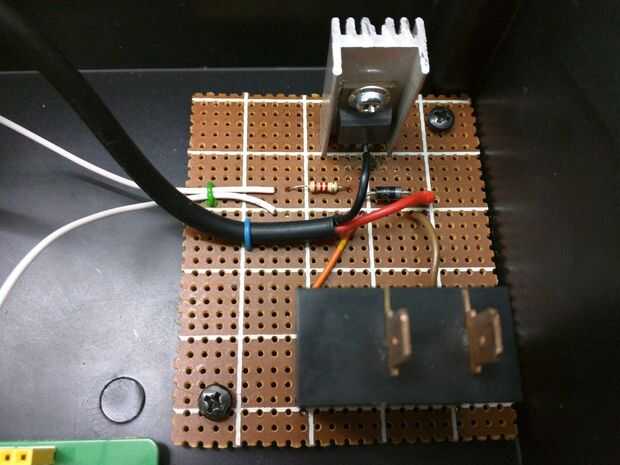

Arriba son fotos del proyecto completo. He pongo aquí sólo porque usted puede tener una idea del cableado de la CA para el relé. Para saber más sobre los sensores, acabo de leer en.
