LinkIt uno - voltímetro (2 / 4 paso)

Paso 2: circuito

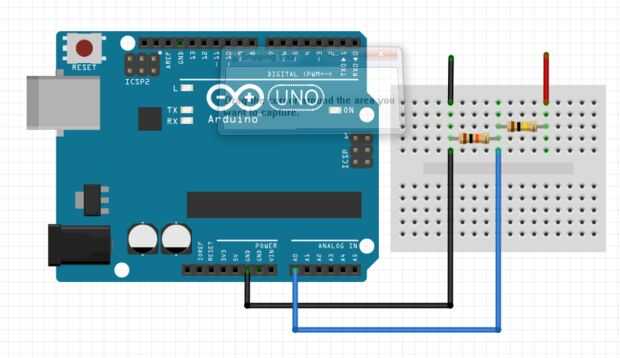

El circuito es un circuito divisor de tensión simple. Contiene dos resistencias, una de 10K y otra de 100K. Así con los valores utilizados en el divisor de voltaje que es posible alimentar en una entrada de 0V - 55V que daría un voltaje de alrededor de 5V en los pines analógicos, pero que en un lado más seguro la tensión debe limitarse a 30V que es 2.7V en el pin analógico.

Este circuito se puede montar en un tablero de pan y por lo tanto, no hay requisitos de soldaduras son necesarios.
