Paso 2: Noritake VFD módulo Resumen
VFDs fueron y son utilizados en una rabia grande high-end de electrónica de consumo. Me dio mi módulo de VFD Noritake-itron es modelo SCK-Y100-2406-N14, es un módulo de VFD de carácter muy flexible 24 × 6 en el mismo factor de forma de un módulo del LCD 20 x 4 caracteres. Es miembro de la serie de CU Y de Noritake VFDs.
http://www.Noritake-elec.com/default.htm

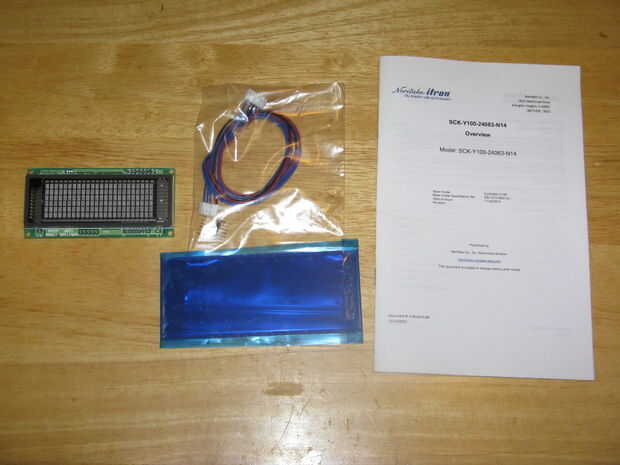

Noritake enviado:
Un módulo de VFD de 24 x 6.
Un filtro de color acrílico azul.
Un puente serie seis pin con cinco hilos.
Un conjunto de seis clavijas de puente para enlazar con el tablero de circuito.
Y las descripciones de lo VFD y el filtro de acrílico.
Las características del módulo de VFD:
pantalla de 24 x 6 caracteres.
Tensión de alimentación de 5V.
Serie (asincrónico y sincrónico) y comunicación paralelo de 8 bits.
La señal CMOS y RS-232 (+-15V) voltaje compatible.
Seleccionable por jumper en baudios: 9600, 19200, 38400(default), 115200.
Conjuntos de caracteres incorporado amplia: Estados Unidos, europeo, Japonés (Katakana sólo), multilingüe, varias fuentes y símbolos, canadiense y francés, nórdico, WPC1252 – símbolos, cirílico, Latino, Portugués, PC858, fuentes europeas y símbolos y fuentes europeas.
Brillo ajustable.
Localmente seleccionable brillo para resaltar (útil para la implementación de menús).
Doble ancho y doble de la anchura y altura de caracteres.
