Paso 2: Montaje de piezas
Aquí, se reunirán el LCD y el pulsador con el arduino.
Vamos a hacer algunas conexiones de pin!
En primer lugar, no se encienda tu Linkit! sólo mantenerlo y realice las siguientes conexiones:
16 x 2 LCD tiene 16 pines que estan -
1) GND - Señal baja
2) VCC - señal de energía positiva
3) V0 - ajuste de contraste
4) RS - register select
5) R/W - selección de lectura y escritura
6) E - operación activar señal
7) DB0 - bit de datos 0 (aquí no se usa)
8) DB1 - bits de datos 1 (aquí no se usa)
9) DB2 - bit de datos 2 (aquí no se usa)
10) DB3 - bit de datos 3 (aquí no se usa)
11) DB4 - bit 4 de datos
12) DB4 - bit 5 de datos
13) DB4 - bit de datos 6
14) DB4 - bit de datos 7
Sólo usaremos DB4 a DB7 pasadores para transferencia de datos como estamos utilizando el modo de 4 bits. (Vamos a nee sólo 4 cables para la transferencia de daa + 3 para registros + 2 GND y VCC)

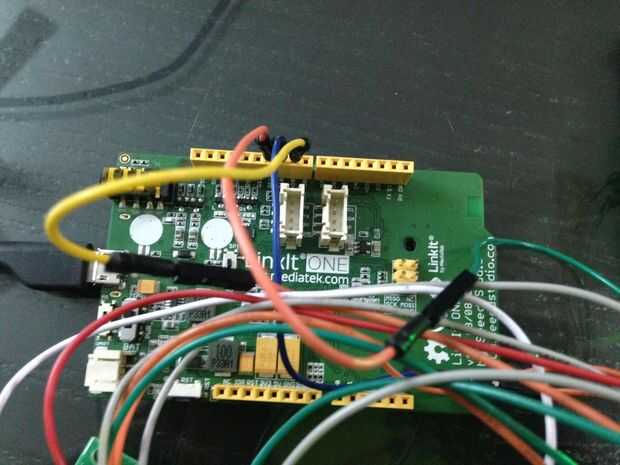

conexiones:
Enchufe DB7 clavija de Linkit 3
Enchufe DB6 clavija de Linkit 4
Enchufe clavija de Linkit 5 DB5
Conectar DB5 a pin de Linkit 6
Conectar E perno de Linkit 9
Conectar R/W al perno de Linkit 10 (o fila negra en la parte superior del tablero)
Conecte el RS al pin de Linkit 11
Ahora han puesto con éxito las conexiones de pin! Ahora permite pone el botón de

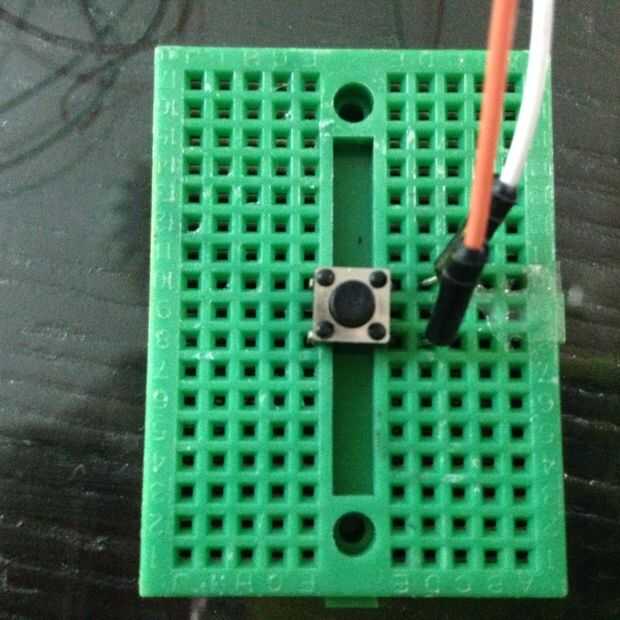

conectar el pulsador al pin 2 de tu linkit.
