Paso 3: pruebas
Datos de prueba para la configuración de prueba de LED 2
El examen establecido es 2 LED con sus resistencias limitantes actuales que es una resistencia de 150 ohm y ohm 18 en serie para cada led. Quería comenzar la prueba con la corriente lo más cerca posible de 20 miliamperios por led sin pasarse de 20 miliamperios. El objetivo de la prueba no era averiguar cuántas horas una linterna funcionaría antes de que la cantidad de luz que puso hacia fuera era totalmente inútil. Esto sería una cuestión de opinión. Quería ejecutar la prueba hasta que la corriente por el led era sobre la mitad de la partida actual o un poco menos. Esto es así todos sabemos que:
1. con un upgrade 2 de LED puede funcionar durante 250 horas y la salida se degradará de dos LEDS en el brillo completo para un LED en el brillo completo porque la corriente para cada LED será aproximadamente 1/2 lo que era después de 250 horas. Probablemente habría algún punto de acuerdo que un LED en el brillo completo es útil en una situación de emergencia y que supera la alternativa que no es ningún LED con ningún brillo.
2. se pueden extrapolar los datos para estimar que llevará dos veces como mucho para una sola actualización de LED de brillo máximo hasta 8 o 9 miliamperios que, en mi opinión, todavía proporciona una cantidad útil de la luz. Pero no tome mi palabra para ella. Tomar una pila de linterna y algunos clip conduce y conecte un LED y una resistencia de 390 ohms en serie para ver como luce 8-9 miliamperios. Mientras estás en él, probar con una resistencia de ohm k 1.6 para ver qué 2 miliamperios parece.
DATOS DE PRUEBA:
La medición actual es para un LED por lo que el consumo real de la batería es doble.
Día 0 noche (Inicio): voltaje de la batería = 6,38 voltios (sin carga). 18,6 miliamperios.
Día 1 mañana: 16,8 miliamperios x 2
Día 1 noche: 16,2 miliamperios x 2
Día 2 mañana: 15,4 miliamperios x 2
Día 2 noche: 14,7 miliamperios x 2
Día 3 mañana: 14,7 miliamperios x 2
Día 3 noche: 14,5 miliamperios x 2
Día 4 mañana: 14,1 miliamperios x 2
De noche de día 4: 13,8 miliamperios x 2
Día 5 por la mañana: 13,1 miliamperios x 2
Día 5 noche: 12,8 miliamperios x 2
Día 6 mañana: 12,4 miliamperios x 2
Día 6 noche: 12 miliamperios x 2
Día 7 por la mañana: no hay datos
Día 7 noche: 11,3 miliamperios x 2
Día 8 mañana: 10,9 miliamperios x 2
Día 8 tarde: 10,5 miliamperios x 2
Día 9 por la mañana: 9,9 miliamperios x 2
Día 9 noche: 9,5 miliamperios x 2
Dia 10 mañana: 9,4 miliamperios x 2
Día 10 noche: 9,3 miliamperios x 2
Día 11 por la mañana: 9 miliamperios x 2
Si funcionaba el circuito de prueba de sólo 6 horas al día, la prueba habría corrido cerca de 41 días.
En mi opinión, sólo 1 de los LED en funcionamiento al final de la prueba en 8,5 miliamperios, el LED proporciona mucha luz. Uno de los LEDS en la prueba configurar desenchufé y fue un pequeño paseo alrededor de la casa en la oscuridad. He leído las etiquetas sobre las espaldas de unos pocos productos. Un LED funcionó bien.
¿Cómo subir con 20 centavos para la actualización?
Esto se basó en los LEDS que compré de Deal Extreme hace unos años que todavía se pueden comprar por 10,5 centavos de dólar por cada compra de 75 a la vez (10,5 centavos incluye el envío). La resistencia cuesta bajo 10 centavos el precio de la pieza única pero cae a cerca de 5 centavos cada uno para 10 piezas y unos 2 centavos de dólar cada 100 piezas. Usted fácilmente podría hacer el 1 upgrade led debajo de un dólar con todas piezas de Digikey (más gastos de envío). Aquí están los enlaces:
http://DX.com/p/14000mcd-25packs-White-5mm-LED-1106
http://www.digikey.com/Product-detail/en/CF14JT160R/CF14JT160RCT-ND/1830331
http://www.digikey.com/Product-detail/en/LW514/897-1069-1-ND/2507076
Aquí están algunos enlaces para comprar la linterna Rayovac:
https://www.google.com/search?source=ig&rlz=&q=rayovac+efl6v-ba&oq=rayovac+efl6v&gs_l=igoogle.1.0.0.92.7625.0.11068.10.6.0.4.4.0.212.816.0j4j1.5.0... 0.0... 1ac.1.HpylsiA6D50 #q = rayovac + efl6v-ba & hl = es & prmd = imvns & source = lnms & tbm = tienda & sa = X & ei = 91Z9UJLkI7HZigKz6YDwDw & ved = 0CA4Q_AUoBQ & bav=on.2,or.r_gc.r_pw.r_qf. & fp = ec4ce0ede98a1313 & bpcl = 35277026 & biw = 1311 & bih = 575
Para la actualización de LED 2 dos el costo.
Tiempos de ejecución:
2 actualización de LED: 250 horas
1 actualización de LED: 500 horas

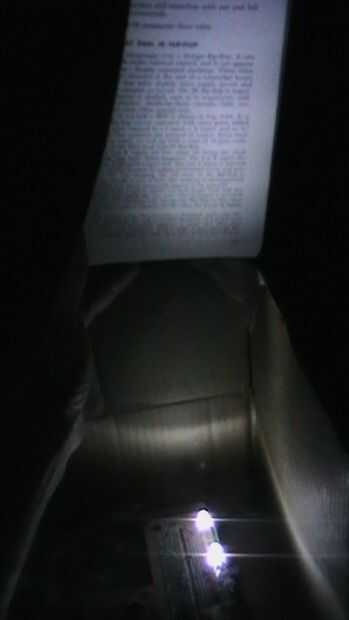

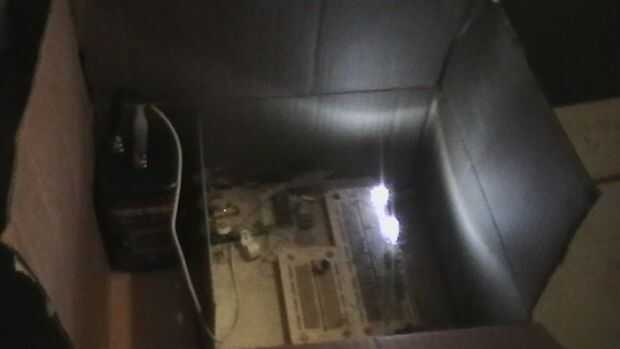

Fotos: 1. la prueba de configurar. 2. lectura de un libro el día 11.
