Paso 2: Para soldar juntos
Mi línea de teléfono ofrece 48V DC y algo alrededor de 20mA, y cuando el teléfono timbra, ofrece AC 96V.
Esto funciona de una manera que la línea telefónica no permanece ocupada mientras que los LEDs están conectados y cuando recoja el teléfono, la luz se apaga y permite utilizar el teléfono normalmente.

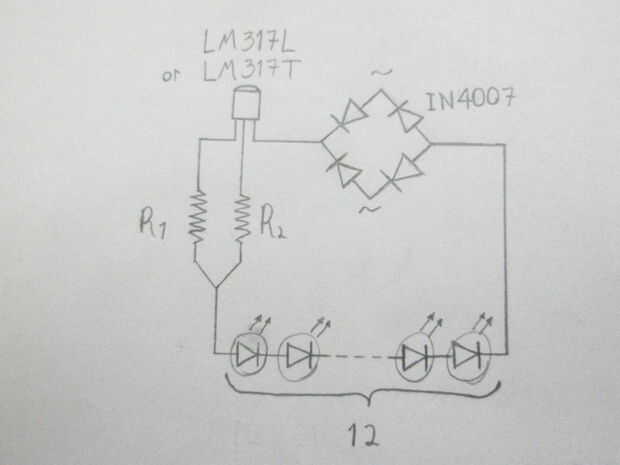

-La soldadura de todos los 12 LEDs en serie (pin negativo de un led a la positiva del siguiente led)
-Utilizará el IN4007 cuatro para hacer un puente rectificador.

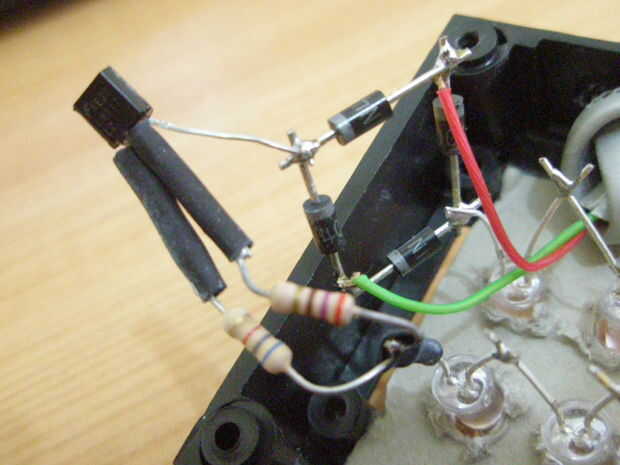

-El pin negativo del último LED al polo negativo del puente de la soldadura y soldar el polo positivo del puente a la clavija de entrada de los LM317.
-Con el conector de salida del LM317 se soldar la resistencia de 270 ohmios (R2) y al pin adj. se suelda el resistor del ohmio de 6,8 K (R1).
-Se soldar R1 y R2 en paralelo y luego a la patilla positiva del primer LED.
-En el medio del puente, donde la ~ signos son, que suelda el rojo y el verde que viene desde el cable del teléfono.
(El puente es necesario rectificar la AC 96V cuando suena el teléfono)
Algunos cables de teléfono tienen 2 cables más interior (amarillo y negro), no usamos aquí.

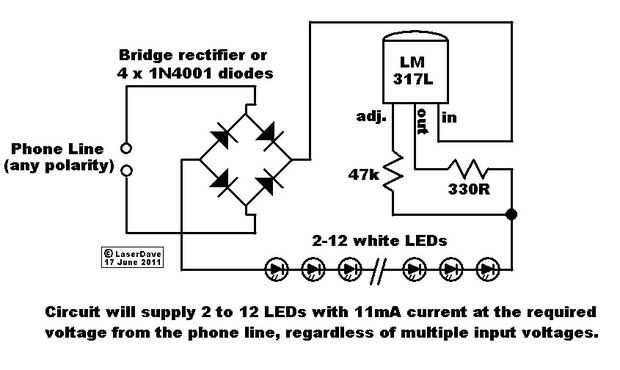

Nota: La tercera imagen es el esquema que saqué de LaserDave, mi prometida lo posteo arriba, así que aquí está!
Querer a lo que no he tratado de construir de su esquema, por lo que si tienes alguna pregunta mira lo arriba
