Paso 2: El diseño
![]()
![]()

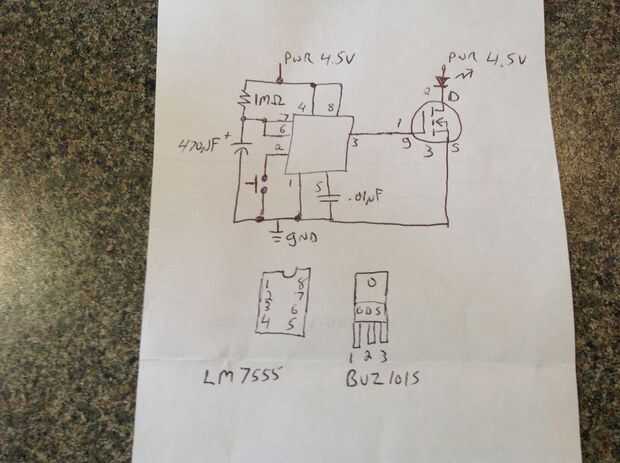

Comenzar por armar el circuito en la placa de circuito. Estoy usando un proyecto Radio Shack y cableado punto a punto. Me gusta usar cable de calibre 22 de un cable de red CAT-5 de corte-para arriba. Hacer a usted mismo un favor y use alambre trenzado. Asegúrese de instalar un enchufe para su LM7555 como el chip CMOS es muy sensible a picos de tensión. El zócalo también le permite dar una comprobación de la tensión final sin el chip instalado.
El interruptor de inclinación está conectado entre el pin 2 en el 7555 y tierra. Hice otra luz del flash en el que la reemplacé con un botón normalmente abierto. El tipo de interruptor de inclinación que utilicé en este proyecto permite que la luz ser colocado en un estado siempre. El interruptor es una bola de metal que se rodará en dos cables para completar un circuito.
