Linterna brillante ultra simple (3 / 5 paso)

Paso 3: Categorías 3 y 5: durabilidad y simplicidad

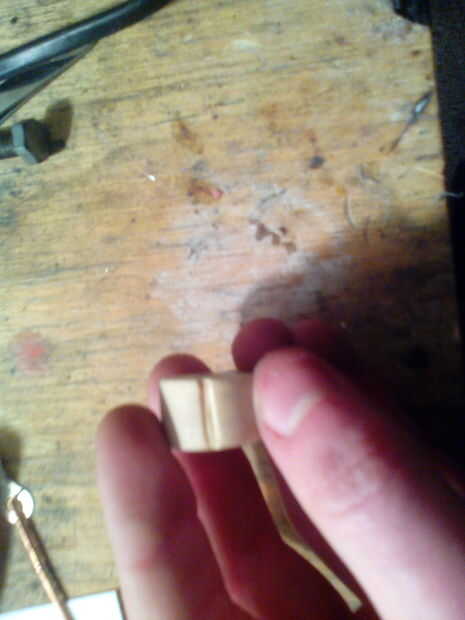

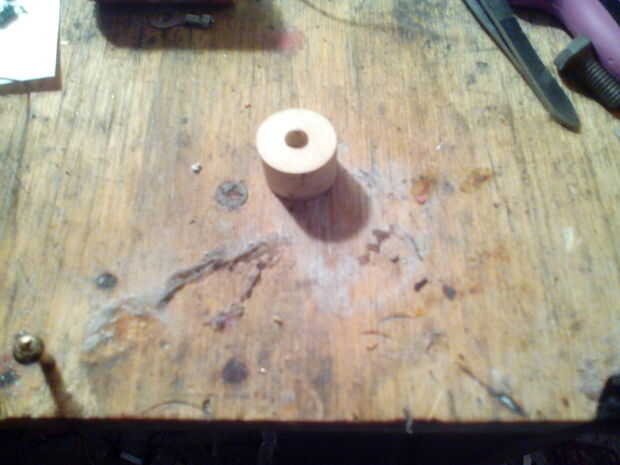

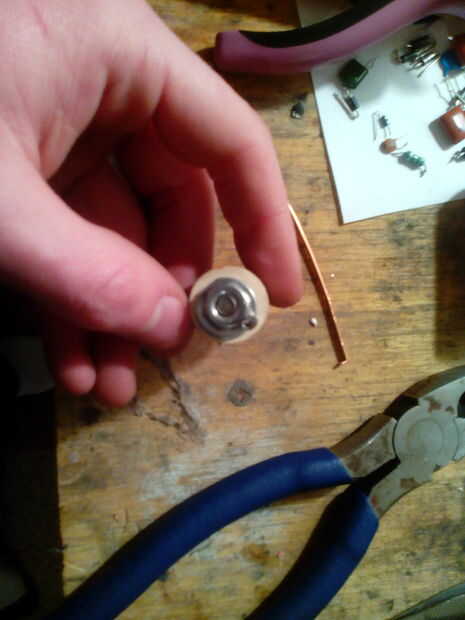

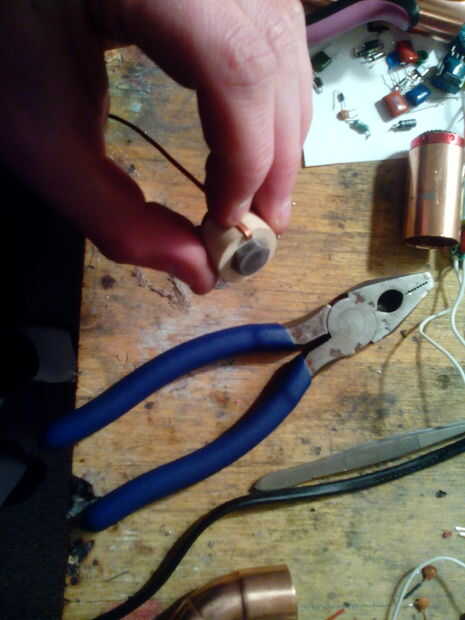

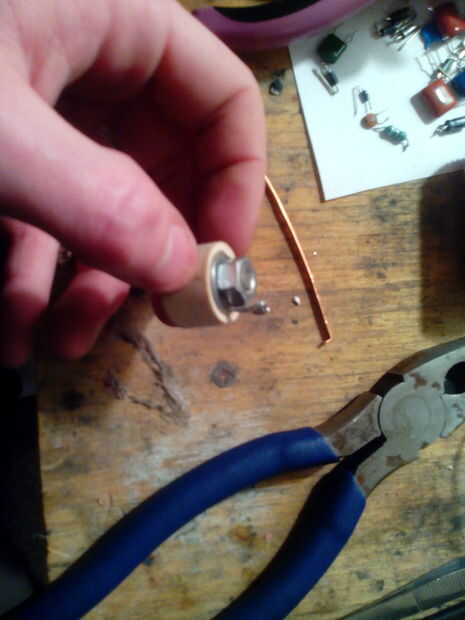

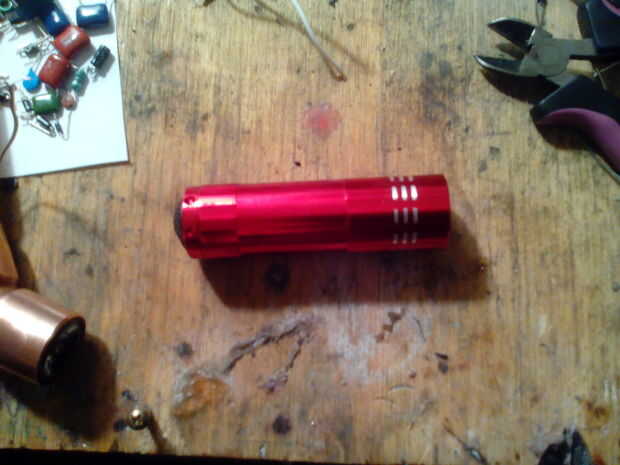

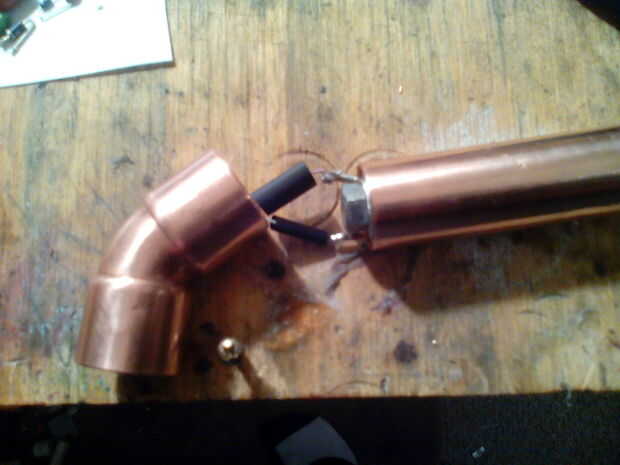

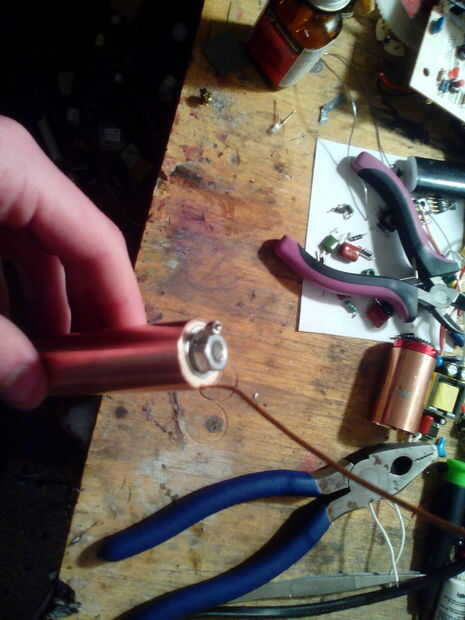

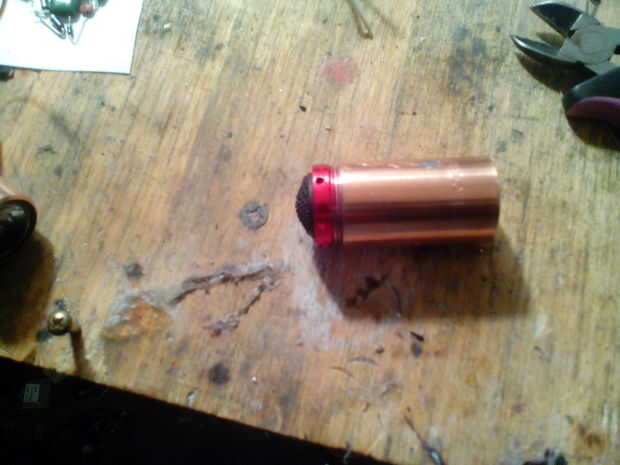

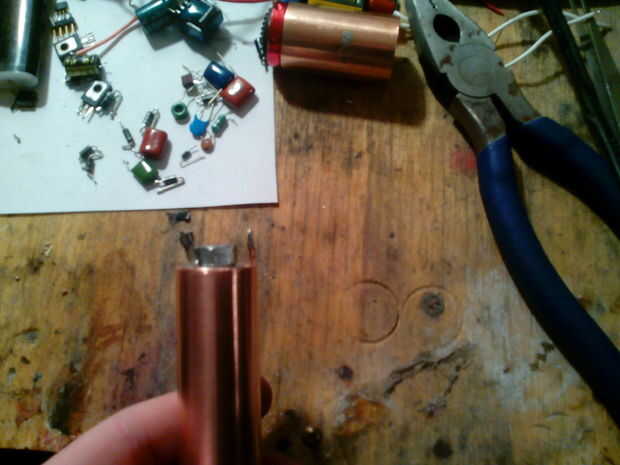

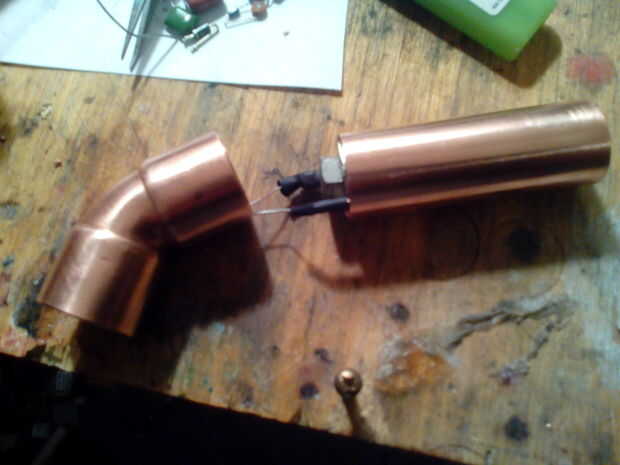

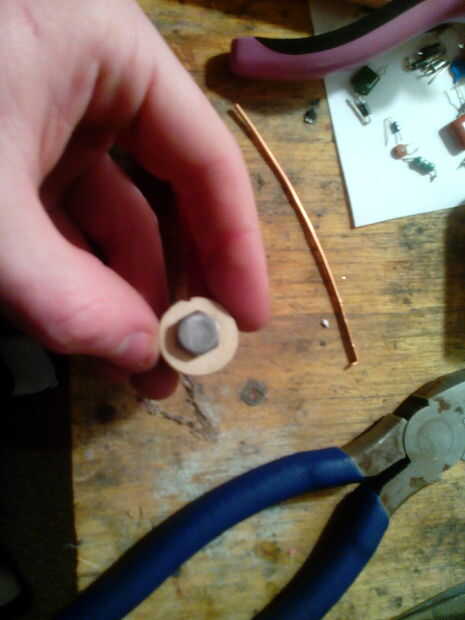

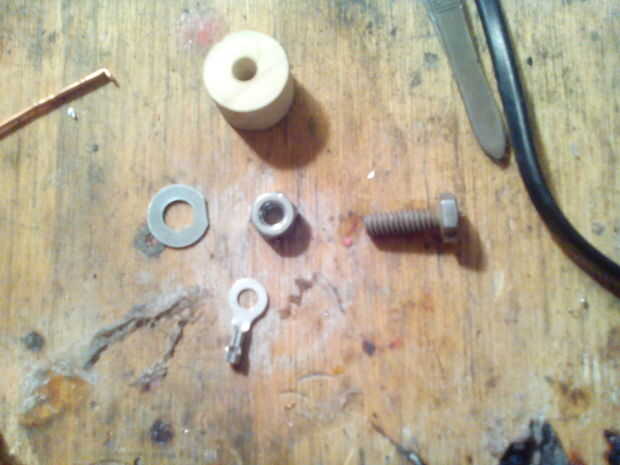

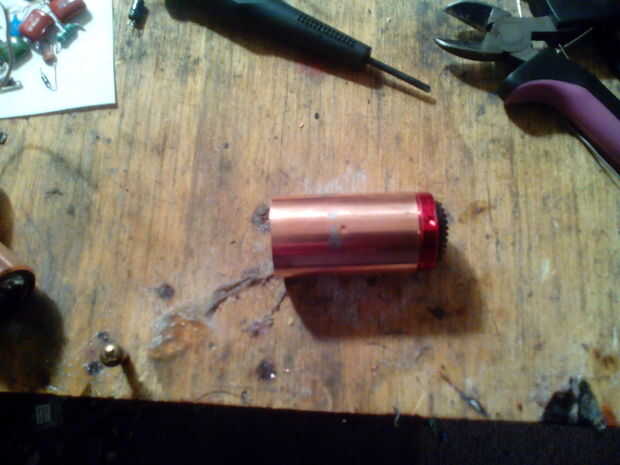

Agrupan estas dos porque están tan estrechamente entrelazados, como regla general, cuanto más simple es algo, más difícil es romper. La tubería de cobre realmente sirve dos propósitos, 1: se ve atractivo y 2: es difícil. Tubería de acero, verdadero sería más fuerte, pero no estoy realmente con la intención de tirarlo de un acantilado, así que cobre es lo suficientemente buena. Mientras pensaba acerca de cómo podría hacer que la electrónica tan simple como sea posible, me encontré con uno de ésos linterna aluminio barato, uno de los que utiliza tres pilas AAA. Utilice la caja de aluminio como electrodo e incluyen el interruptor en la base, que es casi tan simple como obtiene. Tenía otra suerte aquí, el interruptor de la linterna de aluminio encaja casi perfectamente en un acoplamiento de tubo de cobre 3/4 de pulgada, exactamente lo que estoy usando. Así que simplemente, presiona con un poco de ayuda de un martillo. El ajuste apretado también asegura una buena conexión eléctrica entre el interruptor y la tubería de cobre. Por lo tanto, al igual que la linterna de aluminio, la caja de metal se utiliza como un electrodo. El otro es un simple tornillo pegado a través de un tapón de madera. Usé alambre-lazo-algo (lo usado para atar un cable a un tornillo) y usted lo conjeturaba, sirve para conectar un cable al perno. Ver las fotos para hacerse la idea. Hay una terminal para conectar el LED, pero el otro es el cuerpo de tubo de cobre. Mi primera idea fue soldar un alambre en el interior de la tubería, pero esto resultó imposible para mi soldador. En cambio opté por un cable entre el tapón de madera y el tubo de cobre de la cuña. Entonces pude soldar los conductores de este cable en vez de directamente a la tubería desde el led. La electrónica es tan simple como se pone, el led está conectado directamente a la cosa de bucle de alambre y el alambre de la cuña. Esto permite que el led conectar directamente a la batería, lo que significa que atrae a cerca de 500 MA en vez de los 350 se supone que MA. El consumo de energía es cerca de 2 vatios, si es un 1 vatio led, pero está bien. Si usted quiere traer la energía a 1 vatio, simplemente use un resistor en serie con el led. Sólo soldados y calor-encogimiento-tubería-ed el led lleva alambre-lazo-lo y la cuña, entonces prensado el 45° de acoplamiento en el extremo de la tubería, sobre el tapón de madera.
