Paso 3:

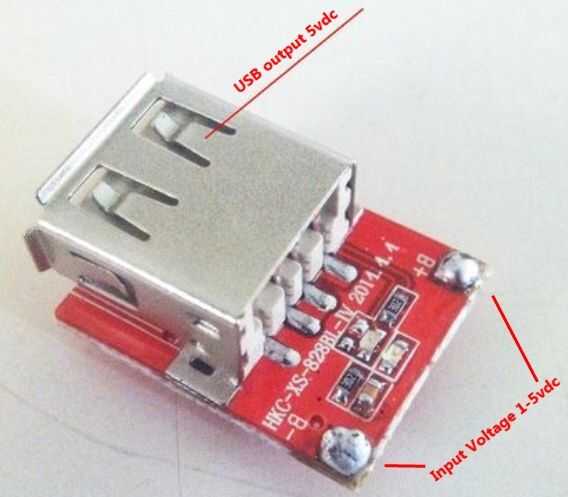

4 la especificación del módulo de chip se puede ver en la imagen

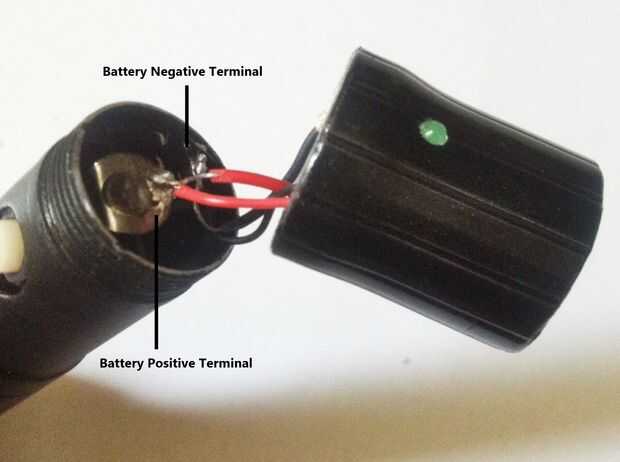

5.Connect/soldadura el cable positivo (rojo) (+) terminal positivo de la batería del cañón.
6.Connect/soldadura negativo cable (negro) al borne negativo (-) de la batería del cañón.

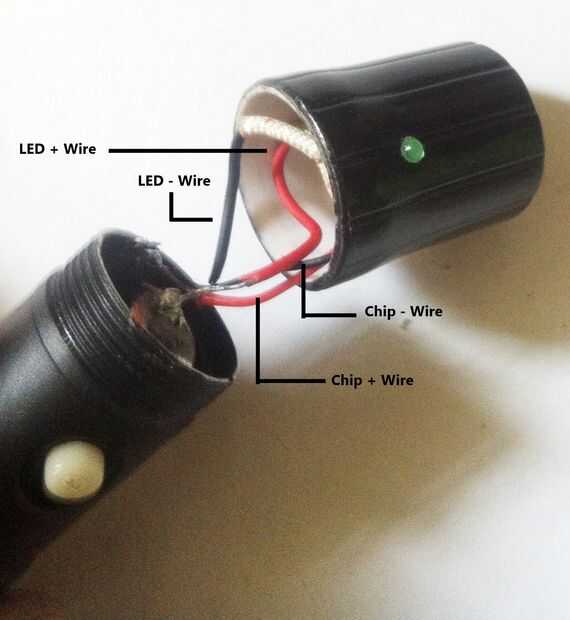

7 el cable desde el terminal positivo (+) de batería debe soldarse en el terminal B + del módulo de chip
8 el cable desde el terminal negativo (-) de batería se debe soldar en la terminal B del módulo de chip
9 una adición opcional de un LED para propósitos de indicación.
10 la prueba de colocar 2 baterías de AA / empujando el interruptor de botón,. / Si agrega un LED que el LED debe brillar, si le did'nt añadir un LED comprobar el chip si ti "Brilla intensamente rojo" (.it tiene un diodo led rojo en la Junta". Tu bien ir.

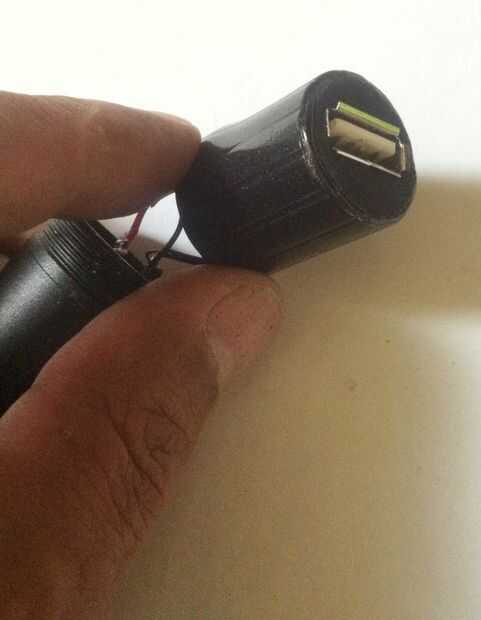

11 después de la prueba cierre o atado todo junto.
