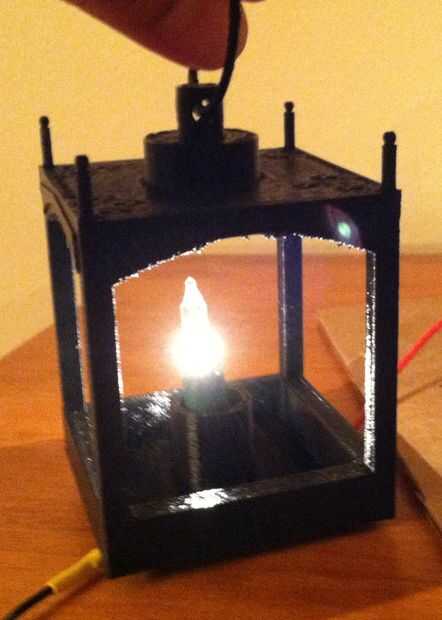

Inspirado en la historia de Paul Revere, decidí hacer linterna de Paul Revere de adorno. La linterna del real se encuentra en el Museo de Concord de Concord, Massachusetts. He encontrado un par de fotos en línea para utilizar como mis modelos. Una linterna encendida es utilitaria, pero también puede ser ornamental. Linterna de Paul Revere tiene corte decorativo salidas que calor se escape, mientras que también crean un decorativo, reflexivo del patrón cuando la linterna se enciende.

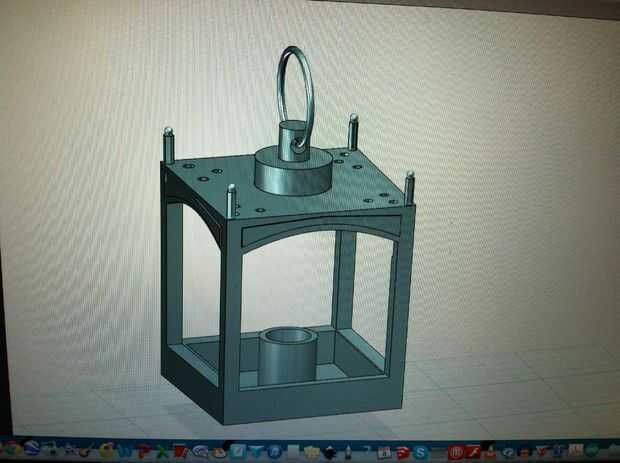

Usé el 123D para diseñarlo. Soy nuevo en el 123D, pero experimentó con las herramientas, eliminadas a menudo y rehecho hasta que fui feliz con él. Le pedí y recibido consejos de amigos. Explicaron cómo específico 123D herramientas podrían ser utilizadas. Creo que salió bastante bien para un principiante!
Se trata de cómo la hice:
1. Tire en un cubo sólido a la red. Compruebe el tamaño. Puede utilizar la herramienta de escala para hacer el cubo del tamaño deseado.
2. luego había tirado en un cubo sólido más pequeño y utilizar la herramienta Push/Pull para empujar el cubo más pequeño a través de 2 lados. Los 4 perfiles fueron creados cuando hice este paso.
3. dibujé las caras arco usando la herramienta Spline. El punto central era un clic separado. I seleccionado y eliminar el material "extra", salir de la curva.
4. selecciona el interior Plaza del fondo y usa la herramienta Push/Pull para disminuir esa plaza para crear una bandeja para el sostenedor de vela.
5. para crear el sostenedor de vela dibujó un círculo dentro de otro círculo en la parte inferior de la linterna. A continuación, he empujado/tirado hasta el borde. Entonces sacó el centro del círculo y cortar el círculo en la parte inferior de la linterna. Una bombilla en una cadena de luces se puede empujar hacia arriba en el sostenedor de vela.
6. los cilindros apilados en la parte superior de la linterna hicieron dibujar 2 círculos en la cara superior del diseño. Fue bosquejado el círculo más pequeño dentro de uno más grande. Luego sacó los dos a la altura deseada.
7. hice el agujero en el cilindro superior para mantener el anillo. Me arrancaron en un cilindro sólido y tamaño que el diámetro del agujero del tamaño que necesitaba. He colocado mi cilindro sólido, estrecho en la parte delantera del soporte del anillo y había extruido a través, haciendo un bonito túnel vacío.
8. el anillo colgante era un reto! Mi amigo ayudó a mostrar cómo hacer una llamada de Skype. Tomé notas y probé una y otra vez hasta que lo conseguí. Puesto que el sólido con el agujero es curva, no pude esbozar directamente en su cara. Por lo tanto, he bosquejado y sacó un rectángulo que mi sólida plana en la que pude esbozar un círculo. Había bosquejado el rectángulo así que uno de sus lados golpeó el centro del agujero. Luego, dibujé un círculo del tamaño del anillo que deseaba. Escondí los materiales por lo que pude ver sólo los bocetos de mi linterna. Moví mi círculo esbozado por lo que era en el orificio del "túnel".
9. para hacer el anillo de profundidad, luego dibujé un círculo muy pequeño perpendicular al círculo esbozado más grande. Hice cierta el círculo pequeño colocado sobre el círculo grande y coloque dentro del agujero de "túnel" con espacio de sobra. Utilizando la herramienta de barrido seleccioné el perfil y la ruta de acceso. El anillo fue hecho! Ese fue un momento emocionante. Había pasado unas horas tratando de hacerlo bien!
10. saca los polígonos esbozados en la parte superior de la linterna para servir como los agujeros para el calor se escape. En realidad, hay muchas más en la linterna del real. Son muy decorativos y añadir interés a una simple linterna. Carecen de las habilidades ahora mismo para hacer, pero he intentado. No lucen bien.
11. he añadido polígonos extruidos con una pequeña esfera en la cima de cada uno para imitar las decoraciones en la linterna real. En cada frontal he bosquejado y sacó un diseño utilizando herramientas Polyine y Spline.
12. Finalmente, selecciona todo y había hecho de una pieza. Seleccioné el latón como el material.
Sé que tiene muchos pasos. Gracias por leerme. ¡ Estoy tan feliz que terminé!
