Paso 2: Montaje de la matriz de LED
Con el fin de crear la variedad de bombillas LED, usted necesitará 16 LEDs blancos de alto brillo. En general, LEDs blancos están diseñados para consumir alrededor de 3.2-3.3 voltios, por lo que el resultado final de este panel de luz será un sistema de LEDs que funcionan mejor a la vuelta de 6.4-6.5 voltios perfecto para baterías de teléfono celular.

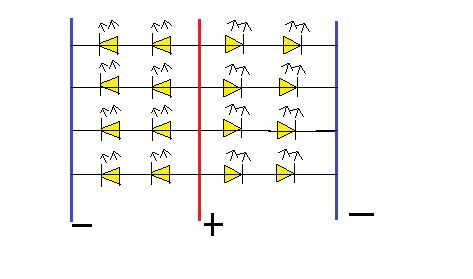

Referencia, el diagrama del circuito. Vamos a crear un circuito en el que va con cable 8 pares de LEDs en paralelo. Empezar por identificar los cables positivos y negativos de los LEDs. El positivo será más largo que el plomo negativo por aproximadamente un octavo de pulgada. Si tienes perfboard, (comenzando por el lado izquierdo del tablero) Coloque los LEDs en los agujeros con los cables en este patrón: positivo-negativo-positivo-negativo positivo-negativo-positivo-negativo. Esto nos permite combinar dos grifos positivos en uno solo, ahorrando espacio. Si no tienes ningún perfboard, toma una hoja de cartulina y usar una tachuela o alfiler para empujar los agujeros a través de él - debe cuatro filas de ocho agujeros. Después de los agujeros han sido asomó, inserte los LEDs que forman el circuito. Repita este paso tres veces más hasta que todos los 16 LEDs.
Una vez que haya un bloque de 4 x 4 de LEDs, ¡ Felicidades! Usted puede ahora tampoco soldarlos juntos, formando un circuito permanente, o puede simplemente doblar las puntas por debajo de su cartón o perfboard y girar juntos. Cuando has conectado todos sus LEDs juntos, encontrar algunos repuesto del alambre de cobre (tiene que ser pelado) y conectan todos los cables en el lejos izquierdo y extremo derecho contra derecho. Estos son terminales de su negativa. A continuación, conecte las cuatro juntas soldadas o trenzadas en el centro del circuito junto con alambre de cobre. Esto se convertirá en su borne positivo.

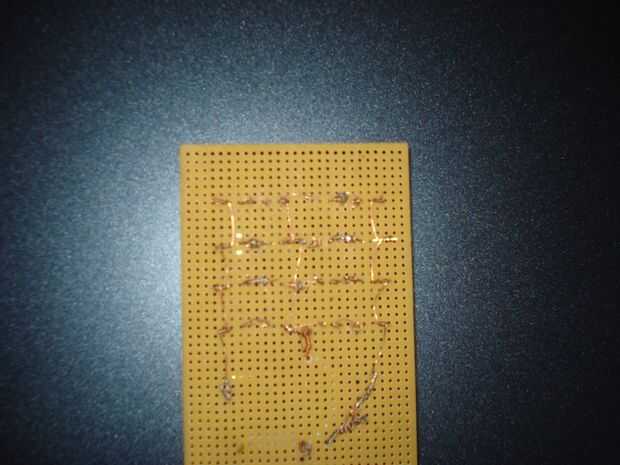

Siento la calidad cruda de la foto, que tipo de muestra lo que sería el resultado final del panel LED.
Ahora, podemos pasar al siguiente paso: la batería.
