LINTERNA de batería muerta gemas (2 / 12 paso)

Paso 2: Cómo hacer un circuito de ladrón de julios

Hacer un circuito Joule Thief:

Tomar dos cables aislados del plástico de color diferente y sosténgalos juntos.

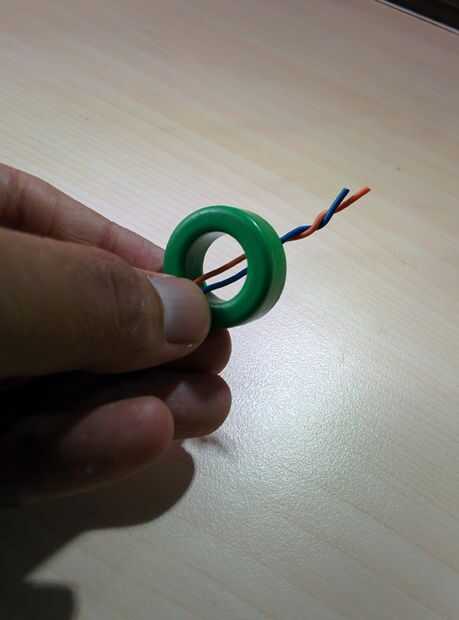

Tuerza los cables de ambos en un extremo.

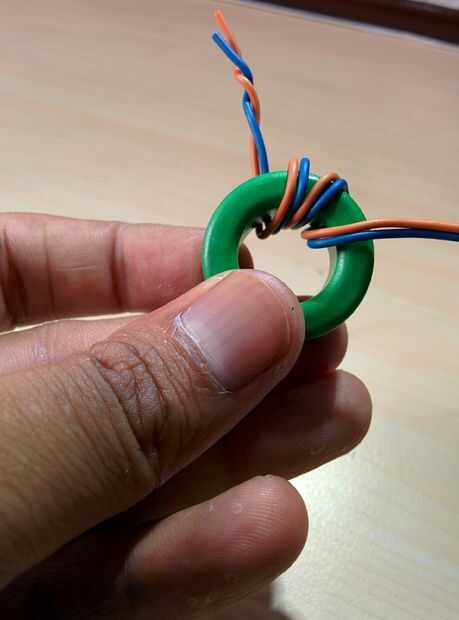

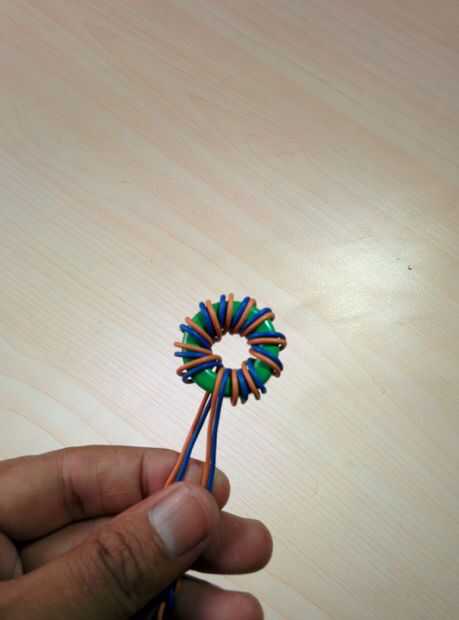

Mantener los dos cables juntos y enróllelos alrededor del toroide hasta que han cubierto el toroide todo.

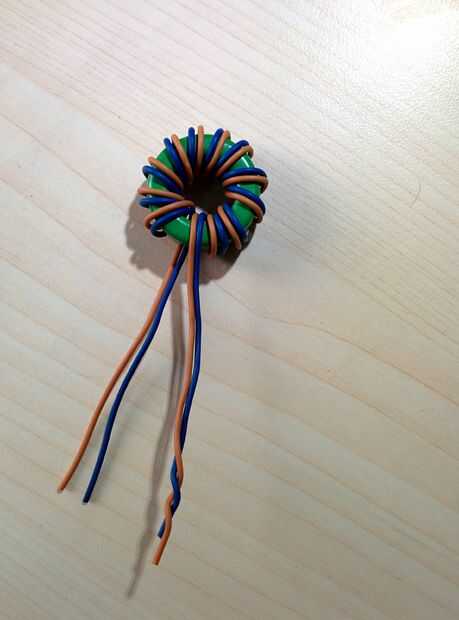

A la izquierda unos 3 a 4 cm de alambre libre a ambos lados para mayor conexión.

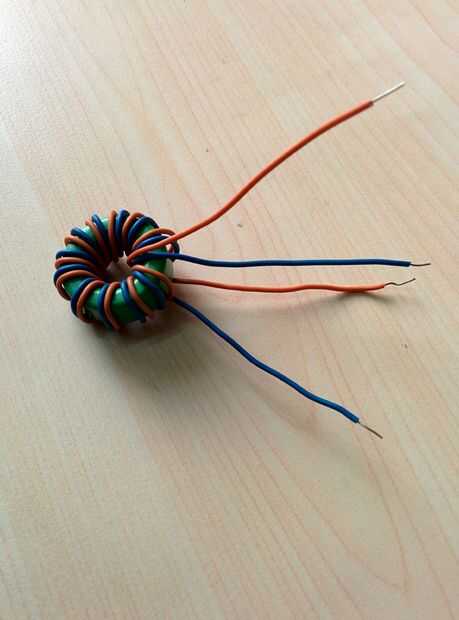

Quitar el plástico aislante de los cuatro de los cables como en la foto.

Nota: La parte más delicada del circuito joule thief es bobina de núcleo de ferrita. Así que hice un video para el viento el toroide. Usted puede ir a través de él.

Probar el circuito antes de soldar

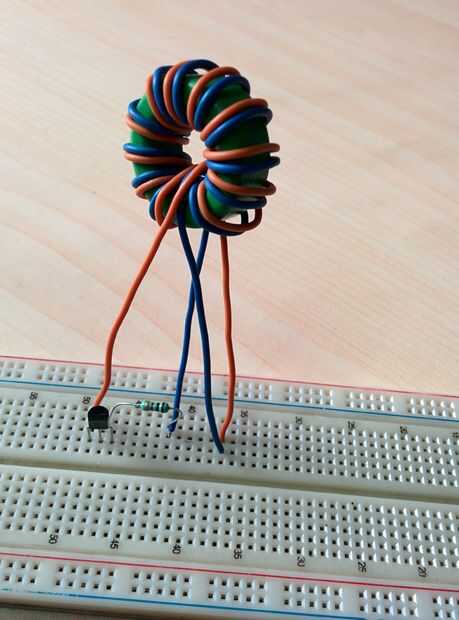

Tome un hilo de un color específico (naranja) en un lado de la toroide y un cable de otro color (azul) en el otro lado de la toroide y colocarlos juntos en el tablero de pan. Estos dos cables forma la parte superior de la toroide como en el diagrama de circuito y conectado al borne positivo de la batería. Esto se hace para conectar dos bobinas en la polaridad opuesta del punto (véase puntos en esquemas).

Conecte el transistor, la resistencia y la batería según esquemas.

Magia del Joule Thief circuito:

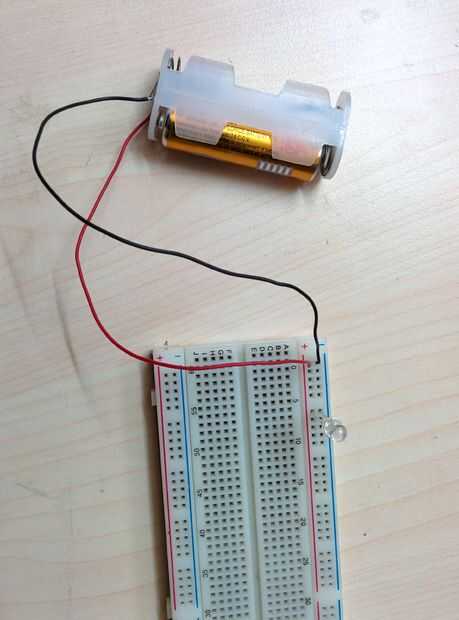

Primera verificación a luz un led usando una sola batería. Lo siento :(no va a funcionar como requerir una cierta tensión mínima para encender. Un LED normal requiere 1.85V y un LED de potencia requieren 3.5V o más para encender.

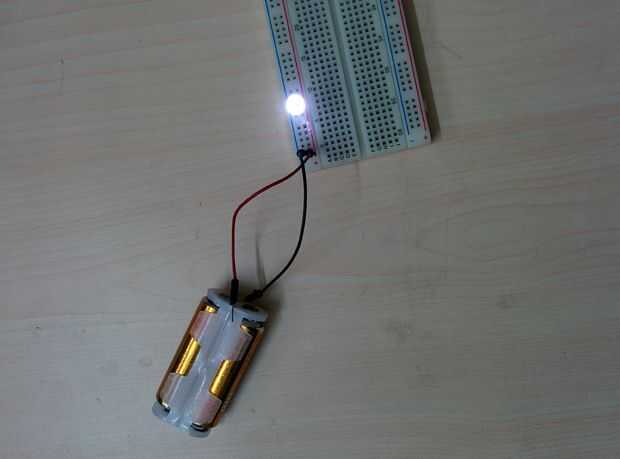

Luego probarlo mediante el uso de dos baterías. Feliz..!!! trabaja.

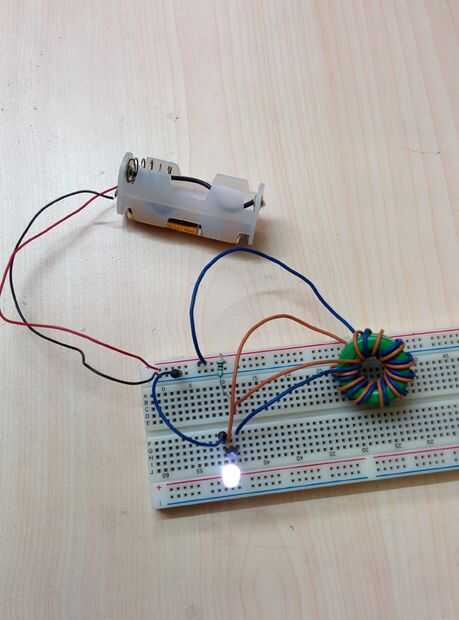

Por último comprobar mediante un solo 1.5V batería (AA) y el circuito Joule Thief. En este caso el LED se encenderá incluso si un

se utiliza sola batería. Esta es la magia detrás del circuito del ladrón de joule. Puede trabajar incluso cuando el voltaje de la batería es muy bajo (< 0,8 V)
