LINTERNA de batería muerta gemas (4 / 12 paso)

¿Paso 4: Cómo un Joule thief circuito de obras?

En el paso anterior usted entender cómo hacer el circuito del ladrón de joule. Pero cómo una 1.5V batería es capaz de iluminar un LED que requieren unos 1.85V a brillar.

En este paso voy a explicar cómo es capaz de conducir el LED de la batería.

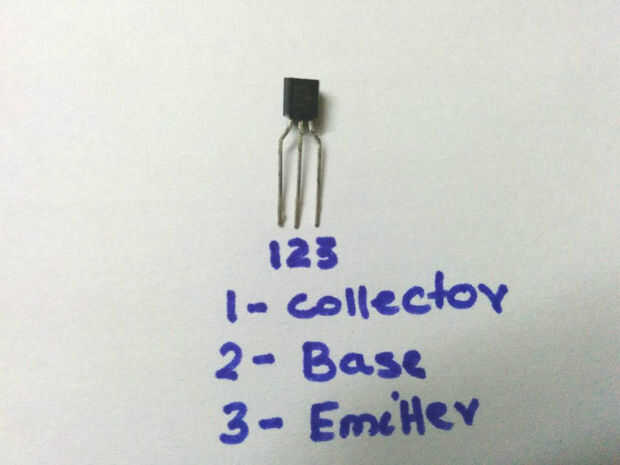

Antes de empezar usted debe saber algunas cosas sobre el transistor.

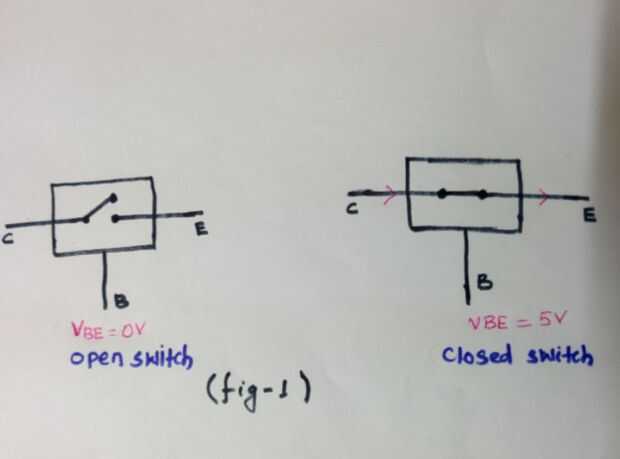

De trabajo de un transistor como un interruptor:

Consulte la imagen de arriba he mostrado transistor como interruptor. En condiciones normales el colector al camino del emisor está abierto,

pero cuando un voltaje positivo (Vbe) dado a la base de la ruta de acceso se cerrará. Un pequeño cambio de la corriente en la base produce un gran cambio de colector a emisor actual (amplificación).

Ladrón de Joule circuito:

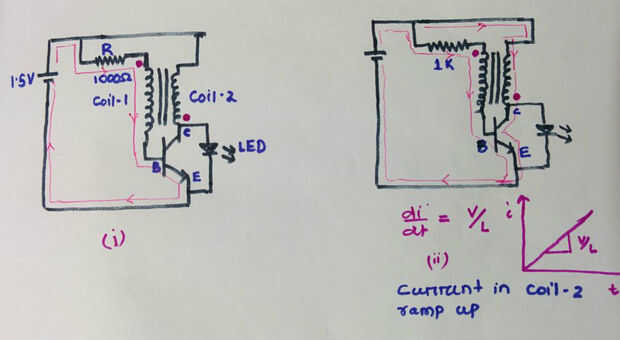

Paso-1

Inicialmente corriente procedente de pilas tiene dos caminos a seguir,

i) uno es a través de la resistencia R y la bobina-1(secondary)

II) otra es a través de la bobina-2 (primaria)

Pero fluirá a través de la resistencia como el interruptor de transistor está abierto.

Cuando la corriente llega a la base B tratará de abrir el camino de colector y emisor.

Paso-2

Como el colector a emisor de corriente abierto camino comienzan a comienza a fluir a través de la bobina 2 y colector a emisor. Una pequeña corriente de base produce gran corriente en el colector de la ruta del emisor. La actual rampa hacia arriba (ascenso) en la bobina 2 con pendiente V/L.As he dicho antes que un cambio de corriente produce una tensión conforme a la ley de Faraday de EMI.

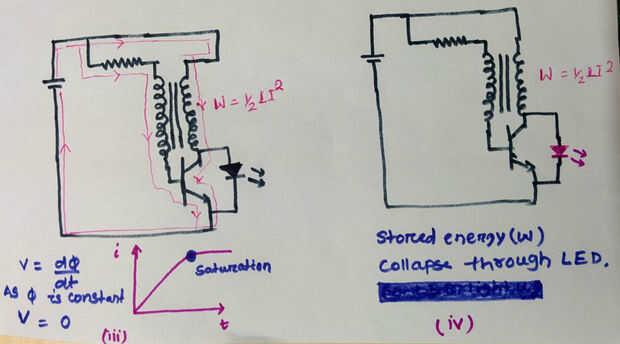

Paso 3

Las dos bobinas están conectadas en oposición dirección así una tensión de polaridad opuesta es produce en la bobina-1 debido a la acción de transformador. Pero ahora la tensión en la bobina 1 y batería de serie, así un voltaje grande es producir a través de la Unión de base y el emisor que abra el colector al camino del emisor más y more.when los flujos actuales a través de la energía magnética de la bobina es almacenada en el inductor. Después de cierto tiempo el núcleo de ferrita obtiene saturado, por lo que producirá no más aumento de campo magnético y la corriente en la bobina 2 se pierde, privando el transistor de base unidad y el colector al camino emisor obtiene abierto. Ahora la energía almacenada en el inductor intentar la descarga, el transistor está abierto le atraviesa el LED. Ahora el voltaje en el LED es más que la rotura adelante voltaje. Así se iluminará.

Cuando la energía almacenada en el inductor es a cero, se repite toda la secuencia. La conmutación del transistor tiene lugares con una frecuencia muy alta. Debido a la persistencia de la visión no lo podemos ver cuando el LED está apagado.

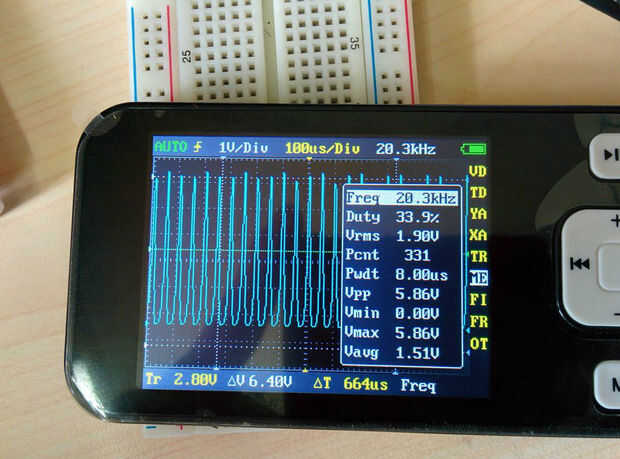

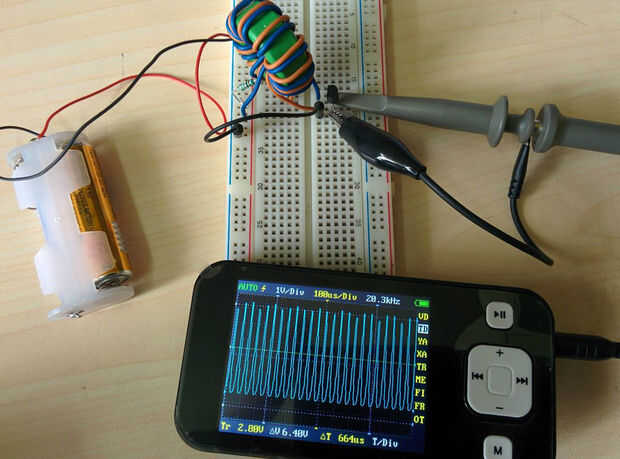

Cuando el circuito en operación usé mi DSO nano a ver la forma de onda. Coloqué la punta de prueba a través de colector y emisor del transistor de la terminal. Se puede ver que el transistor de conmutación a unos 20,3 KHZ y tensión de pico a pico es 5.86V (que puede capaz de encender una potencia led).
