Linterna de condensador del faradio 2600

actualización:

Mi nueva linterna de condensador estupendo faradio 400 con los últimos componentes fácilmente disponibles aquí:

______________________________________________________________

Este "cómo" se ocupa principalmente con el condensador del faradio 2600 "linterna" que hice (sin baterías). No entraré en mucho detalle sobre cómo hacer con respecto a detalles como "cortar este círculo del tamaño de este tipo de plástico" "perfore cuatro agujeros de aquí". Qué proporcionará es simple esquemas y explicaciones junto con unas fotos que proporcionarán suficiente información para hacer una de estas linternas. La "linterna" probablemente se verá diferente que la mía según lo utilizas como un recinto. Usted puede ponerlo en una caja de chasis o una lonchera o una caja de herramientas o una caja de zapatos. Incluso puede pegar a un pedazo de madera. ¿En cualquier caso todavía tendrás una útil fuente de luz TWCS o TEOTWAWKI (ninguna red? No hay problema). Como veréis he utilizado la filosofía de diseño de "LEGO" cuando construí mi. Me gusta lo que junto con una variedad de piezas fácilmente intercambiables. Planeo hacer enchufe en actualizaciones como se presentan las nuevas tecnologías. No quiero tener que rasgar aparte y vuelva a cablear mi linterna para probar algo nuevo. Además de proporcionar el diseño básico también se sugieren algunas opciones para cargar y opciones para los circuitos de impulsión y LEDS. También ofrezco un poco de datos de prueba para que pueda decidir si este proyecto es digno de su apuro.
Una última cosa antes de empezar, si piensas que gustaría hacer uno de estos algún día, puede que desee comprar un par de condensadores en lugar de más tarde. Dos de los condensadores del faradio 2600 compré a principios de este año cuando se encontraban a la venta. Obtuvieron por debajo $10.00 cada uno. Los condensadores del faradio 2600 individuales son ahora disponibles de mina de oro electrónico. A partir de esta escritura usted puede comprar dos de ellos atornillados para $34,00 (más gastos de envío). Nunca sabe lo que el costo o la disponibilidad será en el futuro. Aquí está el link de la página de condensador:
http://www.Goldmine-elec-Products.com/products.asp?Dept=1471

Linterna de faradio 2600

Este proyecto tiene tres partes bien diferenciadas:
La /charger de suministro de energía.
La carcasa del condensador y el cableado
El circuito controlador de LED

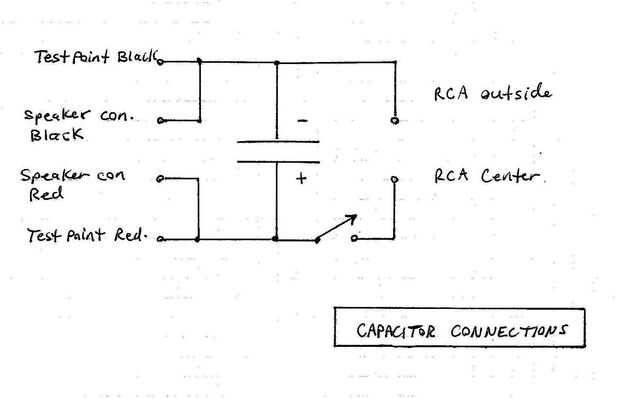

Vamos a empezar con la caja y el cableado. Yo había utilizado este tipo de pieza de fontanería (ver fotos) para otro proyecto y, afortunadamente, el condensador de ajuste en él. Hice la pieza redonda de plástico para los dos extremos y cable, según el diagrama de cableado. Los puntos de prueba se utilizan para controlar cuando el condensador está completamente cargado. Si utiliza esta función necesita un voltímetro. Si usted construye circuitos electrónicos probablemente tiene uno de estos ya. Elegí a un conector RCA (phono) para la salida del condensador. El conector de altavoz con los contactos de resorte es la entrada para la carga. Puedes ir con el conector de barril más común para la alimentación. He decidido contra este evitar enchufar la fuente de alimentación incorrecta. Planeo hacer un polarizado 3 conector para enchufar el conector del altavoz. El recinto tiene un interruptor de encendido/apagado también. (fácil hasta ahora).
Siguiente vamos a ver cómo cargar el condensador. Lo principal que quiero hacer es sobre carga el condensador. Si se conecta el condensador a una fuente de alimentación que suministra menos que el máximo voltaje clasificado, puede dejarlo conectado todo el dia. No debe conectar a una fuente de alimentación que suministre un voltaje más alto que el voltaje máximo del capacitor. Estos condensadores se pueden cargar con una corriente muy alta y pueden entregar una corriente muy alta. Tan alto de hecho que puede fundir los cables de pequeño calibre y rastros de la placa de circuito. Ten cuidado. No corta a uno de estos condensadores. Puede ser bastante desconcertante a menos que esperan grandes chispas (soldador del arco de pensar). De hecho, protección para los ojos durante el montaje no sería una mala idea. Puede que desee echar un vistazo a la hoja de datos para cualquier condensador que va a la carga rápida de la corriente nominal máxima. Permanecer dentro de la máxima capacidad del condensador será asegurar décadas si no cursos de la vida del LED tiempo de ejecución con mínima degradación del rendimiento.
Puesto que la finalidad de esta linterna (entre otras cosas) es asegurar tengo por lo menos algunos iluminación disponible si la red se convierte en temporalmente fuera de línea y si tuviera que hipotéticamente se quede sin baterías. No es que va a utilizar para muchas baterías ya que tengo tres linternas de condensador. Así que decidí utilizar un panel solar para cargar el condensador. Decidí ir con un panel de 5 vatios, ya que son relativamente baratos. Había esperado para una venta más en el Solar de UL y me compré uno:
http://www.UL-solar.com/default.asp
Elegí el LM317T regulador ajustable para limitar el voltaje de carga a 2,47 voltios. Aquí hay un enlace de una calculadora de resistencia del LM317:
http://www.dimovi.net/toma/Stuff/LM317.htm
No olvide probar el voltaje de salida después de usted con alambre para arriba ya que saca la tensión de corriente del regulador puede variar de lo que dice la calculadora debe ser. Por cierto mis valores de resistor real utilizados son no 200 ohmios. Tuve que conectar resistores de valor inferiores para marcar en 2,47 voltios. También si escribes en 2,47 voltios en la calculadora muestra dos resistencias en el rango de 240 ohmios. Usé un gráfico desde otro sitio web. Lo que determina la salida del regulador es la relación entre las dos resistencias.
También incluí una resistencia limitante actual de 6 ohm para mantener el cargador de carga demasiado hacia abajo el panel solar. Un resistor de 5 vatios habría funcionado bien pero todo lo que tenía era resistencia 25 vatios de s. He intentado conectar el cargador a una batería de coche y funciona muy bien pero el regulador obtiene freír caliente ya que se está quemando de 80 por ciento de la tensión de entrada. Puede utilizar un adaptador de CA para suministrar corriente al circuito regulador. Si vas con una tensión más baja puede reducir al mínimo el problema del calor. Un adaptador de corriente mayor será útil para cargar el condensador rápidamente. Puede ser necesario algún ajuste del valor actual de la resistencia limitadora. En el futuro pienso en tratar de un panel de 6 voltios. También voy a tratar de un convertidor dc a dc si puedo encontrar una a la venta para barato. Por cierto, mi cargador funciona ok incluso en días nublados ya que lo estoy quemando casi todo el voltaje de todos modos.
Siguiente vamos a ver el circuito del conductor del LED. Decidí ir con un condensador (2,5 voltios) en vez de dos en serie porque mi linterna sería demasiado grande. También, la capacitancia es cortar por la mitad con dos condensadores en serie. Además, hay un montón de maneras de funcionar LEDS en menos de su tensión nominal. Hice una linterna que utiliza un 1/2 watt mag LED upgrade "bombilla". Tiene un pequeño construido en circuito por lo que puede funcionar en las baterías de dos a seis. El bulbo puede conectarse directamente al condensador pero decidí poner una resistencia variable en el circuito para controlar el brillo y prolongar el tiempo de ejecución. La bombilla no pone tanta luz con 2,5 voltios como lo hace con 3 voltios (2 pilas) pero poner una cantidad usable de la luz y es tan fácil de usar en este circuito como cualquier LED. Aquí está el enlace a la actualización de LED:
http://www.NiteIze.com/Collections/flashlights/Products/LED-upgrade-kit-CD-Cell
Hice otra linterna con un circuito Joule Thief. Algunos cabeza de alambre muy inteligente (más inteligente que éste de todos modos) vino para arriba con un circuito para alimentar un LED apagado de una batería que está básicamente muerto. Hay diversas variaciones en el circuito por lo que es digno de mirar alrededor de algunos de ellos antes de saltar. Quizás tenga que hacer una bobina, pero es fácil. Aquí están algunos enlaces:
http://www.ledsales.com.au/kits/joule_thief.pdf
http://www.evilmadscientist.com/article.php/joulethief
http://www.joulethief.com/kit.php
http://www.emanator.demon.co.uk/bigclive/Joule.htm
Puesto que el circuito que construí fue diseñado para correr en menos de 1-1/2 voltios añadí una resistencia de limitación de corriente y un resistor variable.
Para faradio 2600 linterna desmonté un solar powered luz césped. Utilicé el tipo que no tiene ninguna célula fotoeléctrica (sólo la célula solar) para detectar la luz ambiente y encienda el LED cuando está oscuro. Si utilizas alguno con una célula fotoeléctrica que tendrá que comprobar si los cables van juntos a la célula fotoeléctrica se ponga en cortocircuito hará que la estancia de LED todo el tiempo. Tengo mis luces de césped para barato cuando salieron a la venta el año pasado a finales de verano. Como se puede ver en el dibujo del circuito todo lo que está haciendo es:
Tomando en conjunto la célula solar del circuito.
Conectar la salida RCA jack a donde fue llevado (cortar el extremo del led y de la soldadura para los cables).
Conectar el condensador en el circuito donde la batería solía ir.
Oh sí, y añadiendo una resistencia limitante de corriente ya que tiene el circuito en más de 1,5 voltios para iniciar.
He añadido un interruptor de baja alta y resistencia también.
Usted puede hacer mucho de ajuste de los valores de resistencias. He probado el circuito momentáneamente con sin resistencias con un 10MM, ángulo estrecho, 4 elemento LED. Era impresionantemente brillante. Yo puedo haber estado en conducirlo. Tendré intentarlo. Mi selección de resistencias entregará más de 30 miliamperios a un LED con el interruptor en la posición alta. Esto es demasiado para muchos bajo consumo LED. Utilizaré solo mayor LED actual como el 10mm multi chip LED o LEDS de dos y tres cableados en paralelo. Personalmente mi favorita hasta ahora es dos pirañas de alto flujo en paralelo.
Aquí es otra forma para producir luz con un supercapacitor: he comprado un par de las Rayovac AAA linternas de Wal Mart ($3,00, ver foto). Puede quitar la parte metálica con el lente, el LED y el circuito del conductor.
Soldando los cables a los contactos, esta Asamblea puede ser conectado directamente a un condensador si el condensador se carga a unos 1,6 voltios o menos. Si el condensador está cargado a una tensión más alta, se necesita una resistencia en el circuito. Usé una resistencia de 10 ohmios para la prueba.
Tiempo de ejecución
Mi objetivo en la fabricación de esta linterna era obtener una duración de al menos 12 horas de luz utilizable de un condensador cargado. Comencé la prueba con las dos pirañas LED mencionado anteriormente, con la linterna en el modo "high". He probado la actual va al LED poniendo una resistencia de 1 ohm en serie con el led y midiendo el voltaje. El voltaje en la resistencia es dividido por la resistencia de la resistencia para calcular la corriente en el circuito. La corriente era 32 miliamperios en el inicio de la prueba. Eso sería 16ma por LED. He probado la corriente después de 13 horas y estaba 10ma (5 ma por LED). La intensidad entre 30 ma y 10 mA no parecía diferente. Esto es debido a dos factores. La mayoría los LED son los más eficientes en producir la luz en alrededor de 7 – 10 mA. Conseguir más luz ejecutando dos LEDS en 10ma que a 20ma. También el ojo humano es progresivamente menos sensible a la luz como los aumentos de la intensidad de la luz. Así, conocí a mi objetivo de 12 horas pero continué el examen para un total de 18-1/2 horas. En aquel momento la corriente en el circuito era 7ma y veía un poco dimmer. Pero continué en pruebas mediante el uso de la linterna (y sólo la linterna) para hacer un desayuno comer en 5:30 de la mañana. Funcionó bien. También intentó leer y funcionó bien aunque leyendo por un largo período de tiempo sería mejor con la linterna en la 10ma.
Creo que si tuviera que ejecutar la linterna para 24 horas completas funcionaría durante unas 14 horas en baja y luego alta durante 10 horas. Esa será una prueba para otro día.
En una situación de interrupción de red debe ser 12-14 horas de tiempo de ejecución entre cargas todo lo que necesito.
Aquí hay algunos enlaces de donde se puede comprar LEDS:
http://www.niktronixonline.com
http://www.superbrightleds.com
Si usted quiere comprar una linterna de condensador, aquí está el enlace (que cuesta $179,99. Cuenta con 120 minutos duración (60 min a 90 lúmenes, lúmenes de 30 min, de 30 min a 14 lúmenes). 90 segundos de tiempo de carga):
http://www.511tactical.com/All-Products/flashlights/Light-for-Life-Flashlight-UC3400.html
