Linterna de ladrón de Joule.

No es la primera ni la última. pero esto fue hecha casi totalmente de las partes que estaban ahí.

Sólo compré el transistor y el caso.

Toroide - placa base del ordenador
Envolturas de toroide - cable de cinta de computadora
LEDs - tengo una colección de tarro jalea :)
Resistor, 100 ohm - sobrantes de proyectos anteriores
Interruptor - interruptor de encendido del ordenador

Todos los planes tecnológicos a de 1up de crédito "como hacer un joule thief" instructable.

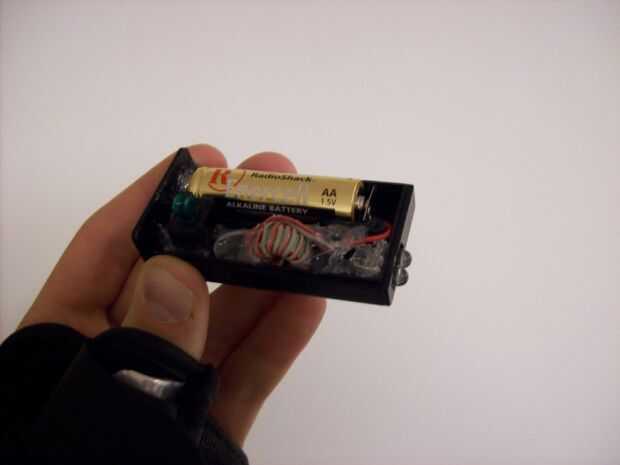

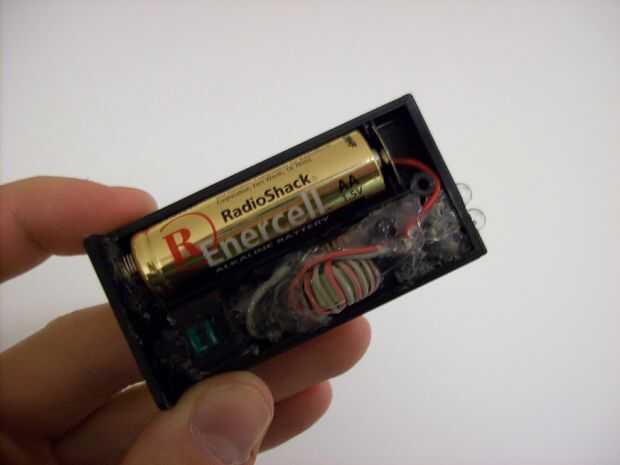

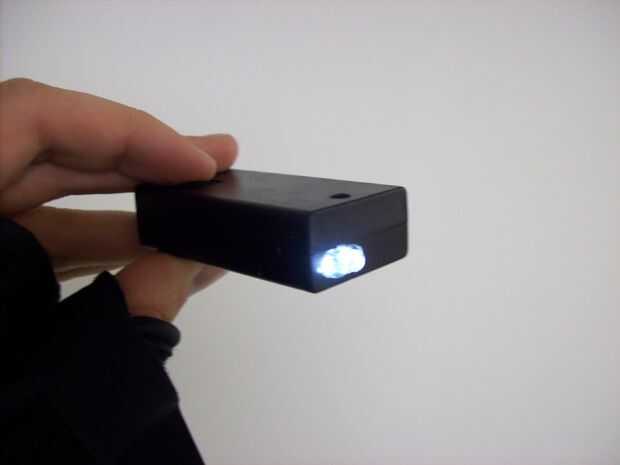

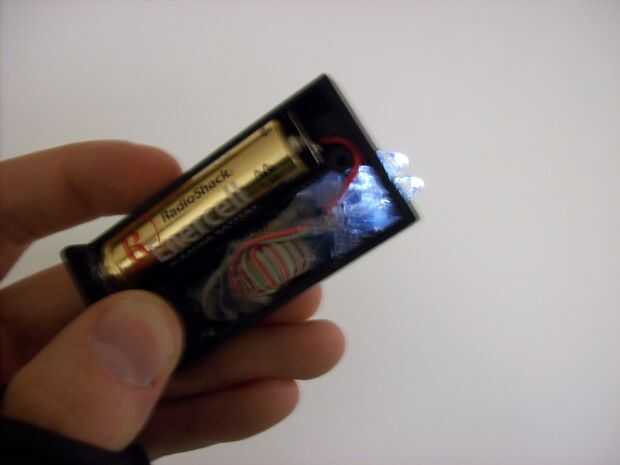

En primer lugar, me llevó el caso de AA doble estándar radio shack y quitado el terminal (-) y la placa trasera. Pegué el terminal donde la placa fue y caliente lo había pegado en lugar. A continuación la toriod la herida, soldar los LEDs juntos en paralelo, soldar todo junto y había montado en la caja en la otra ranura de la batería AA. Por los agujeros del corte en el caso de mi dremel los LEDs y el interruptor de empujar hacia fuera muy bien. Después de todo entra en, sellé en lugar con un montón de pegamento caliente. El pegamento que mantiene todo de mover y de cortocircuito.

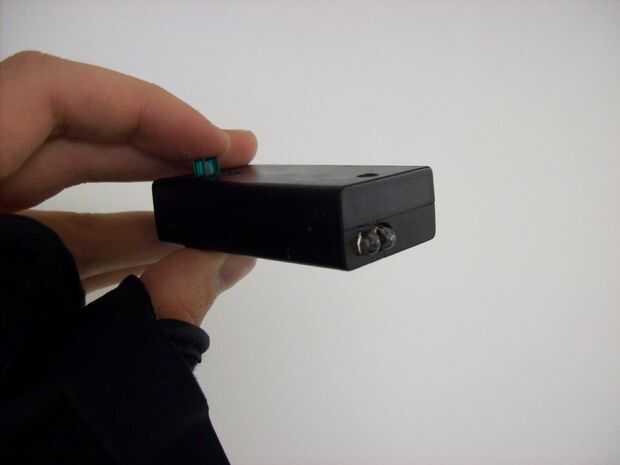

Unfortnately, el interruptor no tiene ningún mecanismo de cierre, por lo que el interruptor debe ser presionado la luz todo el tiempo es necesario.
