Paso 3: Montaje de unidad LED
El tablero del LED es el componente principal de este proyecto. Ha configurado 9LEDs a ~4.5v (3xAAA que nos va a correr con una sola célula 18650 de litio Ion (~3.7V) y regulador opcional. El primero que hice no tenía un regulador, y aunque trabajó bien durante unas horas, los LEDs comenzaron a guiño hacia fuera cuando se sobrecalienta o tirado demasiado actuales. El AMC7135 utilicé límites corriente ~ 350mA. Con 9 LEDs que es 350/9 = ~ 39mA cada uno, que es todavía un poco en el lado alto para LEDs de 5mm blanco. Un resistor pequeño adicional en el pin de salida podría ayudar, o (mi próxima versión) sólo tiene que utilizar una resistencia de 30 ohmios en serie con la Junta. Puesto que se trata de un proyector, también tenemos colocar una placa a la Junta por lo que se puede conectar a una correa o un casco.
- Quite el resorte de la placa de LED. Se puede soldar o simplemente snip apagado al ras con el tablero.

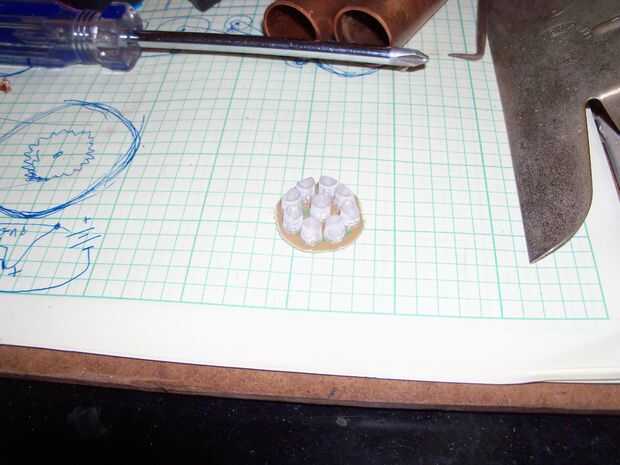

- (opcional) Archivo/arena los LEDs al espesor deseado o para ajustar el patrón de luz. Usé papel de lija en un taladro eléctrico para acelerar esto. Arena los LEDs hasta la altura que usted desee, pero tenga cuidado de dejar suficiente espacio por encima de la ensambladura (los pedacitos de metal que puede ver el interior). Después de lijado grueso, ir sobre él otra vez con papel de lija fina y terminar con un compuesto para pulir (azul, para los plásticos).
- Arena/archivo la parte soldada para reducir las colas de los LEDs hurgando a través. Estos se hacen barato y a veces las colas son muy largas. Asegúrese de dejar suficiente de un punto de soldadura a la izquierda. Mi primer intento dio lugar a algunas juntas agrietadas que tuve que retocar con el hierro

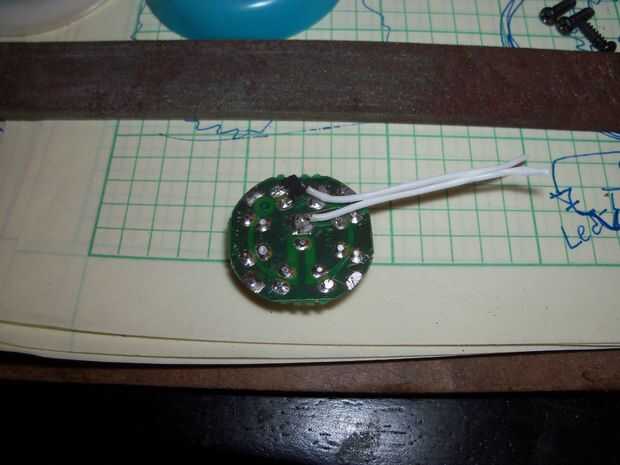

- (recomendado) La soldadura en el regulador o la resistencia. El chip es pequeño, y los puntos de soldadura son muy juntas, así que uso un soldador de punta fina y probar con un multímetro. Ver la imagen en cuanto a dónde adjuntarlo. El regulador tiene 3 contactos: Vdd, Gnd, fuera. VDD se conecta con el + de la batería, que también es el + del tablero LED, generalmente el contacto del centro de donde estaba la primavera. Es la salida controlada, que funciona mediante el control de la conexión a tierra. Se conecta al LED-, por lo general el anillo externo en el tablero. El pin del centro es Gnd y conecta a la batería -. Estar absolutamente seguro de que ninguno de los contactos están en cortocircuito, como esto se corta la batería (peligro de incendio!) quema el regulador o causar que evitarse.
- Soldar un cable al contacto del centro para la batería y uno para la batería -. Estos cables pueden ser corto, sólo el tiempo suficiente para bajar el tablero y tener espacio para trabajar. Los cables más largos se pueden soldar en su lugar con la ensambladura de tubería del encogimiento del calor.
- Que el frío de las juntas de soldadura durante un minuto mientras algunos epoxi de la mezcla, a continuación, cubrir la parte trasera de la viruta en ~ 1mm de la misma. Yo utilicé epoxi transparente de 5 minutos. Asegúrese de que los cables están poniendo contra el tablero (y asegúrese de saber cuál es cuál, + -).
- Rellena la parte delantera con epoxi transparente. Esto evitar que el agua llegue a los contactos, ayudar a sostener los LEDs en su lugar (en lugar de sólo los empalmes de la soldadura fina) y guarda fango/suciedad/escombros de conseguir pegado en ella. Coloque cinta de pintores alrededor del borde de la Junta para actuar como una forma, luego Vierta en el epoxi. Embromar hacia fuera las burbujas grandes con una selección de diente. Yo generalmente vierta suficiente para llenar justo debajo de las puntas de los LEDs.
- Deje que la curación de epoxy.
- La espalda con lija gruesa ligeramente para darle cierta textura y aplanar cualquier golpes grandes de la arena, pero asegúrese de no contactos metal/los plomos están expuestos.
- Hacen un metal forro placa cortando una tira fina del metal de hoja (aluminio o acero puede lado funciona muy bien, que mina corté de un SeaFoam vacía puede). Debe ser ~1.5"x0.5" con esquinas redondeadas, sólo largo y anchos para perforar un ~1/8 "agujero para un tornillo en cada extremo que sobresale debajo del conductor del LED.

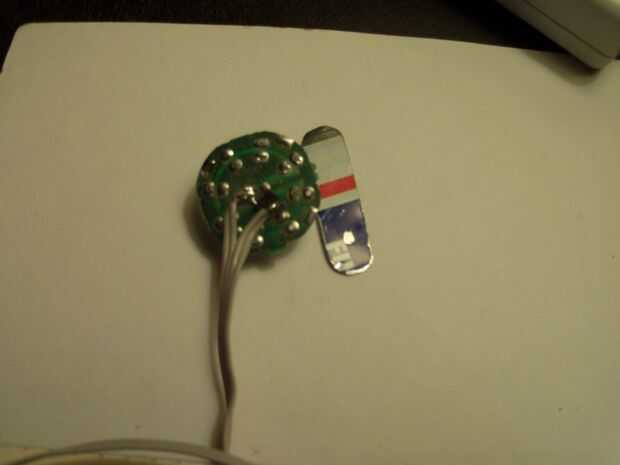

- Seco-cupo el metal placa de respaldo a la Junta de LED. Compruebe la placa contra los conductores de cualquier shorts y corregirlos.

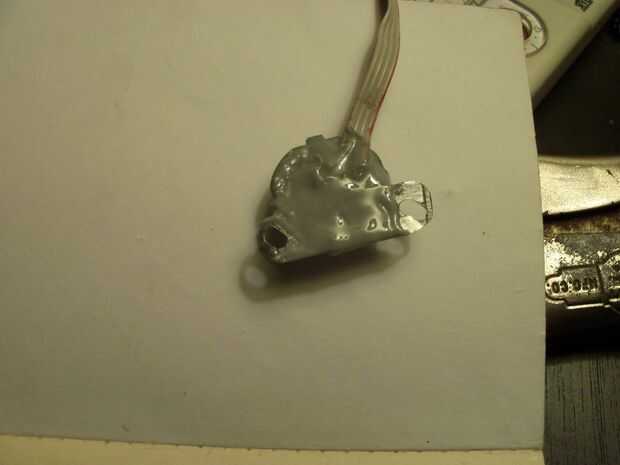

- Con más resina (utilicé JB Weld esta vez) pegar el metal placa en la parte posterior del tablero LED de montaje.

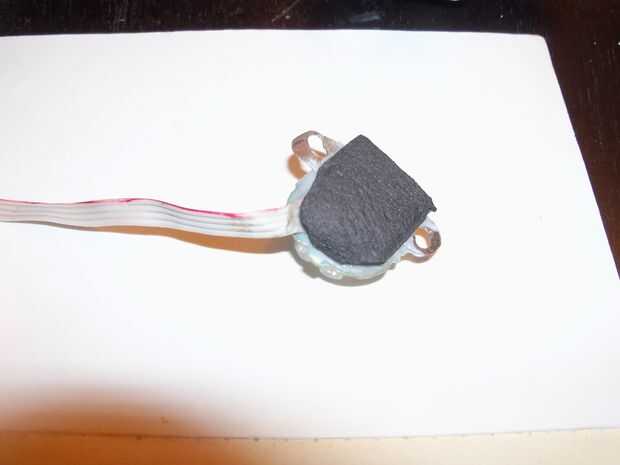

- Deje que la curación de epoxy y la lámpara se realiza sobre todo. Usted puede utilizar spray adhesivo para pegar en un parche de neopreno o de tela si quieres, esto hará que sea más cómodo si usted lo usa en la cabeza frente a un casco, y ayuda a da un mejor soporte cuando empernado directamente al casco.
