Paso 4: Hacer un paquete de baterías

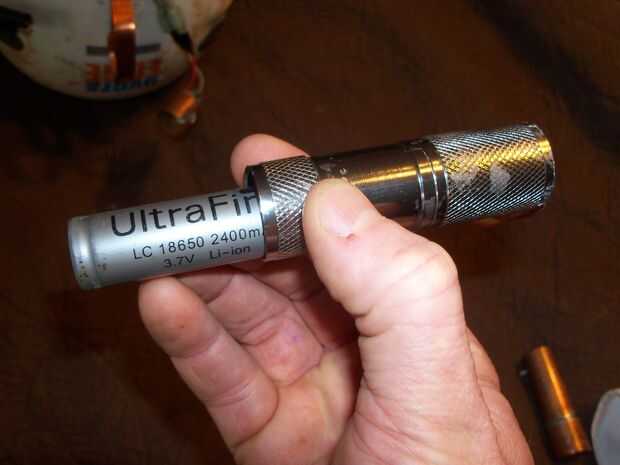

El tubo de la linterna ajusta el portapilas 3xAAA, que funcionaría muy bien para el resultado final. El tubo también puede contener una 18650 celular de iones de litio si modificado ligeramente, que potencia esta lámpara durante bastantes horas y es recargable. Convertí uno de los titulares de la AAA para mi también, así que pude usar pilas en un sujetador.
- Tomar una pequeña tira de cobre, ~3/4"-1" x 1/4" y doblar por la mitad para hacer una V para un contacto de la batería. Doble un poco pequeña del extremo de una pierna de la V hacia abajo un poco hacia la otra pierna. Otra opción es volver a utilizar el muelle del controlador de LED, aunque es más difícil para soldar y fijar en su lugar.

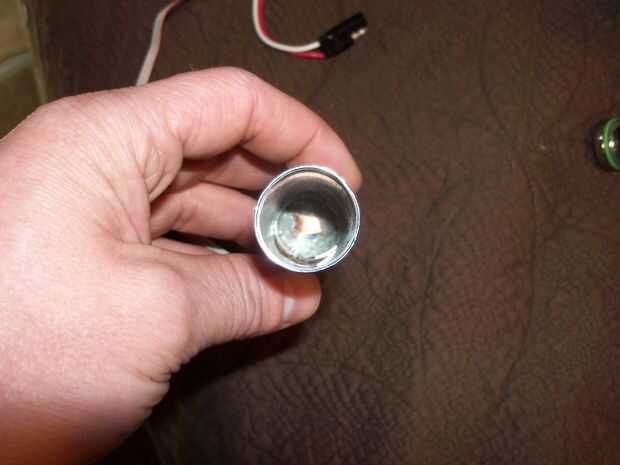

- Tome el reflector de plástico y ajuste la tira doblada en el lado más ahuecado, pata plana contra la parte trasera del reflector. Poner el cable a través de uno de los agujeros convenientes cerca de un borde. El punto más alto del contacto del cobre debe ser en o muy cerca del centro del reflector.
- Otra pequeña tira de cobre fino de la soldadura (~1/4"x1/2" o algo así) al otro cable (-). Esta franja se pondrá en contacto con el tubo para proporcionar batería-.
- Montar el reflector con el contacto instalado en el extremo sin rosca de la caja de la batería y pone en una batería. Enroscar completamente el tapón y ajuste de la curva en el contacto hasta que el reflector adapta hasta el final.
- Una vez que las cosas se ajustan y una conexión de prueba quede alineada, retire el conjunto del reflector del tubo.
- Usar epoxi para fijar el + contacto en su lugar. Use suficiente para cubrir todo el interior la parte inferior del reflector y cubrir la pierna plana del contacto.
- Con el epoxi en el interior aún curado, capa del otro lado, llenar todos los agujeros de LED y poco profunda hendidura labio. Ser un poco generoso y llena la parte posterior, como se trata de la parte exterior de la batería cuando se hace.
- Coloque el reflector, parte posterior, en el papel de cera para hacer el epoxi cura plana. Los cables se deben ejecutar al lado como esta será su posición final cuando el epoxi cura. Presione y sostenga esta Asamblea vía el contacto de la batería para asegurarse de que todo permanece en su lugar. Mantenerlo de esta manera hasta que el epoxi cura bastante que no se moverá.
- Deje que la curación de epoxy.

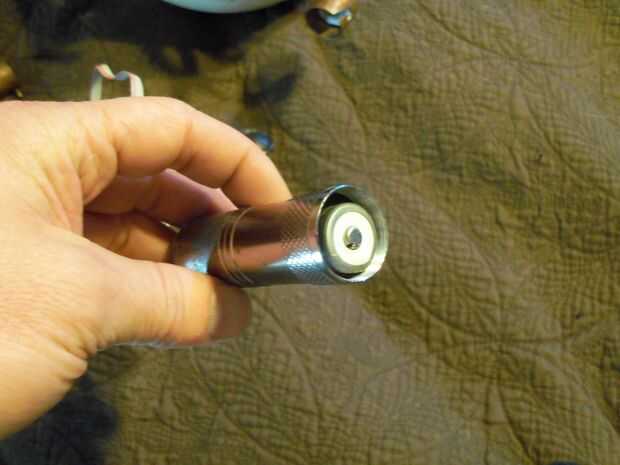

- Deslice el disco resultante en el extremo no roscado del tubo y ver si cabe lo mismo que antes. Retírela y vuelva a intentarlo con el - contacto en el lado del reflector, para que se intercala entre el reflector y el tubo. Curva/archivo el contacto y el reflector hasta que puede deslizarse, pero mantenerlo un ajuste apretado.

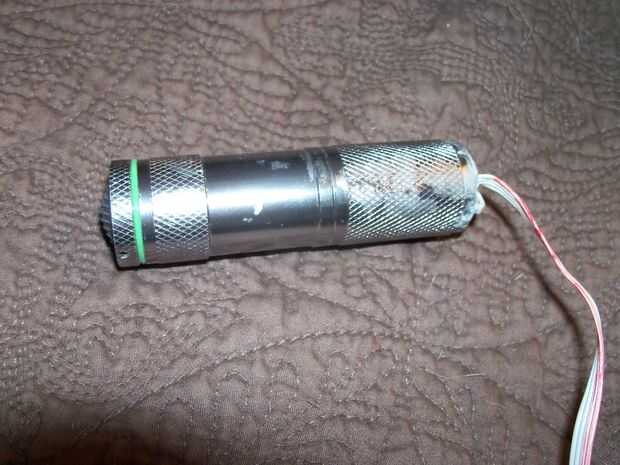

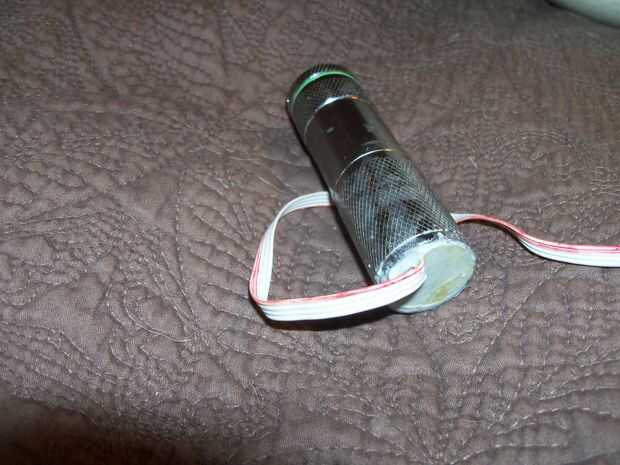

- Cubrir el borde exterior de la Asamblea de reflector con epoxy y luego coloque el - contacto donde encajar y deslice el conjunto en lugar del tubo. Asegúrese de que el epoxi no se entre el contacto y el tubo. Tratar de que el conjunto reflector tan al ras como era antes. Agregue en una batería y cierre la tapa para asegurarse de que todo encaja como debiera. Verifique que el - contacto plomo realidad se conecta al tubo utilizando un multímetro
- Deje que la curación de epoxy
- Limpiar cualquier goteo de epoxy, comprobar la continuidad del - y + conduce una vez más (comprobar que no son cortos), añada en una batería y comprobar que ~3.7V de él. Comprobar que el interruptor clicky todavía funciona. Si su todo lo bueno, lo hecho!
* Nota, como ya he mencionado, una 18650 es un poco más largo que el original portapilas 3xAAA. Para utilizar el 3xAAA adaptador de ajuste, que en el tubo en lugar de una 18650. Para utilizar ambos, extienda el - contacto del adaptador hasta que la longitud es lo mismo que una célula 18650 o consigue un adaptador más.
