Paso 4: Preparación para la linterna
En preparación para luz:
En la parte posterior de la manija de la linterna se fue un muy pequeño tornillo Phillips. Sacarlo y ponerlo en un lugar seguro.

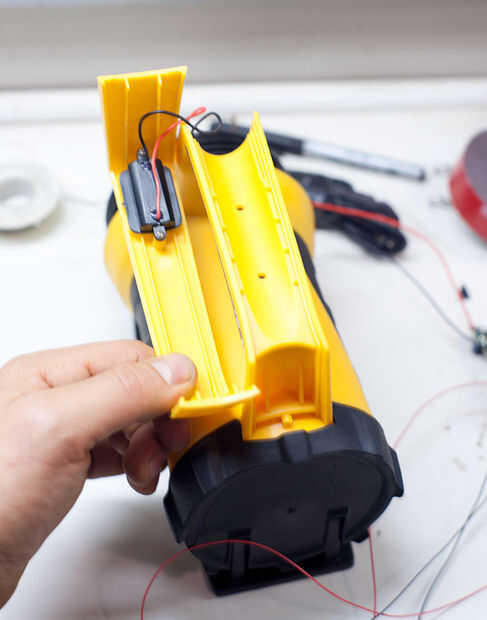

Tirón de la manija de recarga y quitar los tornillos para el interruptor de la luz LED.

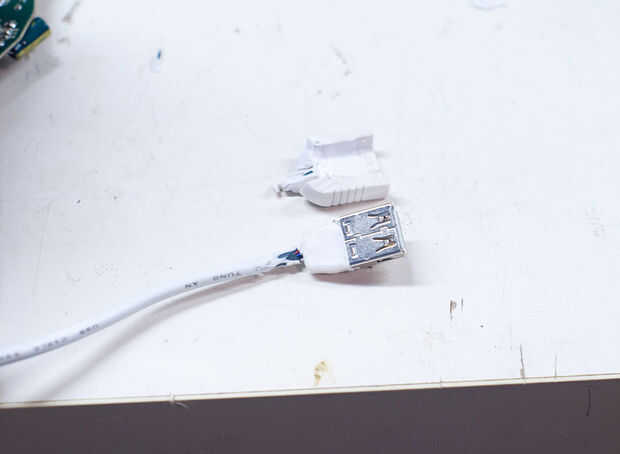

Recorte el exceso de material compuesto desde el extremo del cable USB. Ten cuidado. Eliminación muy mucho (como yo lo hice en la foto se muestra) hará que el centro del cable al soltarse de la caja. Afortunadamente tuve otro dólar tienda cable tendido alrededor.

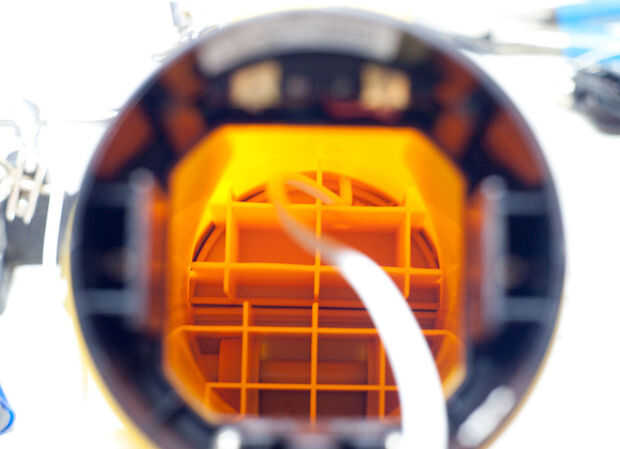

Cortar el extremo macho del cable USB de taladro de la carcasa de la linterna en el área de la manija trasera para permitir que el cable USB con la chaqueta del cable conectado para permitir que pasen a través del compartimiento de batería.
Ahora vuelta a la manija - perfore un agujero en la parte frontal del interruptor. Yo debo han utilizado un interruptor más pequeño pero es lo que tenía en mano.
Taladro un agujero para el indicador de que es tan grande como el final pero no más grande que la base del LED. Esto le permitirá pegar el LED en su lugar.
Taladro un agujero de cerca el nuevo orificio del interruptor en la caja para permitir que los cables del interruptor y los cables de LED en la carcasa de la batería.
Usando un cuchillo con cuidado corte un rectángulo ligeramente más pequeño que el tamaño del extremo hembra de USB. Cuidadosamente hice mayor creando un ajuste perfecto. Orificio de esta como cerca de la parte superior y de la manija antes de la curva hacia abajo como sea posible. Esto permitirá que para el máximo espacio para el cable sin tocar la carcasa del foco.

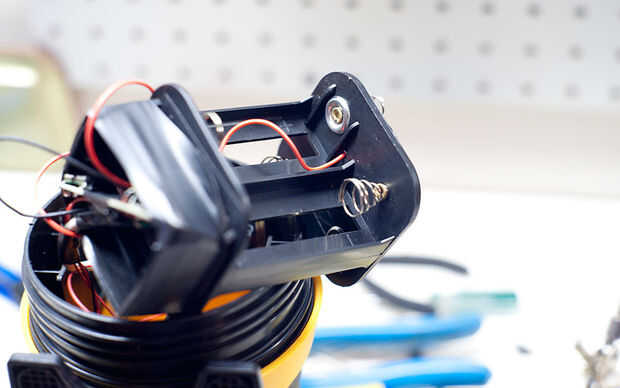

Taladré 4 pequeños agujeros en el centro de la pila adaptador para los cables que van desde la Junta se encuentra a los terminales de resorte. Hay suficiente espacio en el centro de las pilas redondas para permitir que los alambres pasar sin agregar extra ancho para el adaptador.
Asamblea:
Entrada de energía: Corte dos trozos de alambre de 12-18 pulgadas rojo te desecho.

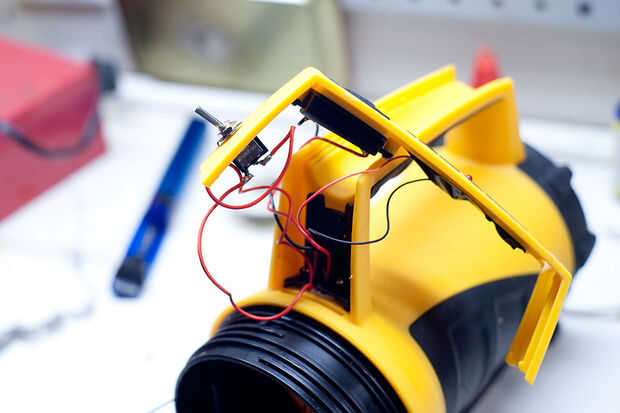

Soldar un extremo de cada uno a su conmutador e hilo de rosca del alambre por el agujero que ha perforado en la parte delantera.
Del hilo de rosca uno final a través del adaptador de la batería y garantizar bajo el resorte positivo. El otro cable a la entrada de voltaje en el circuito de soldadura (donde los 12V + fue)
Cortar aproximadamente 18 pulgadas de cable de USB. Utilizar el negro y el rojo y soldarlos al indicador LED.
La soldadura de estos conduce a donde vino el LED del tablero. Este paso no es necesario pero queria saber cuando se enciende el tablero.
Del hilo de rosca negro tierra alambre a través de la unidad del adaptador de batería y att vuelva a colocar la manija en la vivienda.
Cable USB
Recortar el USB cable por lo que se extiende unas pocas pulgadas de pasado el. Habrá 4 cables. El rojo va a USB + y negro va a USB-. La soldadura de los ahora. Gire los dos restantes los cables (verdes y blanco o azul y blanco) junto con un poco de soldadura para sostenerlo. Usted puede leer más sobre normas carga USB aquí - pero no carga un dispositivo Apple rápidamente.
Puesto que Tengo un iPhone que va haciendo una actualización a esta versión pronto cuando tenga algunas partes adicionales vienen en.
Lugar la placa de circuito en el adaptador de la batería. Pongo minas con cinta eléctrica para comprobar el ajuste. Más adelante agregaré epoxy.
