Paso 3: Conectar el módulo del impulso

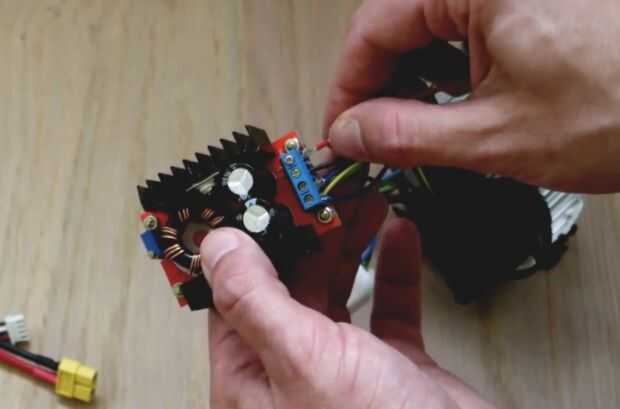

El módulo de boost tiene + y - y + y - salidas. La fuente de alimentación debe ser conectada a la entrada, el LED a la salida. El ventilador del disipador de calor debe ser conectada a la entrada como la tensión de un 3s lipo es cerca de 12 voltios. Ten cuidado la polarización correcta, conecte + a + y - a-! Si se utiliza un voltímetro, que puede o bien conectarlo a la entrada para controlar la energía de la batería o a la salida para controlar el voltaje del LED (que ayuda a encontrar la correcta tensión para el LED). He conectado el voltímetro a la salida para ajustar la tensión para el LED. Sin embargo, mi voltímetro se limitaba a 30 voltios, por lo que no funcionó ya que el LED necesita 32-34 voltios.

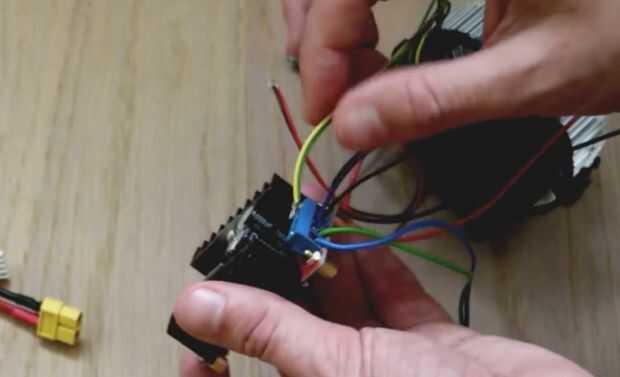

- Conecte la fuente de alimentación (3s Lipo o 12V DC) a la entrada del módulo de boost. He integrado un interruptor de on/off para encender fácilmente el LED de encendido/apagado.
- Conecte el ventilador del disipador de calor a la entrada
- conectar el LED a la salida

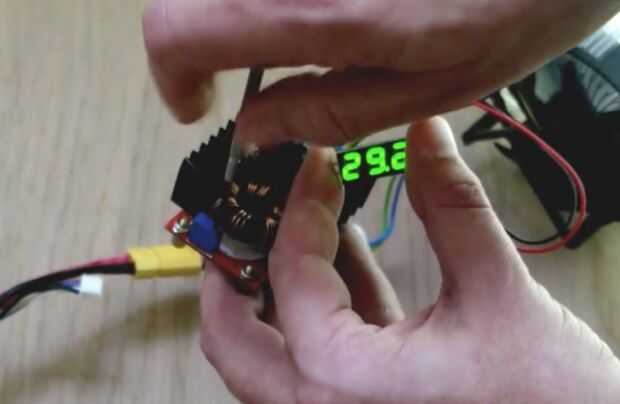

- Conecte un voltímetro a la entrada para monitorear la batería o a la salida para monitorear la tensión para el LED
