Paso 3: Construir el circuito
Breadboard todo primero para confirmar mi corriente de salida 320 mA con mis resistencias y mis dos baterías de AA. Una vez que fue hecho, todo lo que queda es para construirla.
Iniciar con la construcción del LM317 en su placa de circuito. Consulte la hoja de datos o dejar preguntas en la sección de comentarios.
Identificación pin, consulte la nota en la foto.
Pin 1: ajustar
Pin 2: Vout (se refiera a LM_out)
PIN 3: Vin
Ambas resistencias conectan del pin 2 (LM_out) a la salida, que se conectará al nodo positivo del LED. El pin 1 se conecta a la salida con un cable puente. El extremo positivo del LED se conecta a la misma salida que el puente de alambre y las dos resistencias. Extremo negativo del LED se conecta a tierra. Acabo de hacer un pequeño arco con el LED en la parte superior de la misma. Revise las notas en las fotos y quisiera saber si usted tiene cualquier duda sobre el circuito.

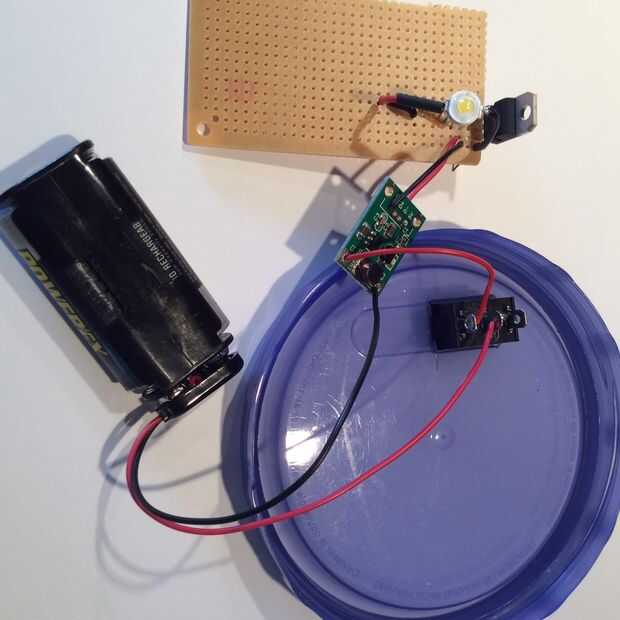

Siguiente, el DC-DC boost módulo. Un extremo está marcado para la salida de USB y bien acepta a un conector USB hembra. Sólo estamos utilizando los pernos fuera marcado 5V y GND. conectar 5V al Pin 3 del LM317. Conectar toma de tierra a la tierra en el circuito (compartido por el cable de tierra de LED).
El otro extremo del módulo DC-DC es marcado IN + y IN-que es la entrada de alimentación del módulo de la batería. IN - se conecta al cable negativo del soporte de la batería.

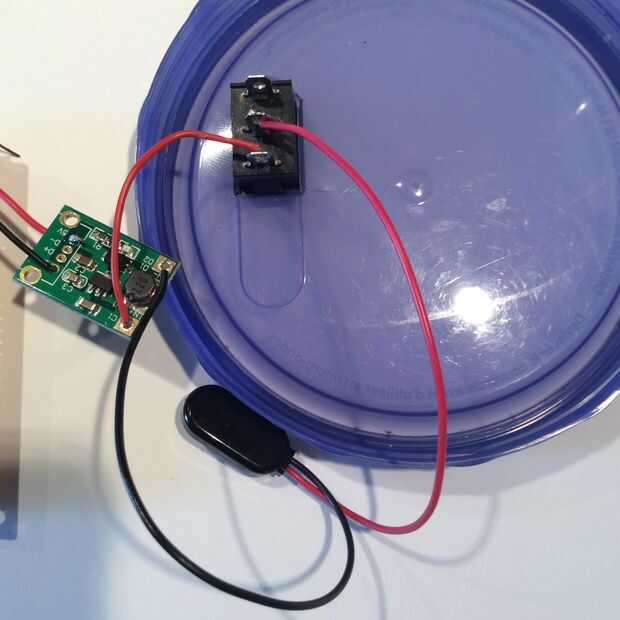

Asegúrese de que usted monte el interruptor en la tapa antes de continuar. Simplemente corte un agujero en la tapa para el interruptor que está utilizando. Estoy usando un interruptor SPDT.
IN + se conecta a un extremo del interruptor (prueba primero si cambia está marcada con símbolos de encendido-apagado). Finalmente, el terminal medio del interruptor se conecta al cable positivo del soporte de la batería. Estoy usando un interruptor SPDT para que el extremo terminal del interruptor no está conectado.
