Paso 2: Preparación de la parte
Corte el tubo de PVC en tres secciones de 1 pie. Corte una sección en cuatro trozos 1/2" de largo y 3 piezas de 1-1/4" de largo. Si usted desea pintar su linterna, ahora es el momento para hacerlo. Seco ensamblar las piezas de la linterna para formar la forma básica final. Cortar el sobrante 1/2" PVC en 4 trozos y utilizar como enmascaramiento de tapas donde se instalarán los ensamblados de LED. No desea que ninguna pintura en el interior de las piezas "T". Por instrucciones de la lata de aerosol y dejar secar.

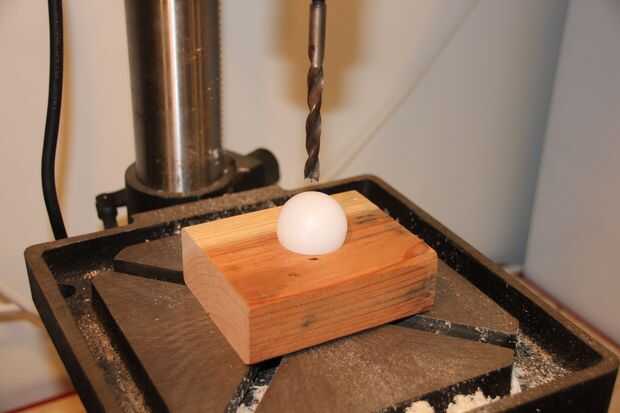

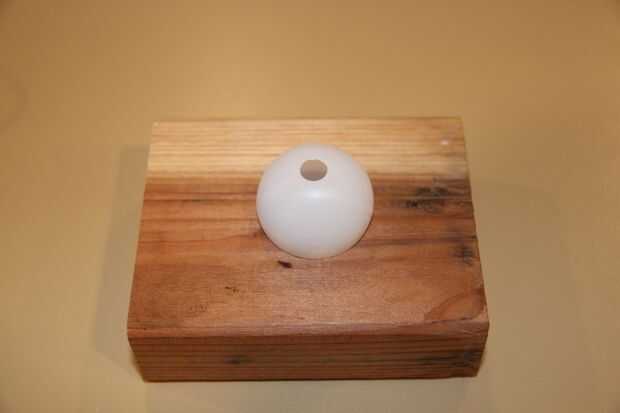

Construí un soporte de bola de un trozo de 2 X 4 con un 1-3/8" agujero perforado en él. No se requiere, pero hará su vida más fácil. El taladrado del LED en la bola es un poco complicado. He encontrado dos maneras que funcionan bastante bien. Lo mejor es utilizar un brad de 5/16 punto de broca a una velocidad bastante alta (3000 rpm) esto hará un orificio limpio y los residuos de perforación pueden ser quitado con un par de alicates de punta. Un Unibit también funciona bien, pero el agujero puede necesitar un corte con un cuchillo Xacto. Desea el LED para ajustarse perfectamente en el agujero. Si no sellar el agujero completamente, pegamento caliente escurrirse en y arruinar su lámpara.

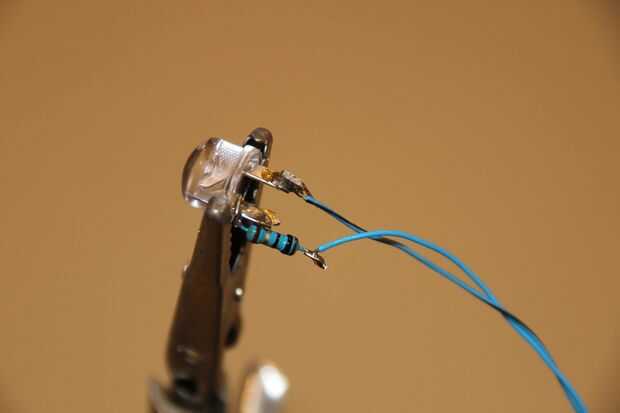

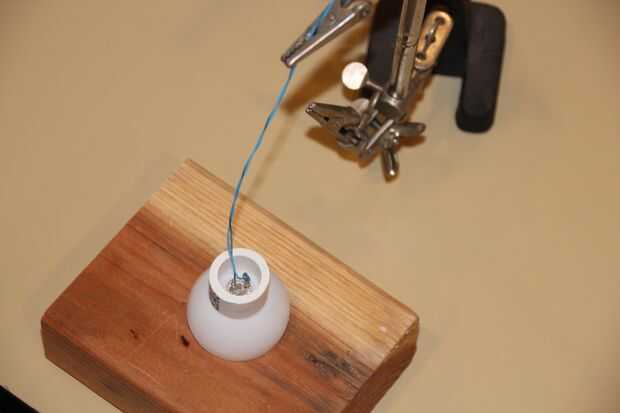

Una tercera plantilla de mano es muy útil para los pasos siguientes. Su resistencia de limitación de corriente de soldadura para el ánodo del LED (conexión positiva) esta será la cabeza de LED más. Soldar un cable de par trenzado de 12 pulgadas para el LED / Asamblea de la resistencia. Anote el código de color para las conexiones positivas y negativas. Revíselo con cuidado para cortos.
Vamos a utilizar pegamento caliente para encapsular las piezas de la lámpara. Esto proporcionará un sello hermético para la bola que lo ayudará a mantener su forma si se golpea. Esto también proporciona aislamiento para nuestras conexiones y actuará como un alivio de tensión para nuestro espiral de alambre, así como mecánica conecta el anillo de montaje a la bola.

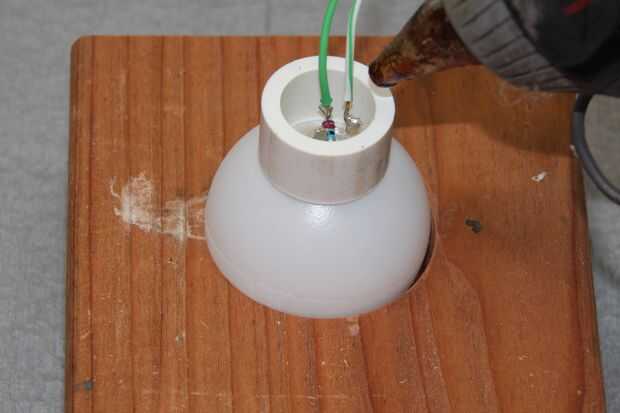

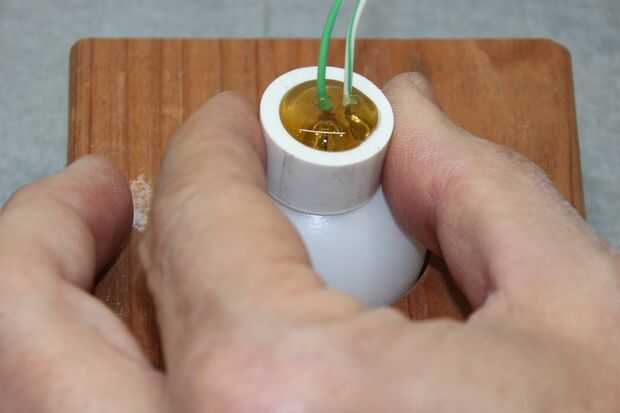

Inserte el ensamblaje de LED en el orificio de la bola. Asegúrese de que tener un ajuste apretado. Si tienes lagunas, pueden llenarse con un pegamento tipo gel. Deslice una 1/2" PVC tubo sobre los cables y apoyarla en la bola con el LED en el centro. Tratar de apoyar la bola LED y cables por lo que mantienen una alineación centrada. Suavemente Sujete el anillo de montaje de tubería de 1/2" en su lugar y llenar el interior con pegamento caliente. Continúan manteniendo suavemente el anillo del tubo en lugar hasta que el pegamento empiece a establecer. No presione hacia abajo el anillo de la tubería. Esto forzará el aire fuera de la bola y después el pegamento fija tendrá una lámpara con un lugar plano.

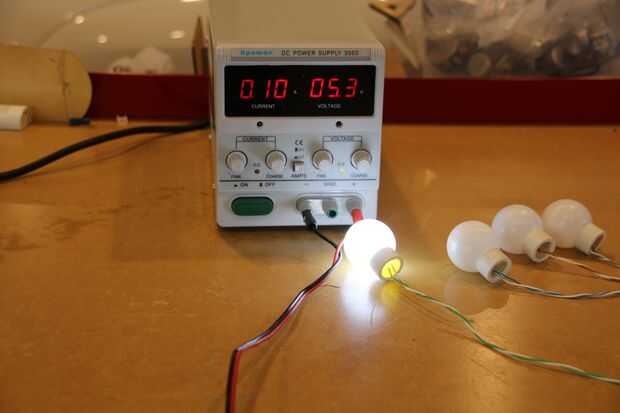

Me gusta poner a prueba los conjuntos de lámpara en este punto. Si tienes una fuente de banco con esta medición es muy fácil. Ajustar su alimentación a 5 voltios, conecte los cables y verificar que la unidad es dibujar alrededor de 100mA. Puede utilizar cualquier fuente de Volt 5 y establece un DMM para medir miliamperios para hacer lo mismo.
