Linterna de LED de 6 millones de rupias de una batería de litio! (7 / 8 paso)

Paso 7: Circuito y ponerlo junto.

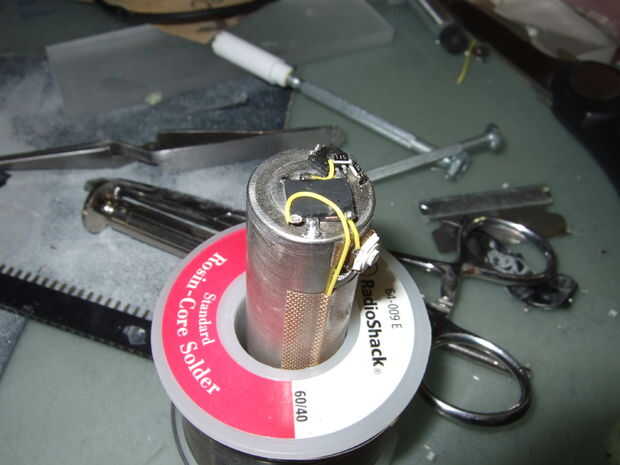

Ya programado un PIC, no hago un esquema. Pero te voy a mostrar una imagen, de todos modos. El chip grande es el PIC. Es una parte de la inmersión, sino es lijar de oblea delgada. El chip más pequeño es un mosfet de canal n SOIC. Soldar CN o todo lo que esté conectado a tierra directamente a la batería. El botón también se suelda a la batería. Bueno, la mitad de ella es. La otra mitad está aislada con cinta de teflón.

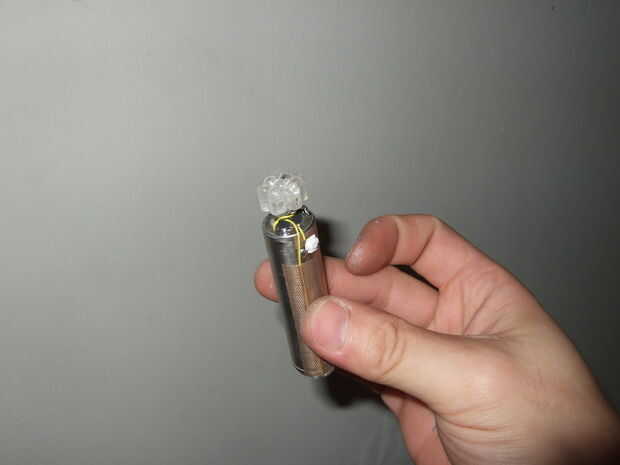

Ilustración2: utiliza un poco de pegamento para adherir el assmebly LED, luego cuidadosamente soldado los cables.

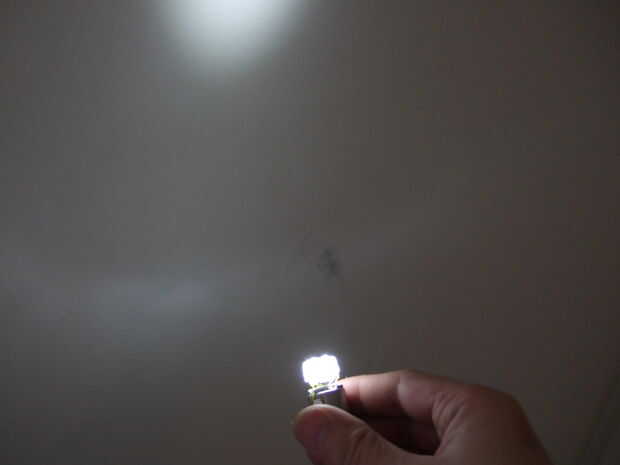

PIC3: por lo general, en un proyecto como este, estoy trabajando para una probabilidad de 50-50 de éxito. Un poco estoy volando. No sé cuántos vatios que pueden manejar las resistencias. El mosfet no es un dispositivo de nivel de lógica. Así sucesivamente, y así sucesivamente. Bueno, he pulsado el botón y woot. Funciona a la perfección.
