Linterna de manivela de gato animado con 3D engranajes & Lithopanes para imprimir!

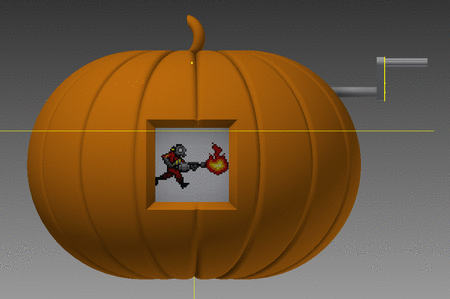

Ah, jack OLanterns, símbolo más reconocible de Halloween.  El diseño tradicional es fresco y todo, pero realmente no ha cambiado mucho desde el siglo XVII, que es exactamente por qué he creado: la linterna de Jack 2000!  A diferencia de su linterna Gato básico de una imagen, esta belleza muestra 6 cuadros de la bondad de Halloween.  Girando la manivela (que es un poco de velocidad), puede reproducir una animación bucle corto iluminada por un LED (a menos que te gusta el olor a asado ABS, vas a querer alejarse de velas en la calabaza este año).  Las imágenes pueden imprimirse o bien en papel fino o en 3D impreso en forma de lithopanes.  En el modelo, verás que sólo usé un GIF 6-marco de pyro de Team Fortress 2.  Esto era simplemente porque la mayoría de programas CAD tiene dificultad en convertir una malla (por ejemplo un STL) en una función de base sólida.  Toda la estructura podría ser 3d impreso, o usted podría poner el montaje móvil en una calabaza de tamaño decente.  Necesita algún tipo de un taco si no desea imprimir el eje principal y eje

Voy a dejar cambiar los números según sea necesario para adaptarse a la calabaza, pero aquí está el resumen general de cómo sería hacer esta hermosa decoración en la versión de estudiante gratis de Autodesk Inventor 2013:

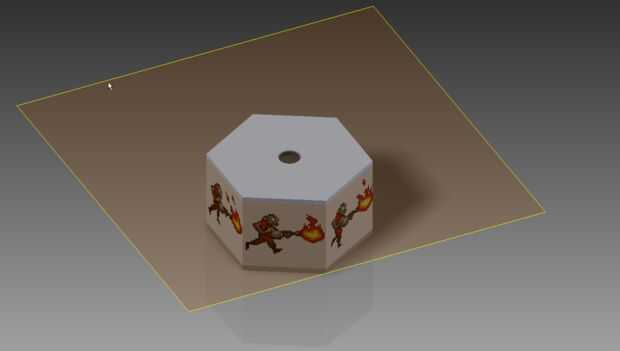

1. Comience con un prisma hexagonal que es hueco y carece de un fondo.  Hacen los lados usando lithopanes generados desde el enlace en el primer párrafo durante Asamblea real si lo desea.  Asegúrese de que es lo suficientemente pequeño como para caber en su totalidad en la parte inferior de la calabaza.

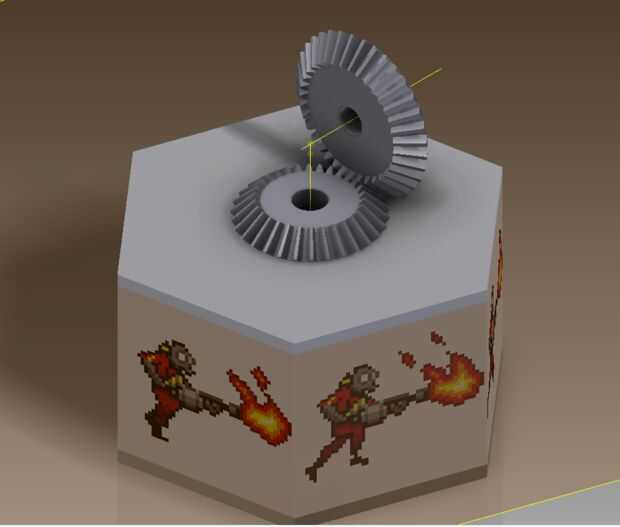

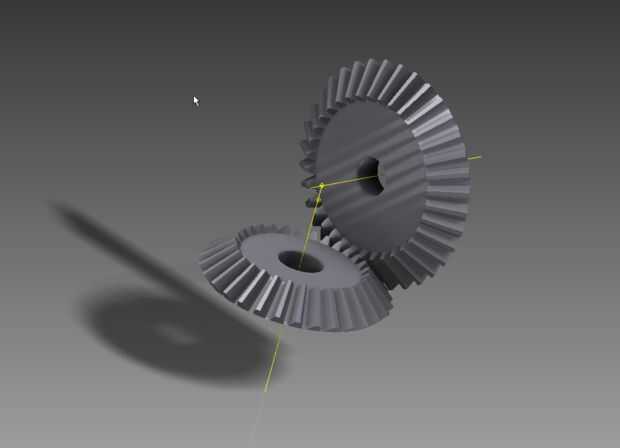

2. usando la función de acelerador de diseño, crear un par de engranajes bisel.  Usted probablemente querrá engranaje de velocidad, pero si su tamaño de la calabaza que no permite hacer la ración 1:1.

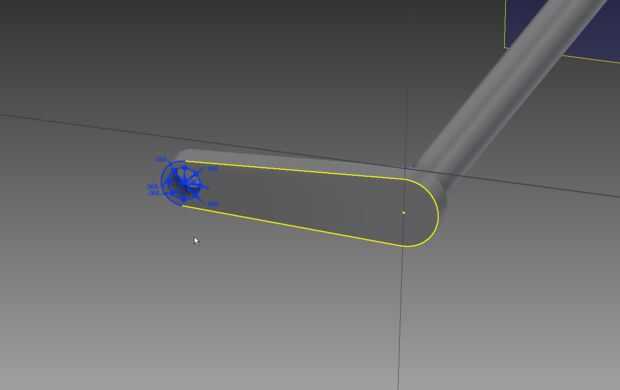

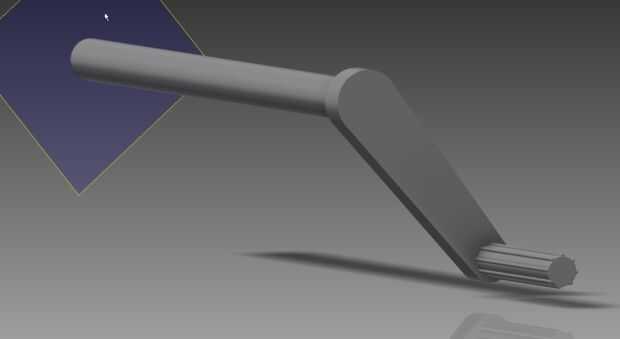

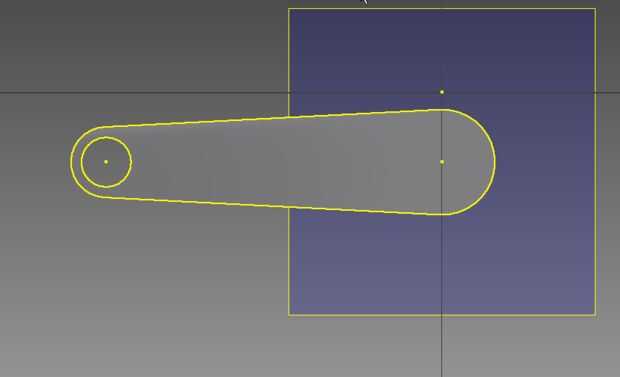

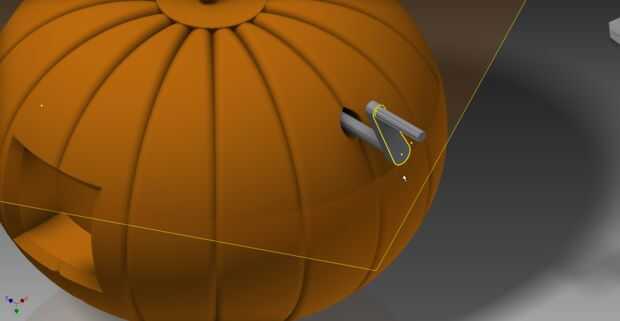

3. crear un eje básico con simples croquis extruidos. Fije una empuñadura y asegúrese de hacer todo es lo suficientemente larga que encaja en la calabaza.

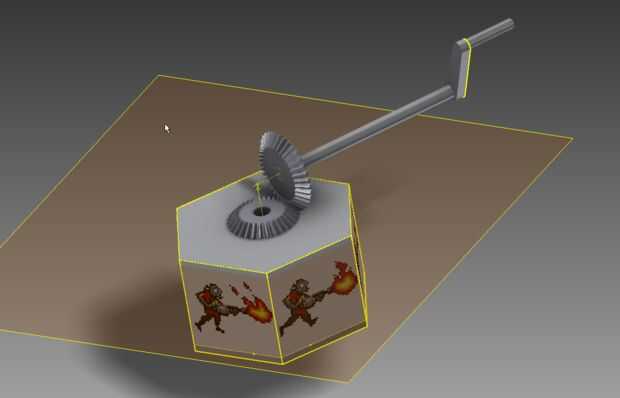

3. hacer las restricciones rotación adecuadas de engranajes, lithopanes y eje de accionamiento en modo conjunto.  Los engranajes deben reunirse en un ángulo de 90 grados para que el mango viene por el lado de calabazas, mientras que el lithopanes girar dentro de la calabaza. (véase el cuadro).  Un engranaje debe fijarse directamente en el hexágono de lithopane, el otro al eje de accionamiento.

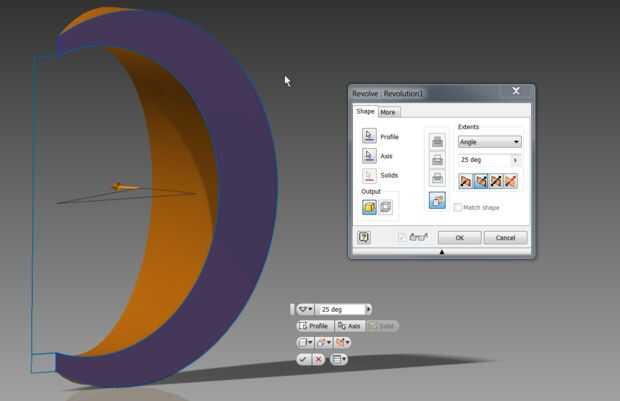

4. Si no utiliza una calabaza real, es tiempo diseñar también.  Crear un nuevo objeto y bosquejo de un 2d. Dibuja una media luna y utilizar la función de girar para hacer una "rebanada" de la calabaza.
5. los bordes de la rebanada de filete.  Estos bordes fileteados se reunirán para formar las líneas que corren arriba y abajo de la calabaza
6. use la herramienta de función circular para girar las rebanadas a lo largo de un eje central para cerrar arriba a los lados de la calabaza.
7. agregar un cilindro de la tapa y utilice la herramienta de trazado de seguir para sacar un dibujo circular en la forma de un tallo.  En la parte inferior de esta tapa, añadir un eje para el engranaje de la lithopanes.

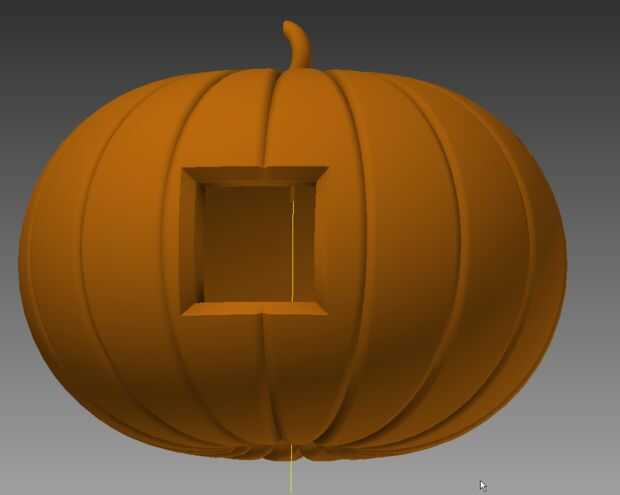

8. Corte una ventana de visualización para ver la animación.  Biselar el borde para que se vea bonito.
9. escala la calabaza según sea necesario para ajustar la unidad de engranaje.  Añadir a continuación un conjunto de eje.  Utilice la herramienta de ensamble para juntar estos.
10. poner algún tipo de vela en la calabaza del LED para que la fuente de luz está en el centro de la lithopanes.
11. girar esa manivela como allí es ninguna mañana!  O añadir un motor! O gire el engranaje en un mecanismo de Ginebra y que sea una presentación de diapositivas! Sea creativo y diviértase!
