Paso 1: Conociendo las tablas
Por lo que se podría pensar colocar el teclado a la Junta de la Demo de hélice sería difícil, pero en realidad no es! Es la parte más fácil! Tenga en cuenta la púrpura toma en que mi teclado está enchufado. BAM. Fácil!

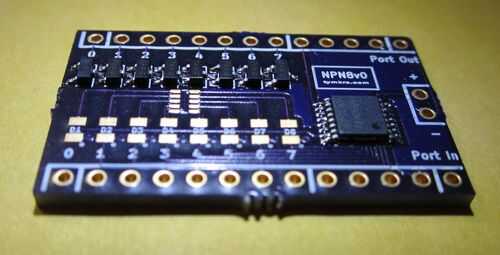

La otra tabla que se conoce como el NPN8. Le permite utilizar un registro de desplazamiento a los transistores de NPN control 8 que permite a los elementos de la unidad con las corrientes más grandes si el microcontrolador no puede fuente la potencia necesaria para cualquier 8 artículos usted desea conducir (ejemplo: motores, solenoides, etc.).

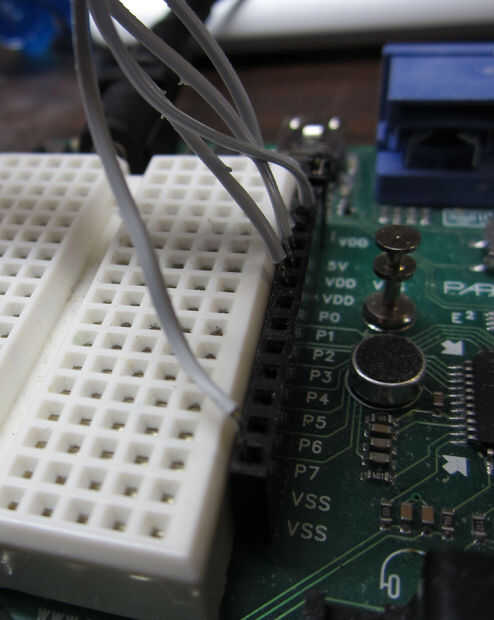

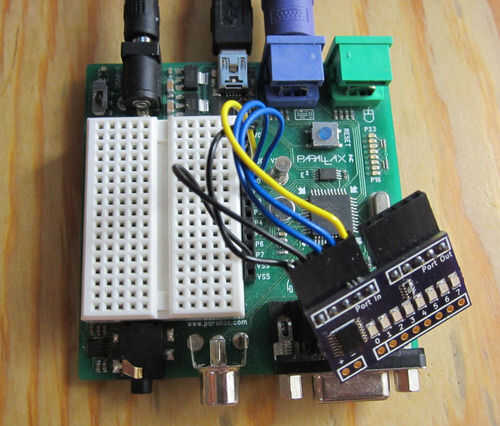

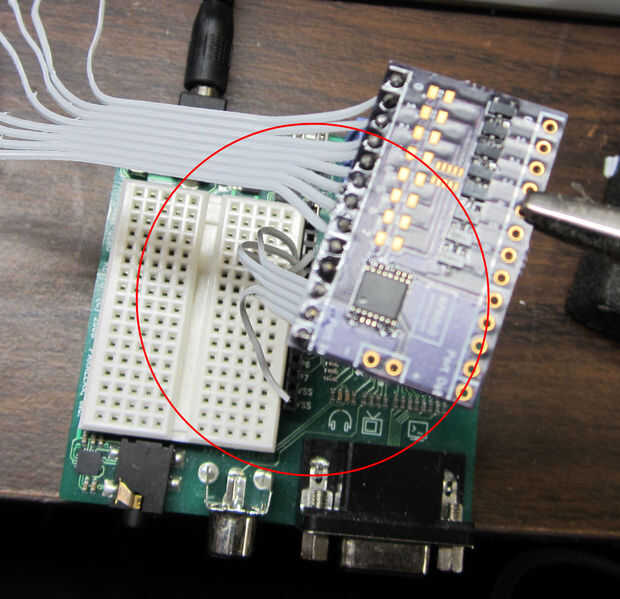

En la segunda foto, los pines de derecha parte inferior son donde la energía tierra, reloj, cierre y datos en serie de la hélice Demo están conectados a. Así es lo que hice primero, como visto en la tercera foto. Es un poco borrosa pero pongo el cable de alimentación de 3.3V de la Junta de la Demo de hélice, tierra en VSS, reloj, cierre y Serial de los datos fueron en los pines 2, 1 y 0 respectivamente.
