Linterna del viento: LEDs impulsados por una turbina de viento vertical del eje (8 / 10 paso)

Paso 8: Ahora, la electrónica

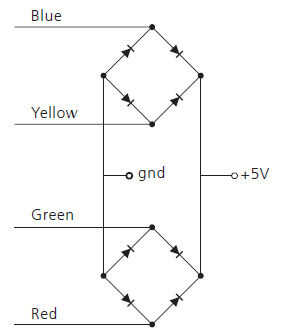

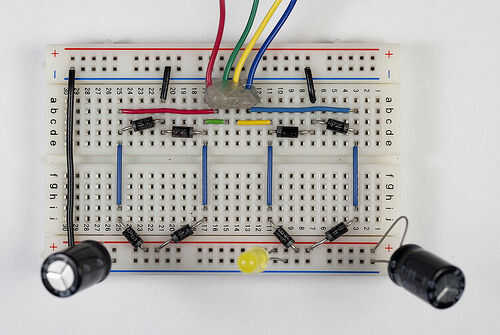

Es necesario crear un circuito como el mostrado aquí. Utilice los ocho cables de puente y diodos para crear este circuito en el protoboard como se muestra. Dirá cualquier electricidad generada en cada bobina del motor para ir al mismo lugar: la columna de alimentación en la parte inferior de la placa. Asegúrese de que todos sus diodos están orientados en la dirección correcta y no olviden saltar las columnas de la tierra a través de la Junta.  Aquí es un esquema demasiado si es más fácil.

Observe el LED en el centro y los dos condensadores a los lados de la Junta. Enchufe pata larga de tu LED en la columna de energía y el corto en la tierra. Antes de agregar los capacitores, dar la linterna de viento una vuelta y ver el parpadeo del LED!

Intenta añadir al menos un condensador como se indica. El negativo marcado lado debe ir a tierra, el otro poder. El condensador se almacenan energía, mientras que el farol de viento está creándola y soltarlo cuando no es. Aquí el efecto resultante es un suave parpadeo en el LED. Intente agregar más LEDs y condensadores más hasta obtener un suave resplandor al hacer girar la varilla de aluminio. También puede colocar papel difusor sobre el lado de la linterna para crear un brillo agradable.
