Linterna etiqueta luz sensible divisas (2 / 8 paso)

Paso 2: circuito

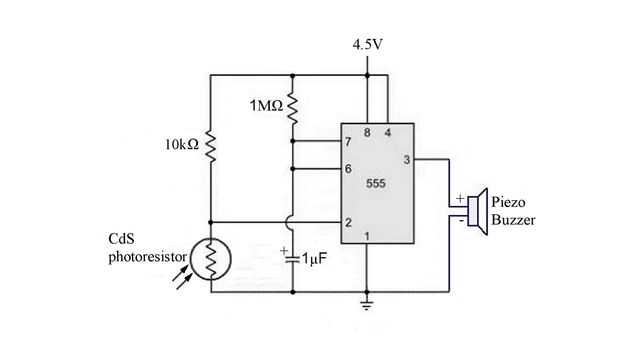

Aquí es el circuito que diseñé. Es un circuito básico del 555 temporizador en modo monoestable. En esta configuración el IC envía un pulso el timbre cada vez el pin 2 es traído bajo (inferior a 1/3 la tensión de alimentación). La duración de ese pulso es determinada por los valores de la resistencia entre los pines 7 y 8 (en este caso, la resistencia de 1MΩ) y el condensador. Aumentar el valor de cualquiera de estos componentes, aumenta la longitud del pulso y reduciendo cualquier valor acortará el pulso.

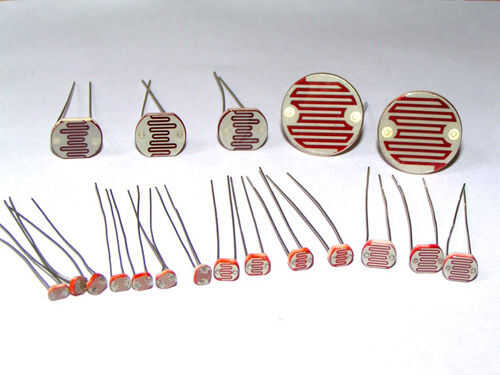

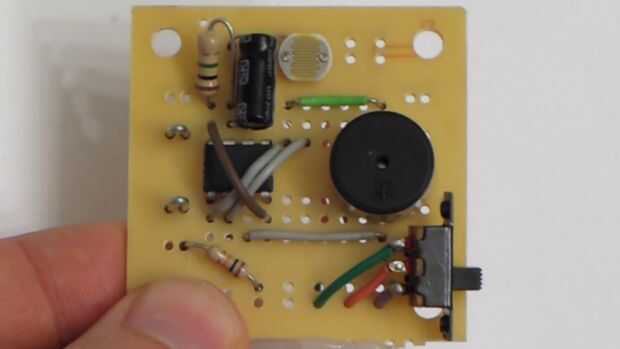

Hay una gran variedad de los fotorresistores CdS y las tolerancias de fabricación varían violentamente. El que usé tenía un rango de 3KΩ cuando bien iluminado a 30KΩ al oscuro. Dependiendo de la fotorresistencia que utilizas, puede que necesite cambiar el valor de la resistencia entre los pines 2 y 4 (resistencia de 10KΩ). Para activar el temporizador, este resistor debe tener una resistencia al menos dos veces más grande que la fotorresistencia cuando está iluminado. Ajuste el valor de esta resistencia también cambiará cómo de sensible es el sensor. Recomiendo probar varios valores antes de soldar el circuito juntos.
