Linterna lumen 3000 (2 / 3 paso)

Paso 2: calor

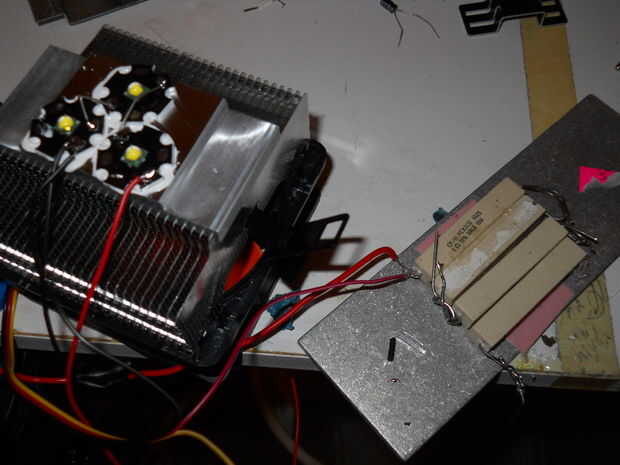

Los LEDs producen mucho calor que debe ser gestionado.  Para ello, utilice una cantidad liberal de pasta del disipador de calor y coloque los tres en el centro del disipador.  Abrazadera hacia abajo hasta que se seque y no te preocupes si algunos del disipador térmico pegar arroja a chorros hacia fuera los lados, ya que no afectará el rendimiento de la luz, a menos que consiga en la cúpula actual del LED.  También necesitará disipador térmico de las resistencias, como corren bastante calientes.  Esto no debería ser un problema para ellos, más un problema para los LEDs, ventilador, batería o caja, ya que pueden llegar lo suficientemente calientes como para derretir a cualquiera de los anteriores.

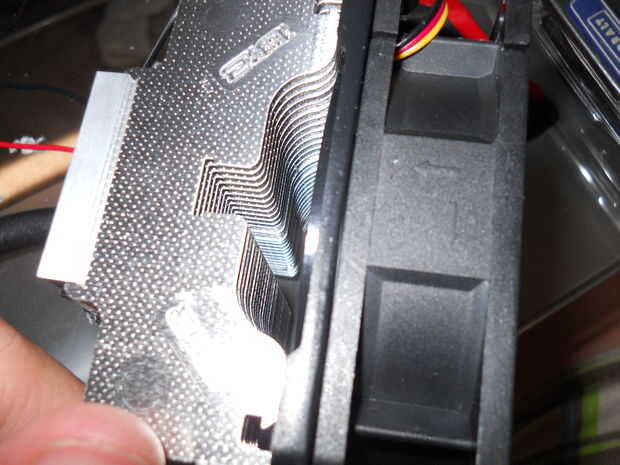

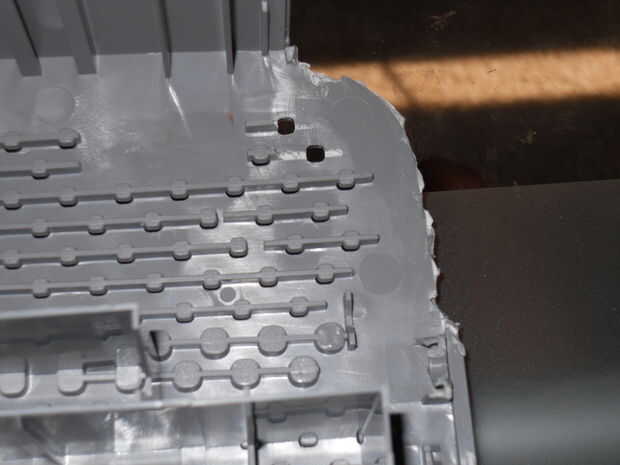

Para mi recinto, tuve que eliminar algunos de los pedacitos de plástico y cortar el borde para ajustar el ventilador.  Esto no debería ser muy difícil, pero asegúrese de que el ventilador esté seguro y que ninguno de los cables será atrapado en él.

Aunque probablemente trabajaría un fusible de 3A, el mayor peligro es un corto circuito, que sacarán mucho más que 4A.  Si los LEDs fueran a ser cortocircuito directamente a 12V, un fusible sería lo suficientemente rápido como para salvarlos.

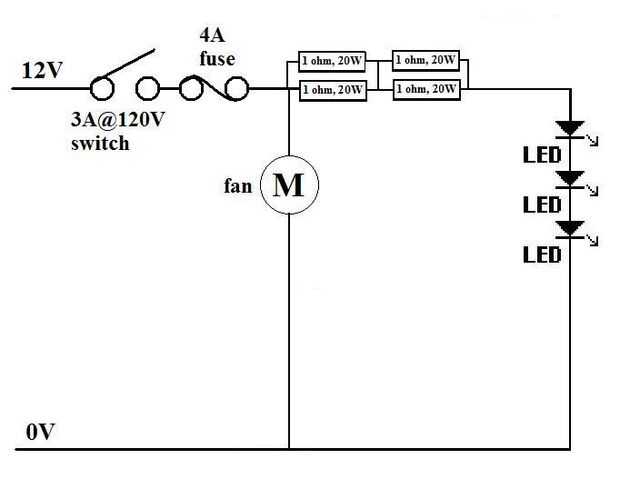

El circuito no es compleatley exacta.  Deben mostrar 9 resistencias, enganchadas en un bloque de 3 x 3.  Esto le dará una capacidad de alta potencia con el mismo un ohmio de resistencia.
