Paso 3: Conecte el LED

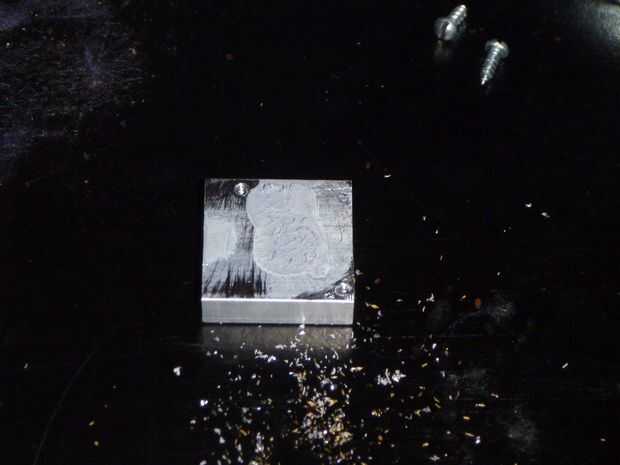

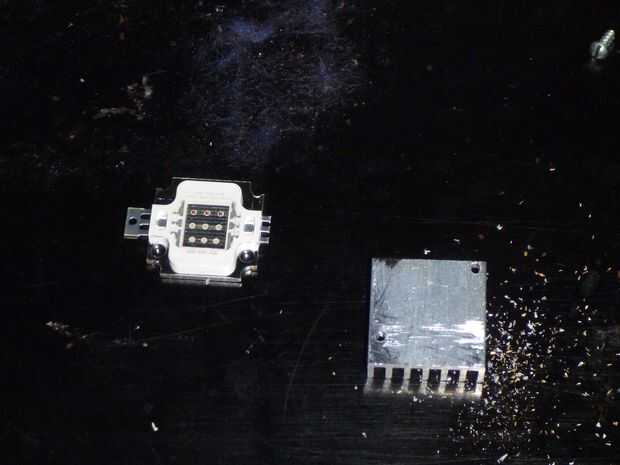

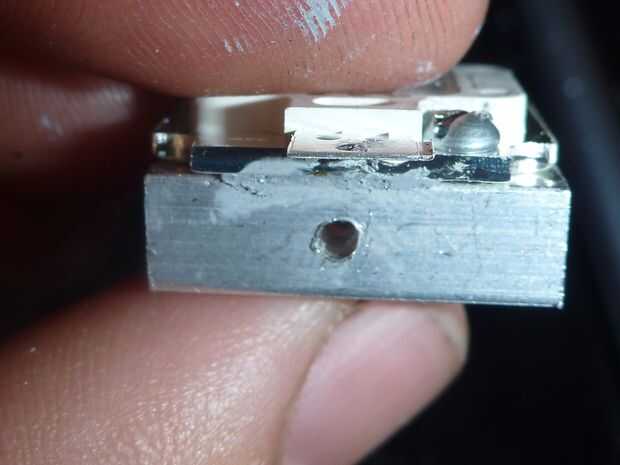

Marque y perfore el disipador de calor con una 1/16 broca para montar el LED. También Perfore un orificio de 1/16" a través de las aletas. Este agujero se utilizará posteriormente para montar el LED de la linterna.
Poner un poco de pasta térmica en el disipador de calor y utilice los tornillos de metal de hoja (#2 x 1/4") para montar el LED del disipador de calor.

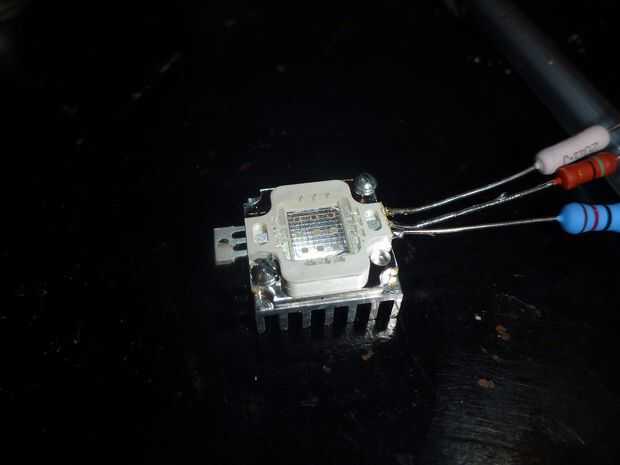

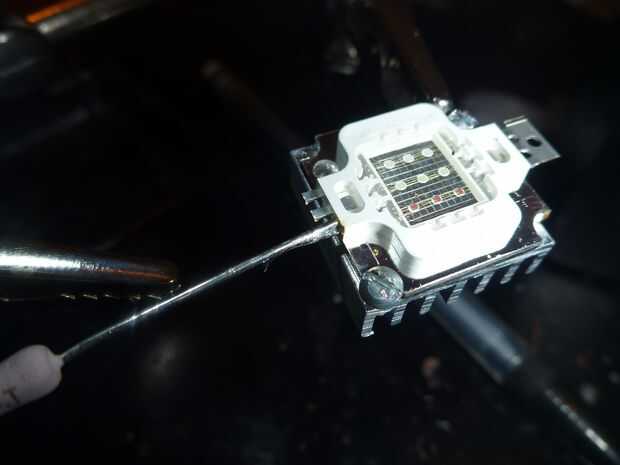

Las 3 resistencias limitante actual de 2W en el LED (20 ohmios a rojo 15 ohm a verde y 12 ohmios al azul) de la soldadura

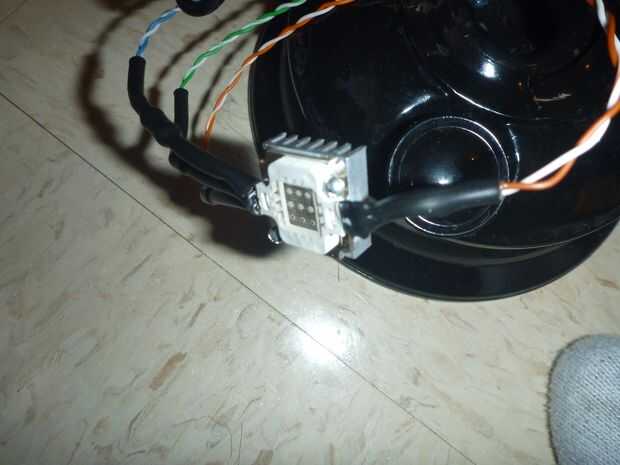

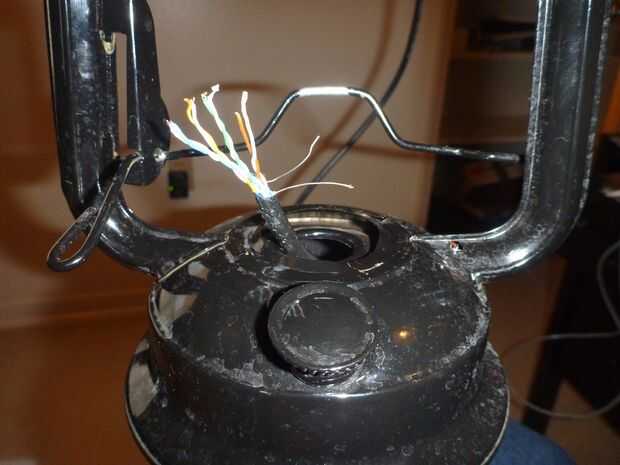

Coloque suficiente 1/4 del encogimiento del calor en los cables para cubrir las resistencias. El par naranja a la resistencia de led rojo, verde con verde, azul con azul, la soldadura y la soldadura el par marrón al lado positivo del LED.
Prueba cada color del LED (he conseguido varios LEDs malo de ebay) antes del montaje final. Utilizar cualquier fuente de alimentación de 12V y 12v sólo tiene que conectar el cable marrón y entonces cada uno de los otros cables para probar el color tierra.
