Paso 3: Cable de alimentación y diseño rugoso de la linterna
![]()
![]()
![]()
Ahora es el tiempo para averiguar el cable de alimentación. Según la página de Adafruit sobre el cargador, quiere una fuente de 5v como de un puerto USB de un ordenador. Apertura de la muestra de hoja de especificaciones que el chip en la placa puede ir hasta 7v con seguridad. La otra cosa que sabemos es que un coche funciona en corriente continua 12v. 12v es muy superior a 7v y no es seguro. Para solucionar este problema estoy usando un truco conocido con resistencias llamados un

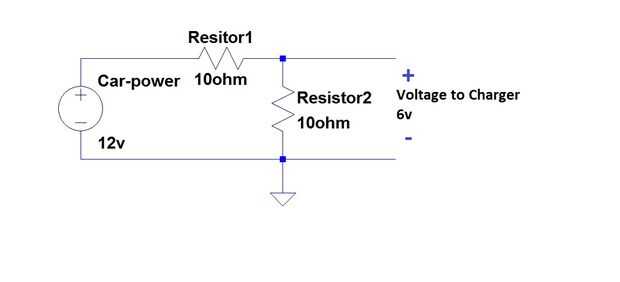

divisor de tensión. Si nos fijamos en el cuadro 3 se puede ver cómo montarlo. Básicamente hay 2 resistencias en serie conectada a la energía del coche. Luego usted simple toque el USB + wire(red) entre las resistencias y la - wire(black) a-del coche. Es clave que se utilizan 2 de las resistencias mismas. Esto será la mitad el voltaje de 12v a 6v, que es seguro para el cargador.

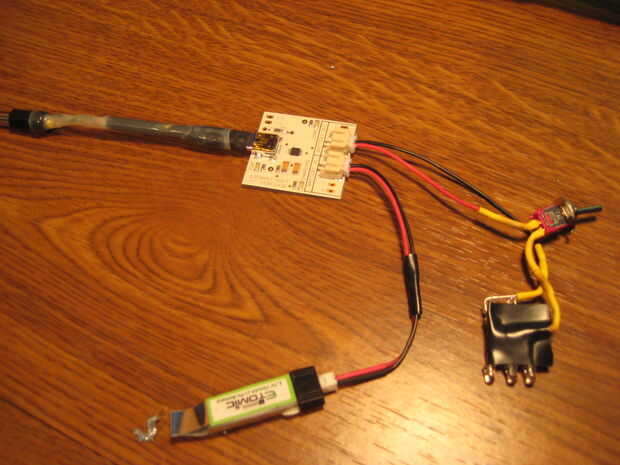

La segunda imagen muestra todas las partes conectadas a la Junta. Juntos va tan bien.
Si eres capaz de saber sería un buen momento para poner a prueba su divisor del voltaje con un multímetro. Conecte el enchufe en una fuente de 12v y mire el poder llegar a los pines de la clavija USB (pines 1 y 5). Verá 6v, si haces buen trabajo, si no, que nada es puesta a tierra hacia fuera y sus empalmes de la soldadura y las conexiones son buenas.
Desde que he montado esto recordé sobre los reguladores de voltaje, podría haber usado un 5v uno... de todos modos estaría más interesado en lo que no consumen mucha potencia de la fantasma.
