Paso 2: Selección de Hardware y arreglo
Quería hacer la linterna luz tamaño bolsillo que era práctico y portátil.
Por lo tanto, siguiendo las características y funciones, había creado la siguiente lista y el mejor hardware que adapta el estilo deseado y el tamaño de la linterna de origen:
- Lente de cristal anti-rasguñe y endurecido
- Reflector del espejo
- Disipador de calor de cobre interno
- Batería del Li-ion de 18350
- XM-L2 CREE LED
- Interruptor de silicona
- Impermeabilización juntas tóricas
- Tablero de circuito del conductor a la medida con punto de carga del USB
- Aletas de enfriamiento externas
Usando las especificaciones detalladas de las piezas de hardware individuales, crea un modelo 3D de todo el equipo y había montado todo con software 3D. Esto se hizo con el intento de mantener todas las partes como confinado y firmemente como posible, dando más libertad para el diseño del cuerpo externo y mantener un flujo minimalistico.

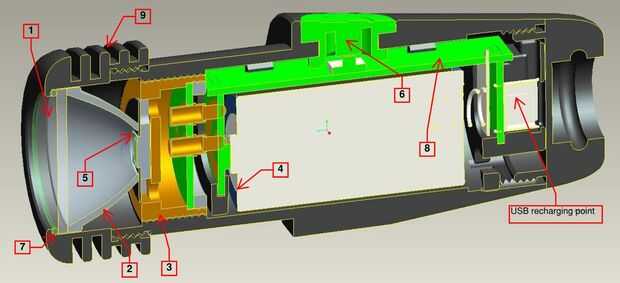

La imagen de la sección transversal interna superior muestra la colocación del hardware interno con la numeración correspondiente de la lista anterior. El cuerpo externo que se muestra en la sección transversal es el diseño final del cuerpo, que se discutirá en el siguiente paso.

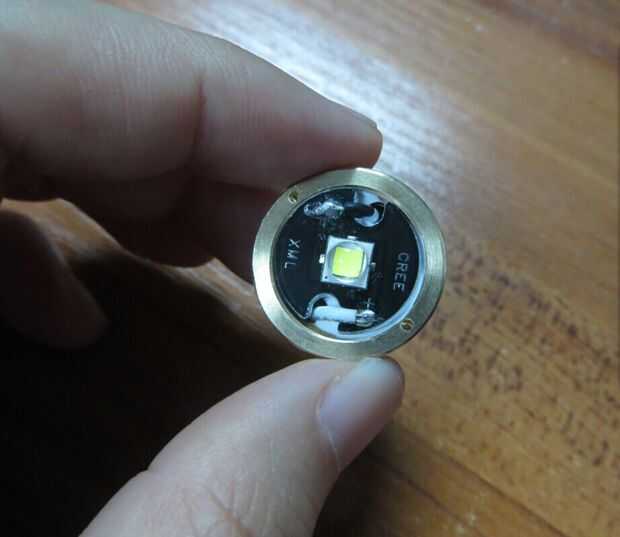

Algunos de lo hardware seleccionados pueden verse también en las imágenes de arriba.
