Paso 4: Cómo un protoboard funciona
En los viejos tiempos de la electrónica, gente construirían sus proyectos en las piezas de madera para sostener todo. Con frecuencia usaban breadboards reales como eran planas, lisas y fácilmente disponibles.
Nuestros Breadboards hoy en día son herramientas muy útiles para proyectos de creación de prototipos y mucho más fácil de usar.

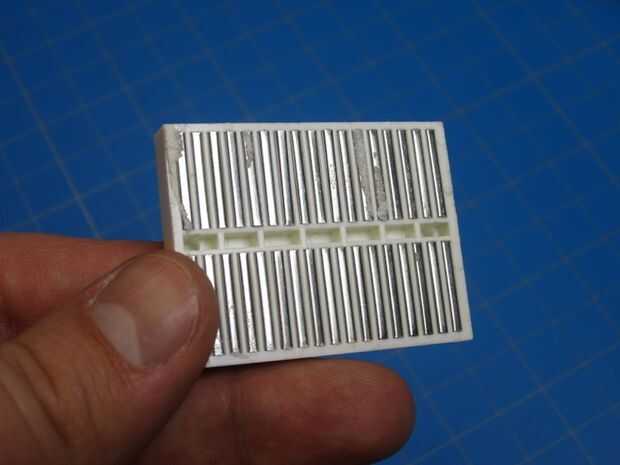

Breadboards trabajan por conectar componentes que están al lado juntos. Dentro de cada protoboard son tiras largas paralelas de cobre. Si conecta cinco elementos juntos en la fila 1, el mismo sería como si se les sueldan todos juntos. Todos los agujeros en la fila 1 son independientes de todos los pernos en la fila 2 y así sucesivamente.
La alegría de usar un protoboard es que si cagarla, o quiere cambiar algo, o realmente realmente realmente atornillar para arriba, todo lo que necesitas hacer es desenchufar sus piezas. Ningún daño, ninguna falta.

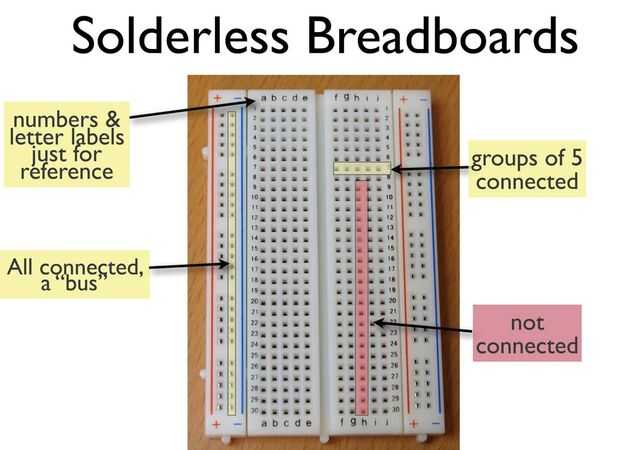

Una de las mejores representaciones visuales que he visto como desde el Arduino-Info Wikispace. En el diagrama de arriba puede ver que los agujeros son compartidos y cuáles no son compartidas. Un protoboard es un barato "debe tener" para cualquiera que haga proyectos eléctricos.
Estoy usando un protoboard muy pequeña en este proyecto que sólo tiene las tiras horizontales y falta las tiras de "bus de la energía" vertical largo encontradas en protoboard grande. Mina también carece de números o letras en él.
Oculta el hecho de protoboard: breadboards mini todos y la mayoría otras breadboards con cinta doble cara espuma en la parte inferior. Esto significa que se puede pelar apagado la capa protectora de la parte inferior y adhieren a cualquier superficie. Aunque una vez que está en no va a ninguna parte. Vamos a estar haciendo eso en nuestro proyecto.
