Paso 6: Oscuro circuito de detección

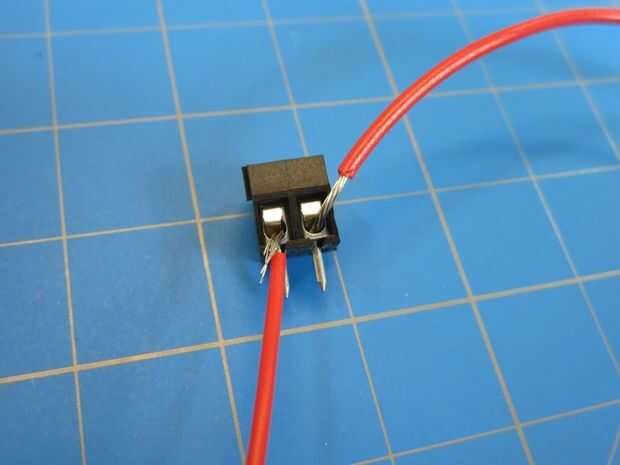

En primer lugar, coge uno de los terminales de tornillo. Atornille el cable positivo de la célula Solar en el orificio derecho y el cable positivo del soporte de la batería en el orificio izquierdo. Que agujero utilizamos hace una diferencia.
El protoboard está divida en dos mitades, y sólo utilizaremos la mitad. Mi placa también no se numera, pero le va estar dando filas si el tuyo es. Si tuya no numerados, así, a contar hacia abajo ya que no estamos haciendo mucho. Si usted está confundido, desplácese hacia abajo un poco y encontrarás un desglose por fila de todo.

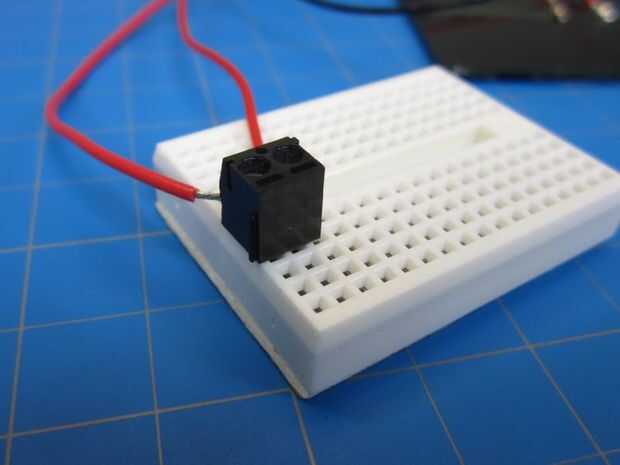

Poner el borne de tornillo en las parte superior izquierdas dos ranuras de tu protoboard. Si las filas son numeradas, esto sería fila 1 y 2. Observe cómo lo tengo hacia "atrás" para que los cables se van lejos de mí.

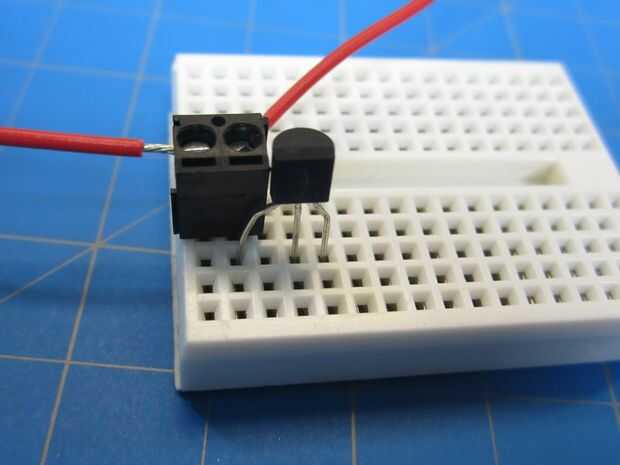

Agarra tu Transistor. Desea que el Transistor 3N2906. Con el transistor frente a usted, doble la pierna izquierda hacia fuera un poco.
Poner la pierna izquierda en la segunda fila, en el primer agujero no tomado por el bloque de terminales. La pierna media debe saltarse una fila (fila 3) y en la fila 4. El último tramo, la pierna derecha, puede ir en la siguiente fila que sería la fila 5.
Agarrar el diodo. Observe cómo un lado tiene una línea negra. Es el lado negativo.

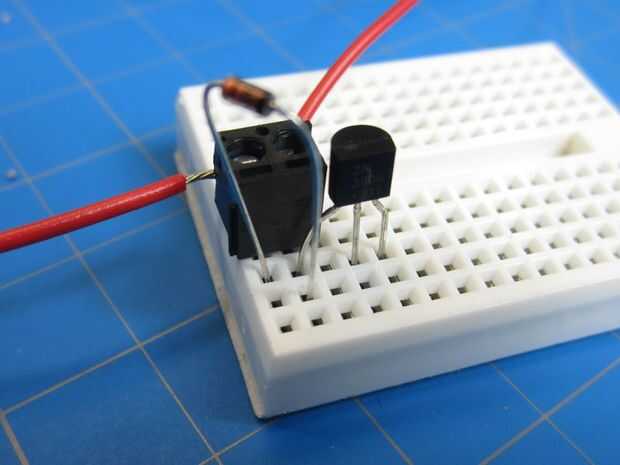

Coloque el lado positivo del diodo en la primera fila, en el primer agujero disponible no bloqueado por el terminal. El lado negativo se vaya a la segunda fila.
Agarra tu k 4,7 Ohm resistencia. No tiene un lado positivo o negativo.

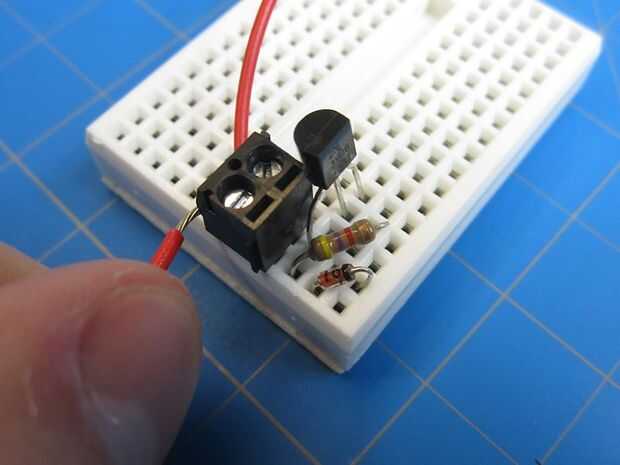

Ponga un extremo de su resistencia en fila 1 y el otro extremo en la fila 4. Fila 4 es la media pata de su Transistor.
Si usted siente que el impulso de usted puede cortar las patas del diodo y resistencia de algunas con el fin de conseguir que se sientan más al ras con la placa.
Por fila
Fila 1: celda Solar, lado positivo del diodo, 4,7 k resistencia de Ohm
La fila 2: Pierna izquierda batería, lado negativo del diodo, del transistor
Fila 3: nada
Fila 4: Media pierna de transistor, 4.7 K Ohm Resistor
Fila 5: La pierna derecha del transistor
En el futuro, fila 5 tendrá dos pedacitos de nuestro alambre de núcleo sólido va en él, pero no ahora.
