Paso 7: Bobina del toroide
Si vas a estropear, esto es donde va a ser. Preste mucha atención a cómo envuelva los cables y que los cables para elegir.

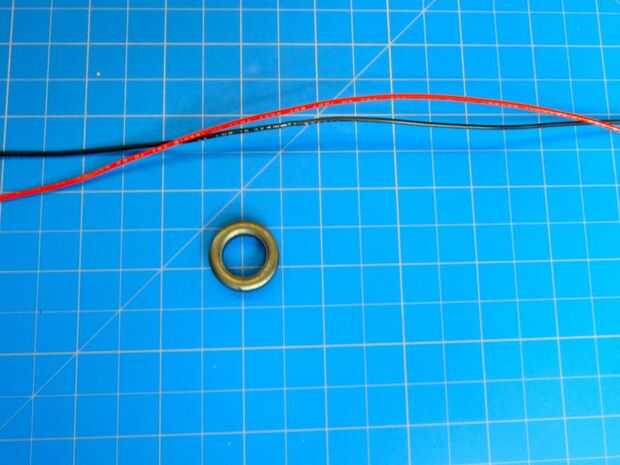

Agarrar tus dos longitudes de cable de núcleo sólido. Deben ser alrededor de dos pies de longitud.

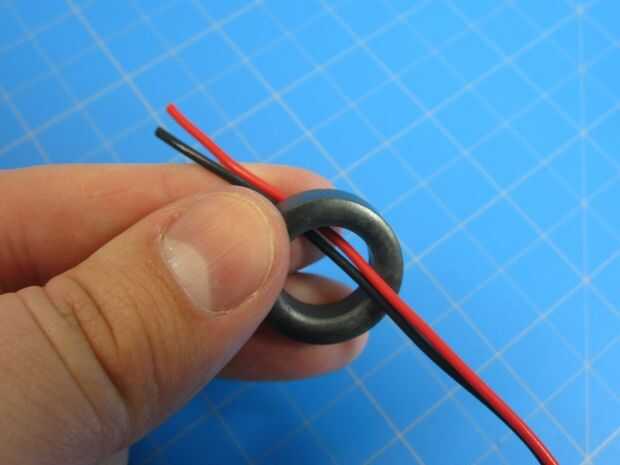

Poner los cerca de 3 pulgadas a través de la toroide.

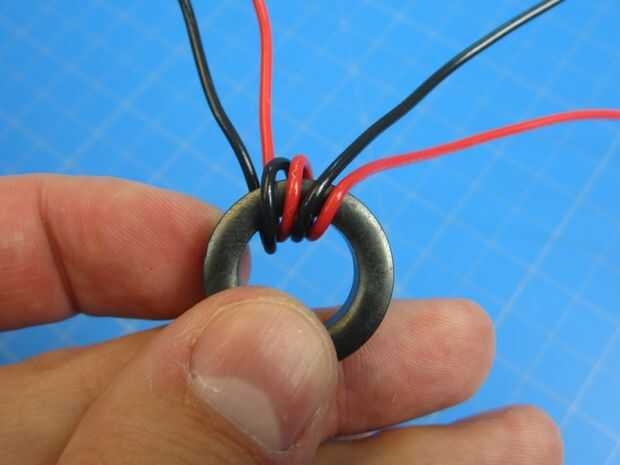

Ahora empezar a envolver los dos cables alrededor del toroide. Desea firmemente.
Es muy importante que los dos cables son siempre paralelos entre sí. Lo que significa que no cruzan o se superponen en cualquier momento. En mi caso estoy pagando mucha atención para asegurarse de que siempre van rojo negro rojo negro rojo negro.
Otra vez, la superposición es mala. Torcer es malo. Travesía es mala.

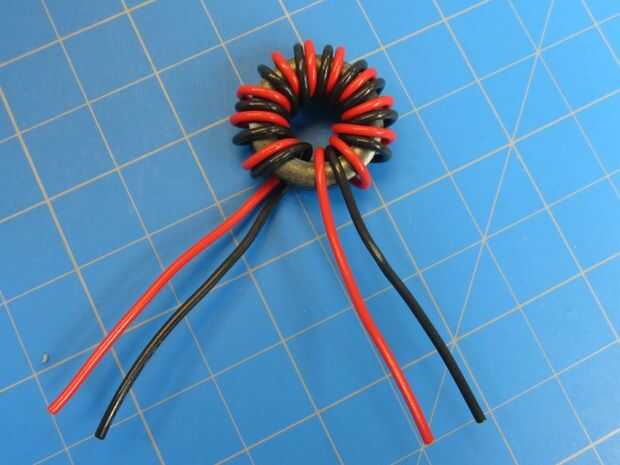

Desea por lo menos 8 bucles de alambre cuando que usted viene alrededor.
Darse unas 3 pulgadas de alambre en el extremo y luego corte y luego tira de los cables.
Ahora ya tienes dos cables, dos colores y cuatro extremos.
Permite llamar el lado A y lado B. Esto significa que tenemos A rojo, A negro así como rojo B, negro B.

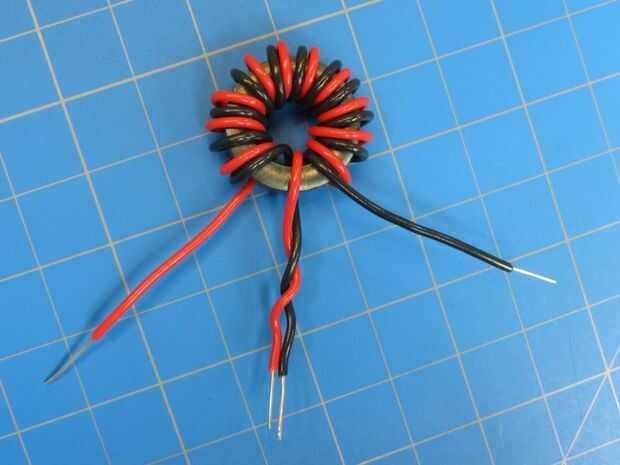

Tomar A rojo y negro B y tuerza los cables. Estos dos cables son los que van en la fila 5 con el primer transistor.
A negro y rojo B son necesarios en la siguiente sección.
