Carga bajo la luz solar en un día
Uso de carga NiMH a iluminado 1 watt blanco SMD LED en el ambiente de noche o en la oscuridad
Fotorresistencia hacer la linterna sólo iluminan en la oscuridad

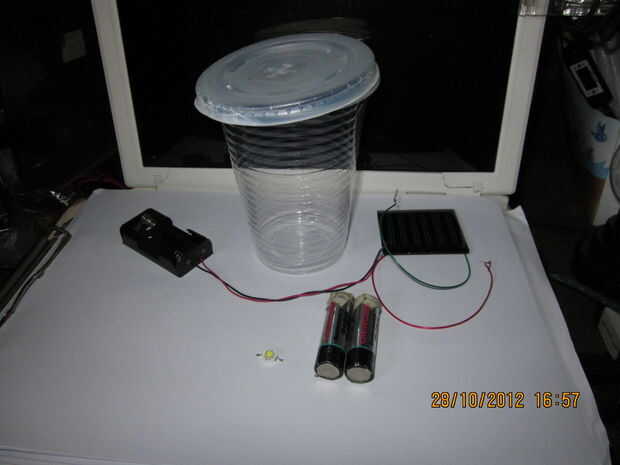

Materiales:
Copa desechable transparente con tapa
alambre - para hacer la suspensión
WIRE - G 24 multifilar aislado (alambre) para la conexión

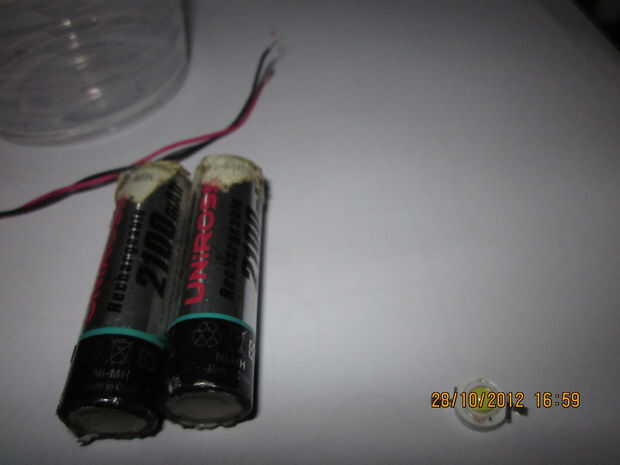

Viejo de NiMH también pueden, 1.2V tamaño de 2Pcs AA pilas

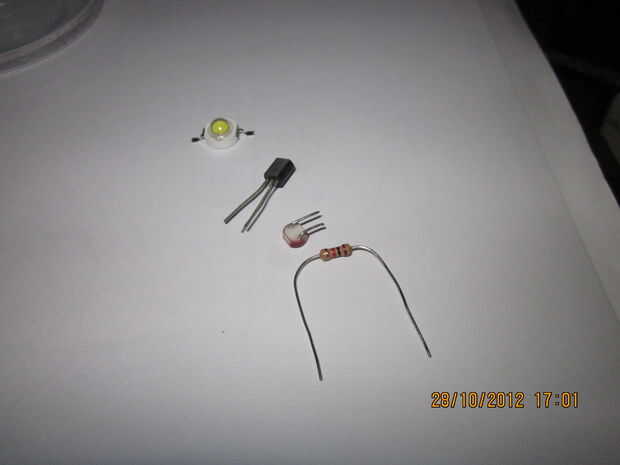

Componentes:
Célula solar 5V50mA o 3V50mA
Transistor NPN en este proyecto BC549C
Fotoresistor
Resistencia 1k
Diodo IN4001
SMD LED 1W blanco
Herramientas:
Pistola de pegamento caliente
Cinta aislante
Soldadura y soldadura de plomo
cortador de
Sugerencias de instrucción:

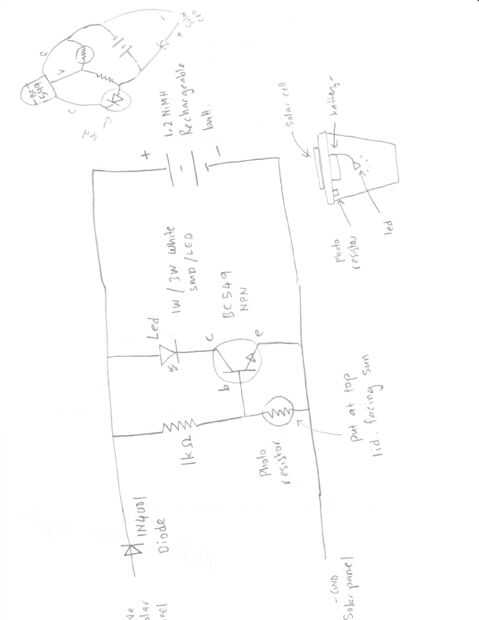

Soldar el circuito como en la imagen.
Poner la célula solar en la parte superior fuera de la tapa pero no se olvide de cubrir la línea terminal y circuito abierta para que sea
impermeable o a prueba de agua. Hacer un agujero para la conexión de los cables entre células solares y baterías. Asegúrese de que el diseño es resistente al agua.

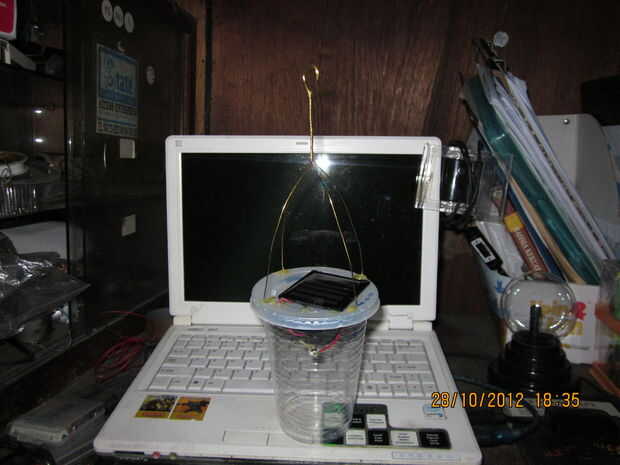

Colocar la fotorresistencia por debajo de la tapa o whereareas que el ambiente puede ser detectado. Poner todo junto por ejemplo como en la foto.
Extremidades de la operación:
Poner la linterna fuera bajo la luz directa del sol en un día y no se enciende el LED en porque fotoresistor se convirtió menos resistencia bajo ambiente brillante. La base sería más negativa que disminuye el flujo de corriente a través de LED. Mientras tanto, la batería está cargada.

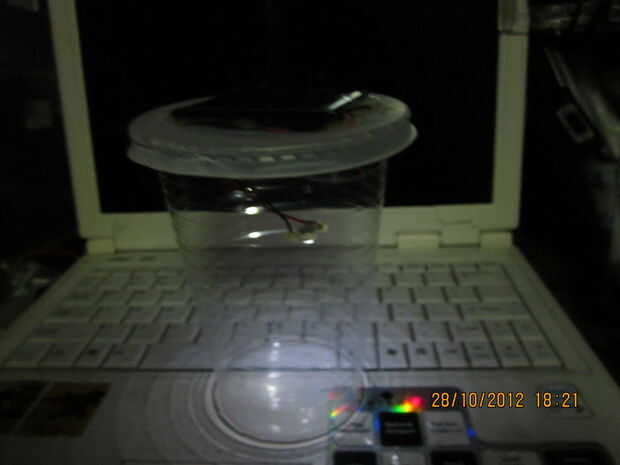

Cuando al atardecer o en oscuridad la linterna automáticamente encendido consume batería.
Los ciclos de carga de NiMH es más de 1000 veces. Mina, usando la misma tecnología ha trabajado para uno años. A poner fuera de la luz del sol. Cuando la energía falla, sería útil como útil como linterna solar comercial.
