Líquido enfriado asientos de coche para bebés (o) (4 / 5 paso)

Paso 4: El suministro y montajes de tubería de retorno

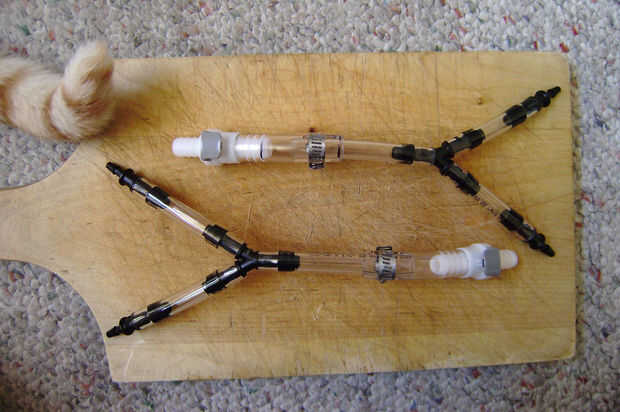

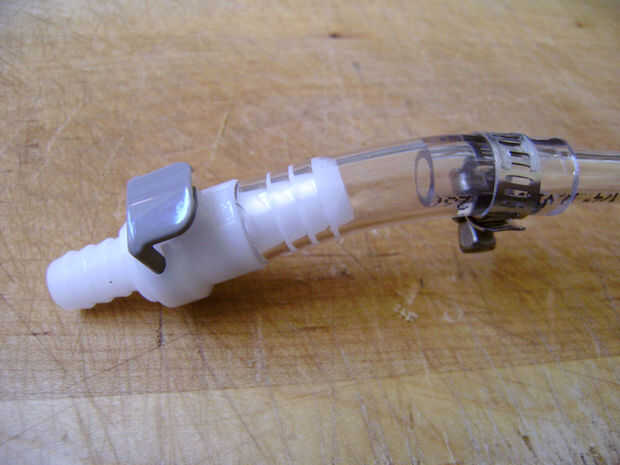

Ahora vamos a hacer asambleas de dos tubos en forma de Y, para el suministro y retorno. (Si sólo está haciendo un cojín de la refrigeración, entonces no necesita los adaptadores de Y.) Se juntan en este orden, como se muestra en la foto: comience con el extremo hembra del adaptador de desenganche rápido (artículo nos plástico #060465) y poner una sección corta de 3/8" tubería ID a él. Inserte otra sección corta de tubería (1/4" ID) y una pequeña abrazadera para sujetarlos juntos. También puede utilizar un acoplador reductor de 3/8 "X 1/4" en lugar de otro (he utilizado las pinzas porque eran más baratas y los tuve en mano). A continuación, inserte el adaptador Y (artículo nos plástico 064357 #) a la tubería de 1/4" ID e inserte 2 secciones más pequeñas de 1/4" a los otros dos extremos de la tubería. A estos dos extremos, inserte el 1/4 "X 5/32" reductor acopladores (nos plástico pieza #064276), que se ajusta a la tubería de riego.

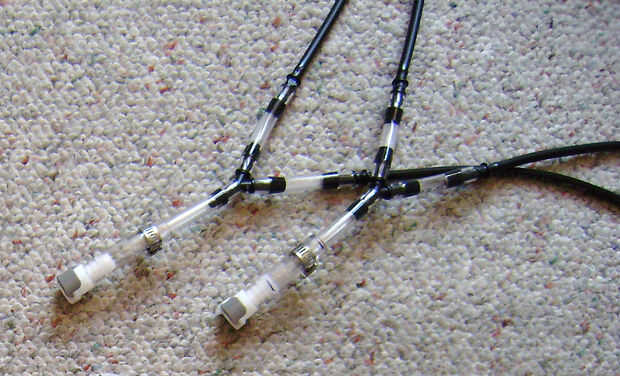

Cada cojín de enfriamiento tiene dos tubos que salen, uno para la fuente y uno de vuelta. No importa cuál es cuál. Conecte la fuente y volver los tubos apropiadamente a las asambleas que acaba de crear.

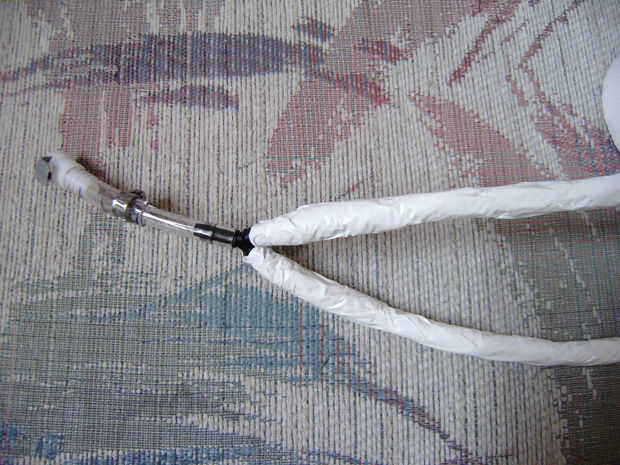

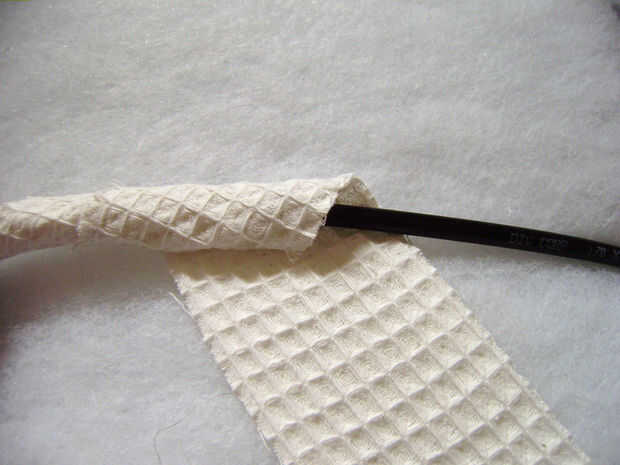

Envuelva cada alimentación con algo de tela y luego con alguna cinta para actuar como aislante. No estoy seguro qué tan bien funciona este método de aislamiento, ya que cuando me toque la línea de suministro, es frío al tacto. Estoy abierto a sugerencias sobre formas más eficaces de aislante 1/4" tubo del OD que también son fáciles y baratos!
