Paso 1: Diseño de circuitos
El circuito está diseñado para tener un gatillo interruptor momentáneo la primera luz, y el siguiente semáforo se activa cuando la primera luz se apaga. Repita según sea necesario.

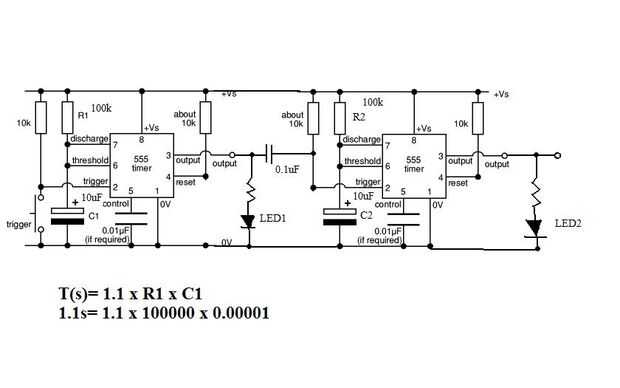

El esquema he hackeado aquí (apoyos a kpsec.freeuk.com) muestra cómo he atado con alambre las porciones de rojas y amarillas del circuito. Tienes que agregar una 555 timer adicionales 'sección' de cada luz.
Usé 100 resistencias de k para un tiempo aproximado de 1,1 segundos por ciclo. Si reemplazas R1/R2 con un 1 pote de megaohm fácilmente puede variar el tiempo de su circuito.
Un temporizador 555 típico puede hundirse hasta 200 mA de corriente que es más que suficiente para un puñado de LEDs. En mi caso estoy usando 36 LED por el temporizador 555 que aproximadamente 120mA.
