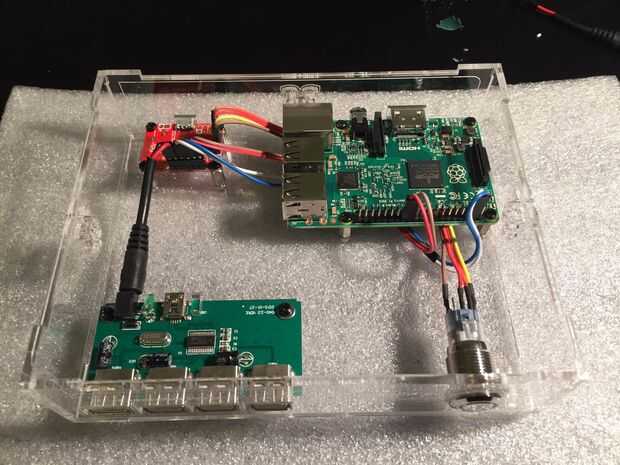

Paso 10: Conectar la alimentación y señal de los cables a los pines GPIO

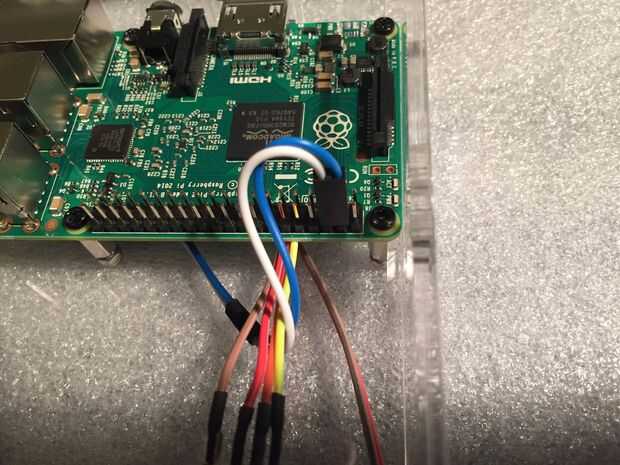

Ahora Conecte los cables de puente (azul = 5v blanco = tierra) PIN 4 (5v) y el PIN 6 (tierra) ser cuidado no para adjuntar la cables a otros pines que esta daña el PI y la ATX BOARD RASPI

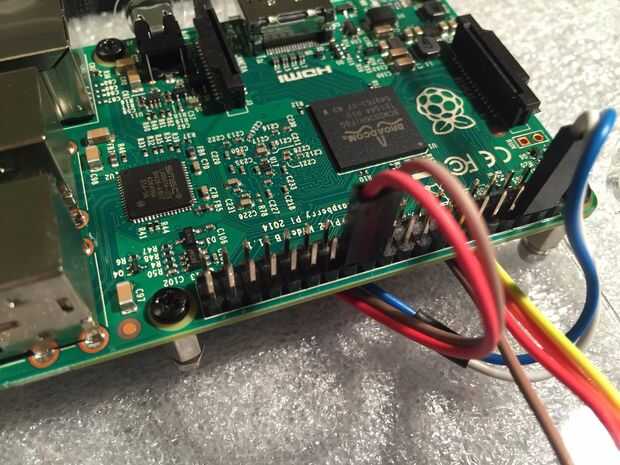

Ahora conectar los cables de puente (señal) PIN 26 y 24 como se muestra en la imagen. Nota: La Flecha saliente en la ATX BOARD necesita ser conectado al PIN 26 (cable rojo en imagen pero su color puede variar por supuesto)
