Paso 8: Instalar el cable de puente personalizado y cable de señal y Pi

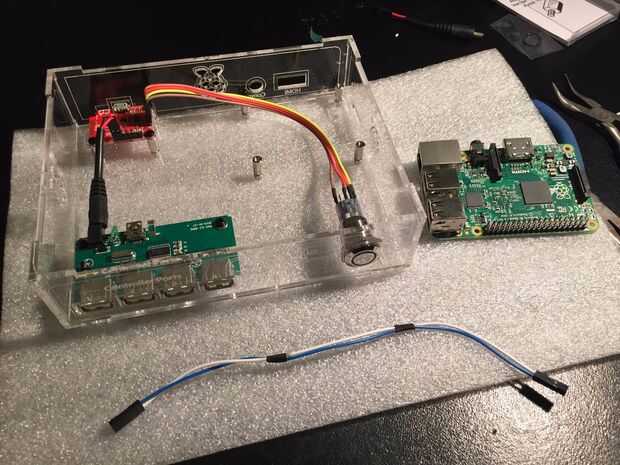

Nota: los cables azul y blanco (se muestra en la imagen) están preferentemente prensado / creado para un rendimiento óptimo: hago un poco más grueso que los cables de puente estándar. Encendido el LED de la voluntad de frambuesa PI ser rojos en todo momento si tienes una alimentación adecuada. Si utiliza cables de mala calidad o una fuente de alimentación inadecuado el rojo led parpadea y esto se afectará la estabilidad y performance.

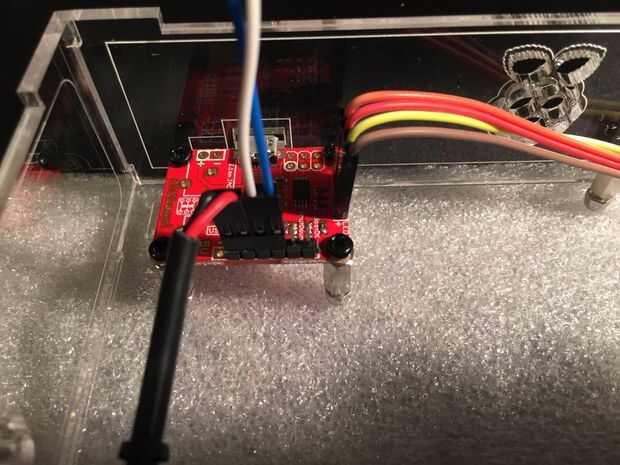

Conecte el cable como este ser muy cuidadoso a hacer seguro que el azul alambre va en el positivo (+) PIN (eje derecho). Cometer un error aquí puede dañar tu Pi!

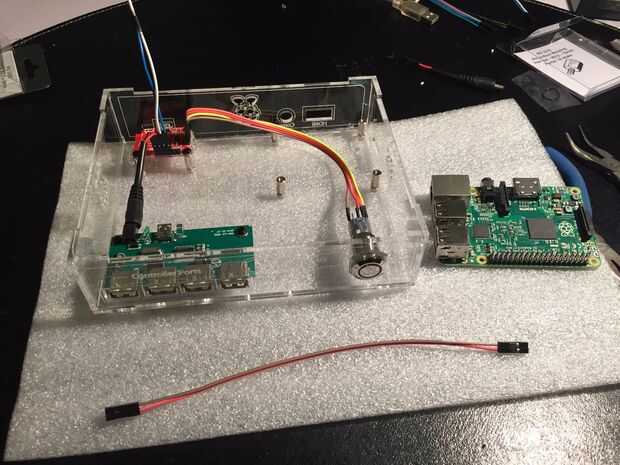

Haz el otro jumper-cable (señal Pi) y conéctelo al lado del cable de puente
Donde están los cables para???
El Raspberry Pi obtendrá energía directamente en el tablero de ATX RASPi a través de los pines GPIO.
El tablero de ATX RASPI utilizará PIN 24 y 26 para comprobar el estado del Pi para que sepa cómo apagarla, reiniciarla y enciéndala. Esto es una gran idea porque la mayoría de los proyectos requiere que el usuario manualmente conectar y desconectar el cable micro del USB directamente en el Pi. Al lado de la falta de profesional esta no es la forma correcta de apagar la Pi. El RASPI ATX hace la vida mucho más fácil ;-)
Antes vamos al paso siguiente (y más gratificante):

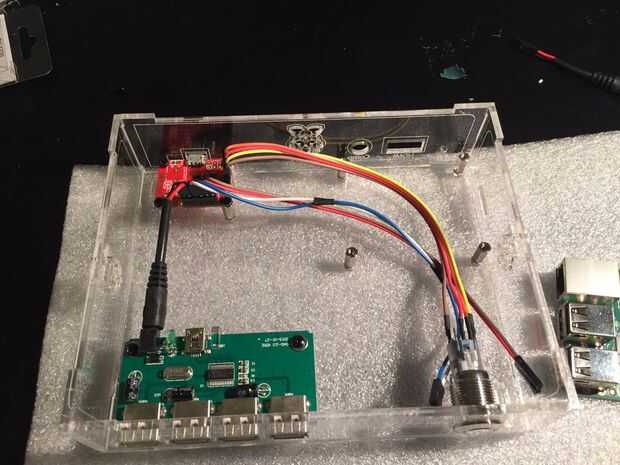

Aplanar un poco los cables y colocarlos entre el stand off de como se muestra en la última foto.
