Paso 9: La cama - archivos para la impresión de enrutamiento/3D CNC
La cama es bastante simple, pero tiene un montón de maneras de hacer. En tanto mi y máquina de buddy, 12ga chapa y una prensa de freno para conseguir algunos soportes de buena cama. Obviamente, mayoría de la gente no tiene las máquinas necesarias para hacer estas piezas, por lo que he proporcionado una alternativa para imprimir 3D. Para aquellos que tienen acceso a estas máquinas, también proporcioné esos archivos también.
-------------------------------------------------------------------------------
Piezas CNC:

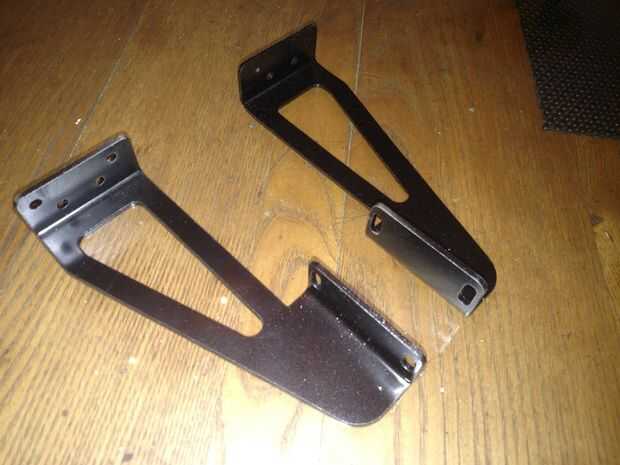

-Bed_Bracket.dxf x2
BedBracket_LH.pdf muestra dónde doblar. Doblar un soporte para arriba, uno abajo, para crear dos soportes para el montaje de la cama.
Piezas 3D impreso:

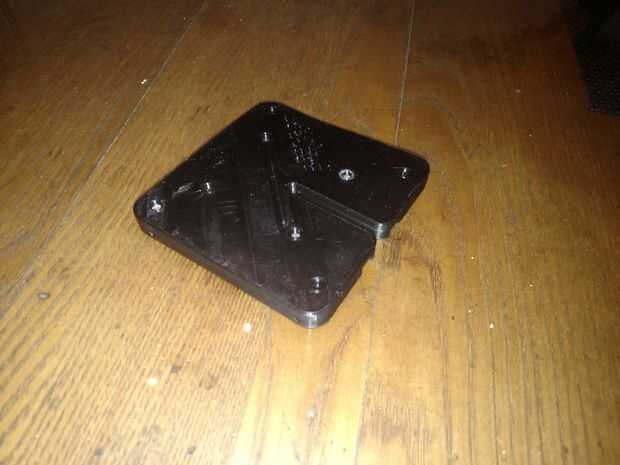

-Bed_Bracket_Adapter.stl
Esta parte los pernos a las piezas de Bed_Bracket y permite el retiro rápido de la cama de aluminio.
-NEMA 17 Motor Mount para C-viga carril
Sólo si se utiliza C-viga carril en BOM
3D alternativo impreso piezas:

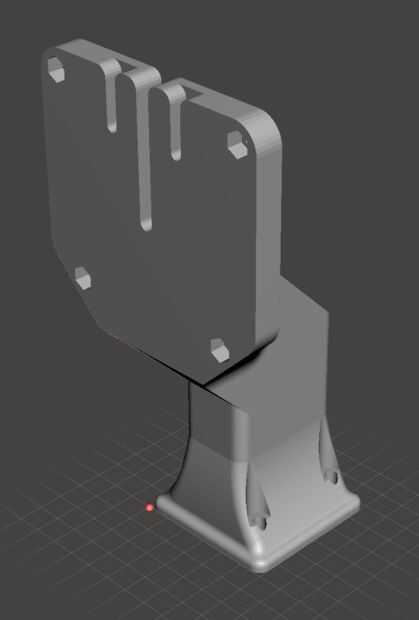

-Bed_Brackets.stl
Sugiere que imprimir en un relleno muy alto, para darle mucha rigidez. 60% y más alto sería bueno. Con esta parte, no es necesario el Bed_Bracket_Adapter, ya que es construido en esta parte.
-------------------------------------------------------------------------------
Hay un poco más preparación para el trabajo por hacer antes de pasar al siguiente paso. Las piezas impresas 3D, tienes que añadir nylocks a cada uno de los puntos para una tuerca M5. La tolerancia es bastante pequeña, por lo que deben ser bastante cómodos. Tire de ellas en el plástico con un perno y apriete hasta su completamente sentado.
A continuación, tiene que preparar la placa de aluminio. Le sugiero que imprimir a la guía impresa 3D, adjuntamos, para ayudar a los agujeros del centro. Esto es para una placa de 4 "x 4" o 100mmx100mm. Los agujeros deben agujero de 4,2 o 4,5 mm, por lo que puede presionar al M5.
