Paso 10: La cama - montaje y montaje en bastidor
* FOTO DE CARRIL MONTADO MENOS PLACA SUPERIOR *
En este paso agregará la cama y el carril a la máquina.
(Nota algunas fotos muestran un tren de 250mm, algunos 500mm. Ambos el mismo Monte)
-------------------------------------------------------------------------------
Empezar con un OpenBuilds completamente montado C-haz (o sustituir el carril). Para ello puede consultar el tutorial de OpenBuilds. El uno sustituto es si prefieren utilizar un motor más pequeño de la NEMA 17 en vez de comprar el más caro motor NEMA23. Para NEMA17 motor, el motor se perno a la pieza impresa 3D, que luego se atornille a la viga C en la exacta misma manera NEMA23 motor sería.

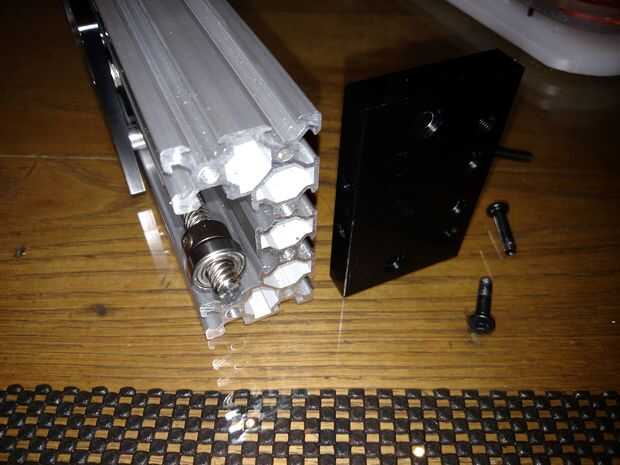

En la C-viga carril, retire la placa superior de él para que usted pueda moverse en el marco. Añadir un mínimo de 4 tornillos M5x20, con 2 arandelas cada uno, a través de los agujeros en el lado del marco. Añadir un tornillo a cada uno. Deslice la viga sobre las tuercas en t, asegurándose de dejar encima de la Vat_Plate con suficiente espacio para utilizar una llave hexagonal para apretar la placa superior. Seguir adelante y añadir a la placa superior en ahora. Termine haciendo que la viga está en un ángulo de 90deg IVA placa, luego apriete el M5x20 pernos para fijar la viga hasta el ferrocarril.
En esta orientación, el motor está en la parte superior. Esto permite un montón de enfriamiento y te ofrece un buen acceso al acoplador flexible en la viga C para fácilmente mover la cama hacia arriba y hacia abajo manualmente.
-------------------------------------------------------------------------------

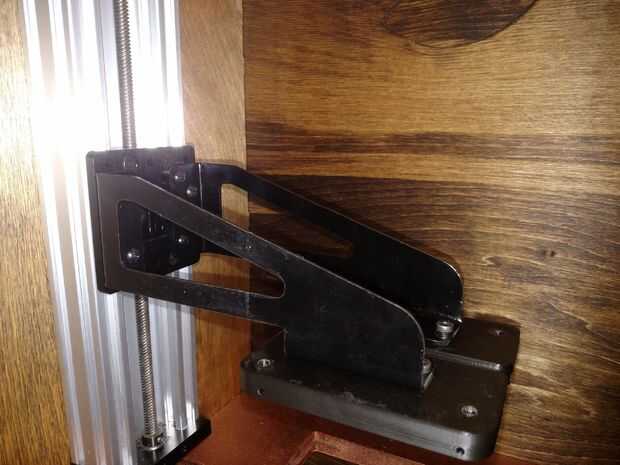

Ahora que tienes la viga en el perno, el soporte de la cama en la C-viga carril, utilizando ya sea M5x12 (piezas metálicas) o M5x20 (3D impreso parte). Si se utiliza la versión de hoja de metal, perno de la placa del adaptador en siguiente.
Por último, afloje el tornillo de pulgar bastante en el Bed_Bracket, y apriete.
-------------------------------------------------------------------------------

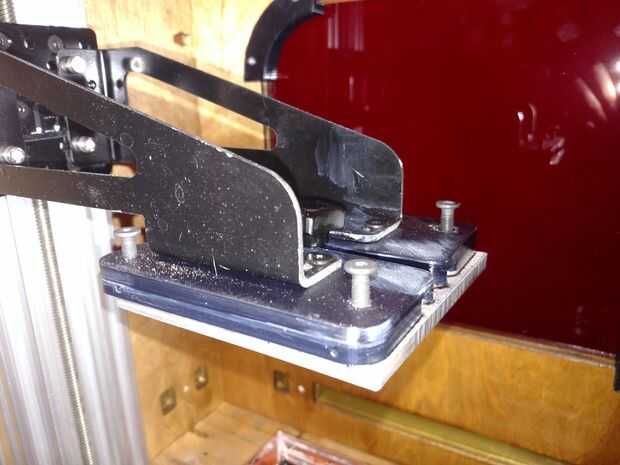

Las tuercas en las esquinas son para tornillos adicionales. Estos led se ajustan las esquinas de la cama, para que pueda llegar a la cama para estar nivelado con el IVA. Apriete el perno para bajar esa esquina de la plataforma. La nylocks impide que los pernos móviles cuando llevas a la cama apagado, manteniendo una superficie plana de impresión.
