Paso 12: El proyector - montaje en bastidor
El proyector en el bastidor de montaje es bastante sencillo.

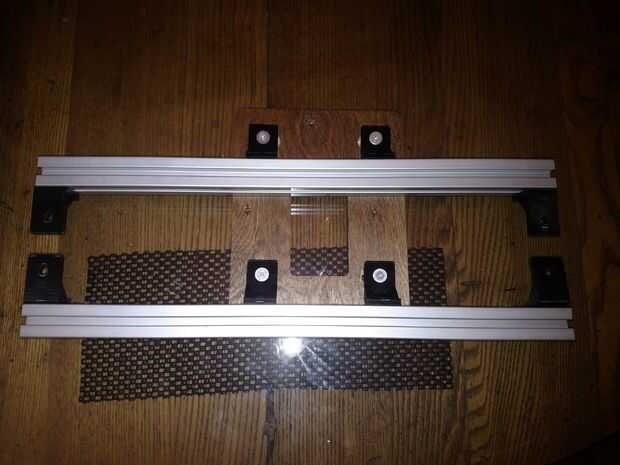

Para empezar, construir el conjunto que se ilustra en la segunda foto. La colocación exacta de las protuberancias en la placa no es importante, asegúrese de que tener acceso a los 3 agujeros que se utiliza para montar el proyector a la placa. También es no vital las protuberancias que perfectamente paralelo a lo de abajo/arriba de la placa, como esto puede ajustarse más tarde. Sólo conseguir tan cerca como sea posible.

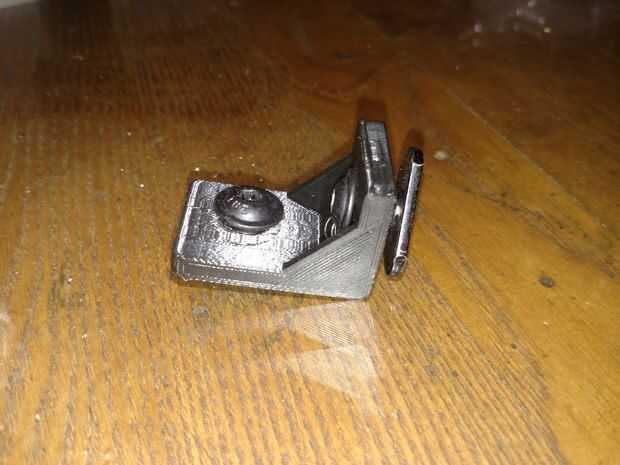

Para la placa, utilice el L_Brackets con los agujeros pequeños para fijar las protuberancias a la placa con tornillos. Asamblea el otro 4 L_Brackets y luego deslice los extremos de la extrusión, como se muestra.
-------------------------------------------------------------------------------

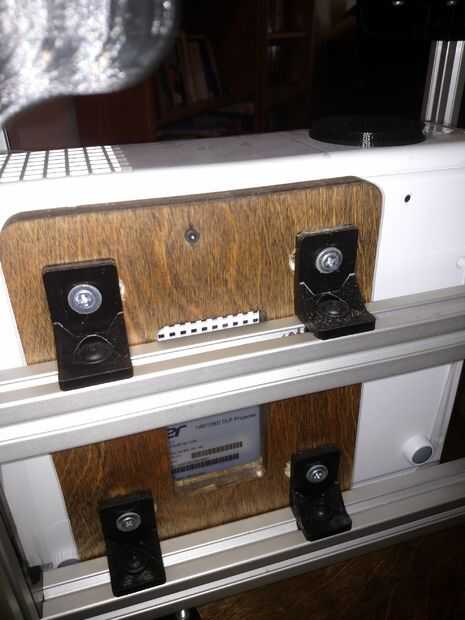

A continuación, Monte las protuberancias en el bastidor. La mejor manera de hacer esto es a su lado así que usted puede colocar las tuercas en T debajo de los orificios. Apriete flojamente a cada lado, así que todavía pueden mover arriba y abajo.
Vea la primera foto.
-------------------------------------------------------------------------------

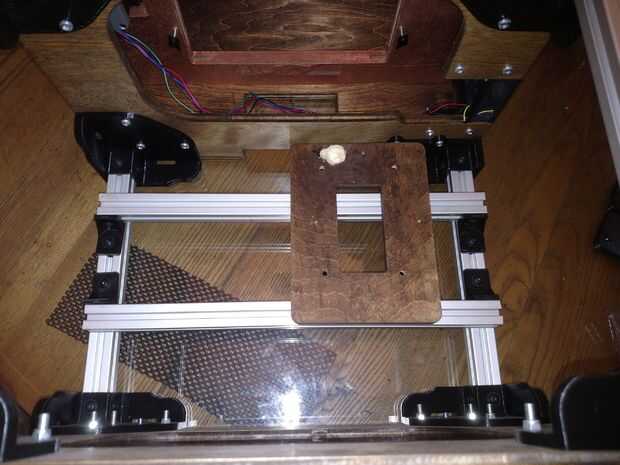

A continuación, perno del proyector a la placa. Tendrás que inclinar la máquina en uno de los laterales a los agujeros para los pernos. Si tienes un proyector diferentes entonces la h6510bd de Acer, puede tiene una configuración de agujero de montaje diferentes y por lo tanto necesita una diferente placa adaptadora.
El Acer, use 3 x M3x20 tornillos para montar el proyector. Una vez acabado el montaje, siga adelante y ponga la máquina sobre su parte posterior para el siguiente paso.
