Paso 14: La electrónica - 3D imprime archivos, cableado y montaje
Sólo 2 partes impresas 3D simple. Uno es un espaciador para lo tornillos al marco, otro es espacio de breadboards y montaje para ventilador.
-------------------------------------------------------------------------------
La electrónica es bastante simple, ya que sólo requiere de un motor paso a paso solo para el eje z.

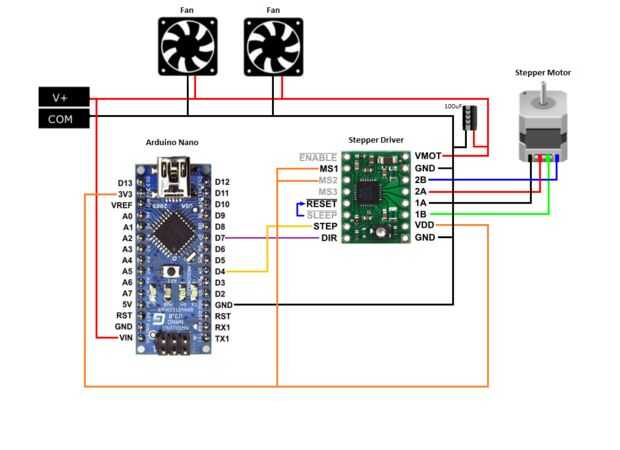

Ver el esquema en la imagen adjunta arriba.
-------------------------------------------------------------------------------
*Antes de pasar *
Adelante y el controlador paso a paso en un protoboard y conectarlo a 12V encendido VMOT y uso de la tierra. el enlace aquí para comprobar que el límite actual se ha establecido correctamente. No necesita mucha corriente, 1.25A hará bien en la mayoría de los casos.
-------------------------------------------------------------------------------

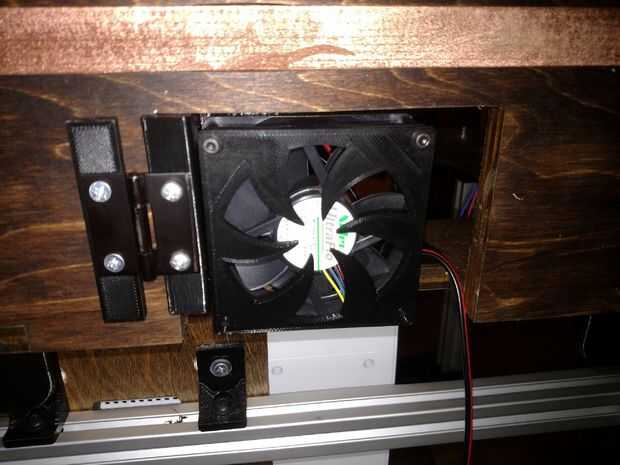

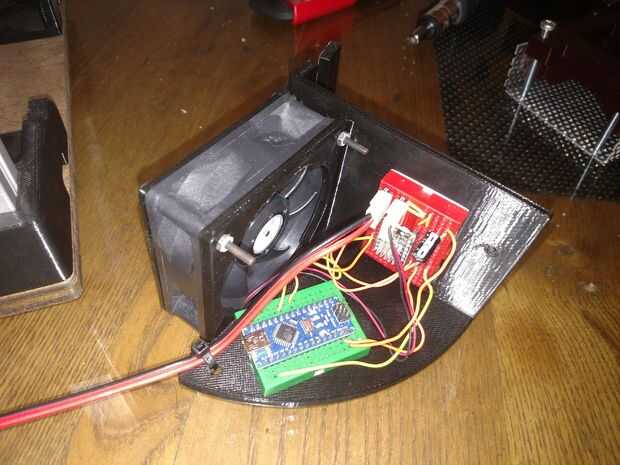

Para esto, solo utilizado dos mini breadboards con un respaldo pegajoso, en el archivo Electronics_Mounting.stl. Asegúrese de que el motor paso a paso está bastante cerca del ventilador, para que permanezca fresca. Una vez que tienes todo atado con alambre para arriba, menos el ventilador de la máquina y el motor, puede adjuntarlo a la parte posterior de la máquina con una bisagra, para facilitar el acceso más adelante (puse un pequeño imán en la parte impreso 3D/marco en, buddy solo utiliza un pequeño trozo de cinta, su hasta usted).
Una vez que la electrónica montada, seguir adelante y conectar el otro ventilador y motor.
-------------------------------------------------------------------------------
Por último, antes de pasar, doble y triple Compruebe el cableado! ***
-------------------------------------------------------------------------------
Por último, conecte su máquina a la energía de 12V y asegúrese de que todo lo enciende como debe. Los ventiladores deben encender, deben encender las luces en el arduino y debe encender el motor por el controlador paso a paso (y no debe ser fácil hacer ya).
