Paso 6: El IVA - archivos para la impresión de enrutamiento/3D CNC
Archivos de IVA.
Acrílico 1/4":

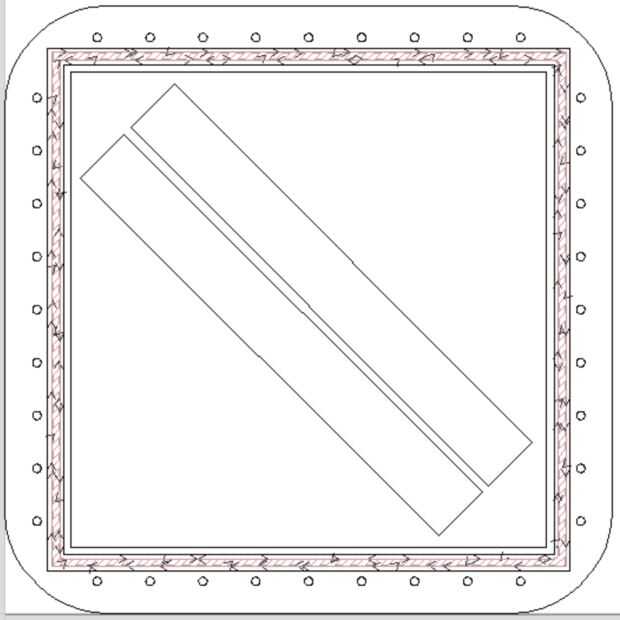

-All_Parts.dxf (cabe en una hoja de 12 "x 20")
Partes para CNC router. En la foto destaca donde recortas un bolsillo 1/8" de profundidad. Esto le permite ranura las paredes IVA en ellos, facilitando mucho pegamento. Si está usando un cortador del laser, apenas tendrán que ignorar este bolsillo y pegar las paredes un poco diferente... Véase el Apéndice D
Madera contrachapada/HDPE:

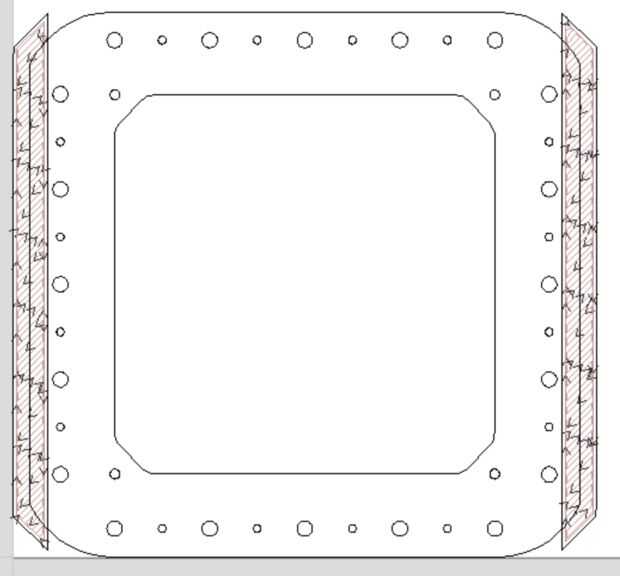

-Vat_Base.dxf
Si utilizas 1/2" material, este dxf tiene líneas para bolsillos cortar 1/4" de grosor, para crear pestañas en el lado se deslice en la ranura de la máquina. Alternativamente, puede utilizar material grueso de 1/4" y simplemente ignorar las líneas adicionales. Usted tendrá que imprimir la 3D_Riser_Tall.stl en lugar del estándar, que aumenta la altura de la canalización vertical 3D de 1/4".
Junta de silicona:
-Hole_Pattern_Seal.dxf
Este es un patrón para conseguir los agujeros espaciados correctamente en el silicio. Usé dos trozos, como el MDF y sujeta el silicio entre ellas para que podía perforar a través de ella fácilmente en un router CNC. Si utiliza un láser de corte, debe ser capaz de cortar a través de la silicona no hay problema.
Película FEP:
-Hole_Pattern_Film.dxf
Patrón de agujeros en la película, mismos comentarios como arriba para la Junta.
Impresión 3D:
-3D_Riser.stl
(O) -3D_Riser_Tall.stl
