Paso 8: Cables hasta el controlador de carga

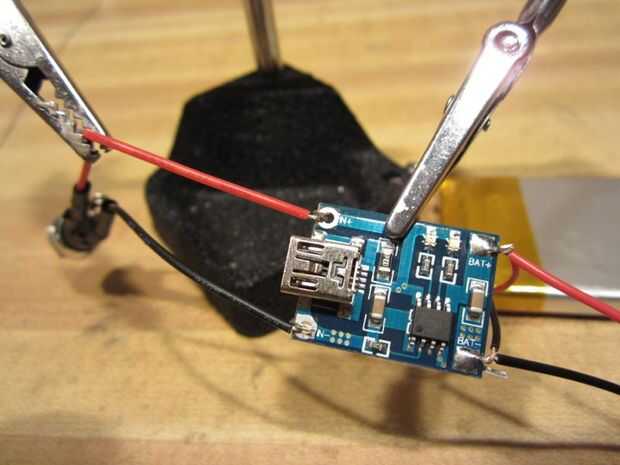

Una de las razones que me gusta usar este pequeño controlador de carga es que es difícil cagarla. Hay 4 puntos de soldadura en él. En la parte delantera junto a mini-USB puerto son donde enganchamos a la DC de la energía, que en nuestro caso en solar, y los dos puntos en la parte trasera de la batería.
Permite el primer alambre hasta lo 2,5 mm conector hembra para el controlador de carga. Todo lo que necesitamos hacer es atropellar dos cables y un diodo del enchufe al controlador. (Usted también puede utilizar el tubo del encogimiento en esta sección, así si quieres.)

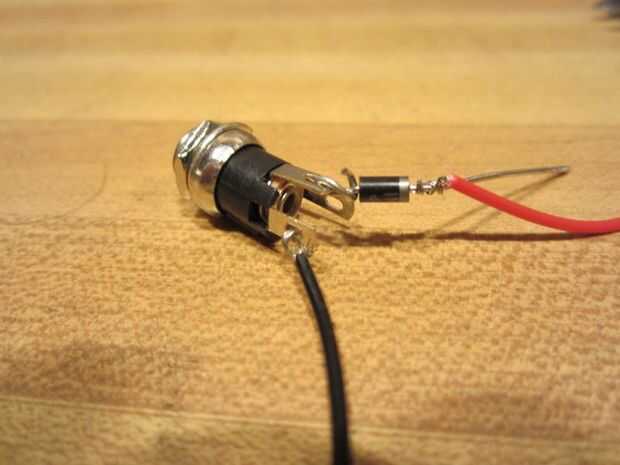

Agarra tu diodo 1N4001, enchufe de 2,5 mm y regulador de carga. Colocar el conector hembra delante de usted. Va de izquierda a derecha los tres dientes son tales. La izquierda es negativa, la media es positiva, y la derecha no va a ser utilizado.

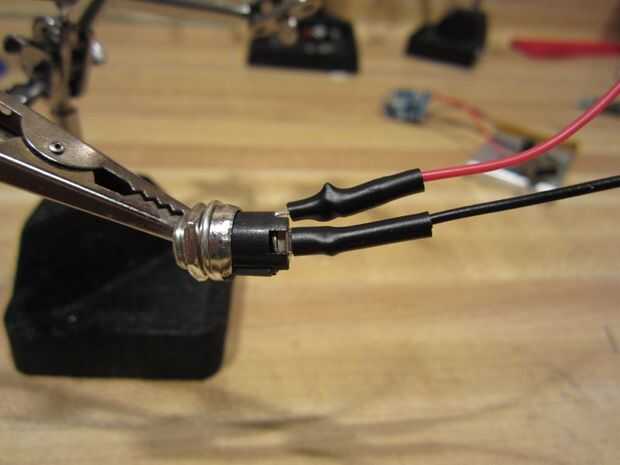

Tomar un alambre y envolver alrededor de la pata negativa del enchufe, con el otro extremo va al negativo "en" lugar en el tablero. Soldar y ser feliz. (Usted puede cubrir la pierna de la clavija con algunos si desea que la tubería del encogimiento.)

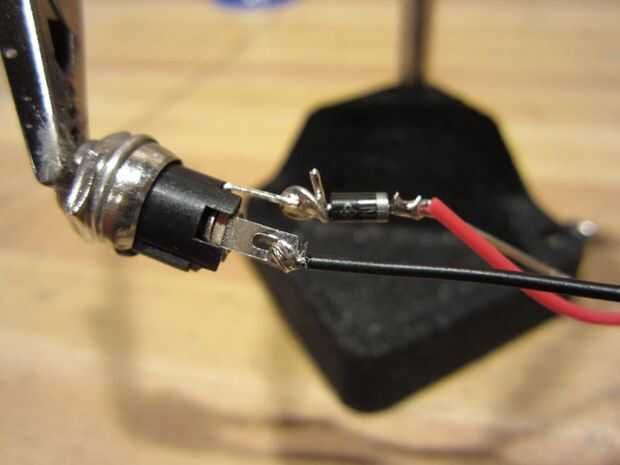

Ahora toma otro pedacito de alambre y envolver alrededor de la pata del diodo que tiene una barra. Abrigo cerca a la base del diodo para que podemos ahorrar tanto espacio como sea posible. Enrolle la otra pata del diodo (el lado sin la barra) a la pata del media del enchufe. Una vez más, como cerca de la base del diodo como usted puede. Por último, conecte el cable al positivo "en" punto de soldadura en la Junta. Soldadura y se regocijan. (Otra vez, puede utilizar la tubería para asegurar la conexión con el enchufe del encogimiento).
