Paso 1: Configurar Electonics y Software
Resumen:
Elegir un 1.4 de rampas para esta compilación. Eso puede parecer un poco exagerada ya que trabajaría un Audino UNO con un solo paso a paso. Una rampas es una opción barata para unidades de pasos adicionales que podrían ser utilizados para un mecanismo limpiador o inclinación. También puede conducir un calentador 12v para el IVA directamente de la Junta y apoyar posteriormente el monitoreo de temperatura. Solo paso a paso y eje está cubierto en esta compilación.
Materiales:
(1) rampas 1.4 con Audruino Mega 2560 y controladores paso a paso
Ejemplo de compra- ~ $40
Motor NEMA 17 paso a paso
Ejemplo de compra - ~ $15
Fuente de poder 12V 30a
Ejemplo de compra - ~ $30
PC de sobremesa con Medio ambiente Auduino y taller de creación instalado. 1) conectar la electrónica
Conecte sus rampas a una fuente de alimentación de 12v y su motor paso a paso a uno de los puertos del eje z.

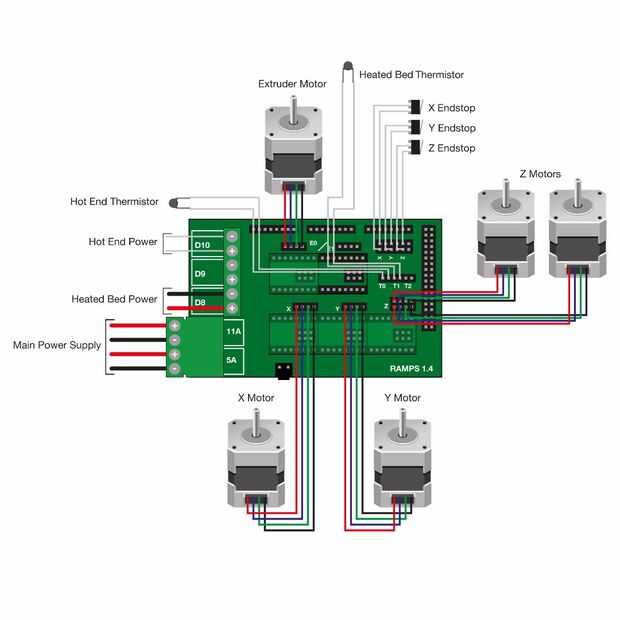

Ver esta guía para el cableado de sus rampas. * Tenga cuidado de no pasar sus conductores de alimentación y conecte siempre los cables con su unplugged.* de suministro de energía
Lo único que necesita para seguir en la guía anterior se conecta una fuente de alimentación a las rampas y conexión motor eje z (1). Sin topes se requieren y se desactivará en su actualización de firmware.
2) configurar y cargar Firmware* Nota PC se reinicia sólo puede requerirse entre cada hito paso *
La fuente de alimentación no necesita estar conectado para este paso. Te recomiendo solamente conectar el USB a su rampa/Arduino para actualizar el firmware.
He incluido un enlace a la versión de firmware de la Sprinter que utilicé para mi construir aquí (carpeta debe tener el nombre Sprintermod). Puede utilizar esto para tu impresora, pero ten cuidado. Puede que necesite cambiar los pasos por línea m en el firmware para el eje z. Aquí es una buena calculadora a utilizar.
http://www.prusaprinters.org/Calculator/
Para cambiar los pasos por mm abierta la aplicación del IDE de Arduino, luego archivo > Abrir carpeta (sprintermod) desde tu escritorio, luego abrir el icono del archivo "Sprintermod" Arduino. Deben aparecer varias pestañas (si sólo aparece una ficha, necesitará asegurarse de que la carpeta se llama correctamente). Ir a la 2 º pestaña "configuration.h" y desplácese hasta "/ / variables de calibración" para modificar los pasos z. "2272.7272" sería los pasos z en este ejemplo si se utiliza varilla roscada 5/16. Cambiar ese valor para que coincida con el eje lineal.
X, Y, Z, E pasos por unidad - métrico Prusa Mendel con el estirador de Wade:
#define _AXIS_STEP_PER_UNIT {80, 80, 2272.7272,700}
Una vez modificado, haga clic en el icono de carga en el IDE de Auduino y si no se detecta ningún error, estás probablemente listo para probar su hardware.
3) encendido rampas Conecte USB y conecte con el taller de creación

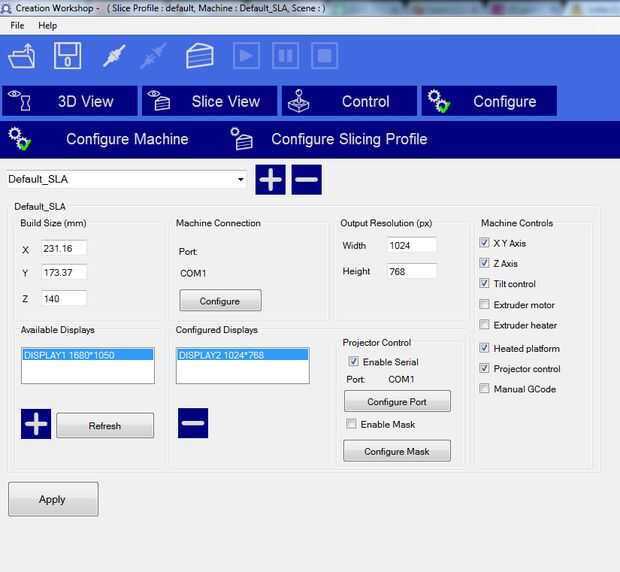

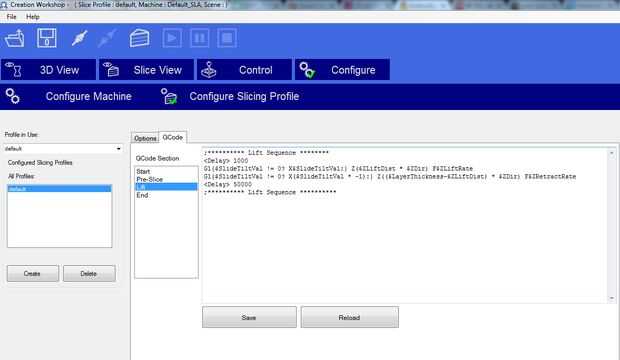

Sus rampas está conectado con el USB, abrir el taller de creación y haga clic en el configurar botón/pestaña en la parte superior. En la conexión de la máquina, haga clic en "configurar" y seleccione el tipo de puerto y baudios (velocidad en baudios se define en el firmware) mi spritnermod por defecto era 115200. Haga clic en Aceptar. Puede variar su número de puerto.
Haga clic en el icono de conexión (un par de tapones para arriba).
Haga clic en el botón/pestaña de "control" hasta la parte superior.
Haga clic en los botones z-1 ver movimiento en sus pasos y z 1.
¿Mueven? Si es así, ¡ Hurra!
4) prueba proyector (la modificación)

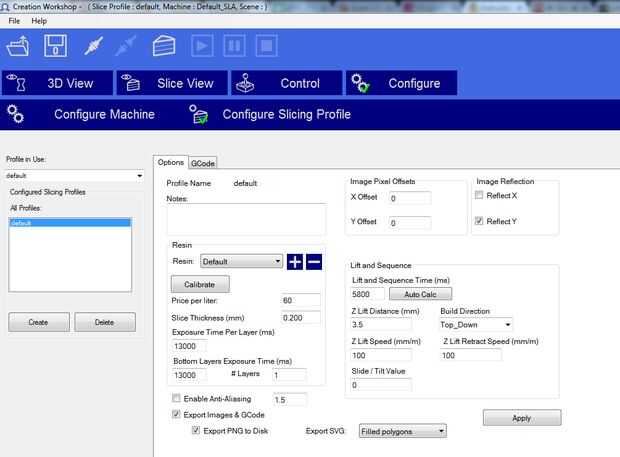

Conecte el proyector a su PC y habilitar como un monitor secundario. Abrir taller de creación y haga clic en "control". Debe ser capaz de hacer click en "show de calibración" y ver una rejilla roja. Esto funciona independientemente de tener una Arduino conectado. Usted necesitará ajustar su "construir tamaño" en "Configurar" para el juego de su relación de aspecto, IVA tamaño y proyector la distancia.
Ahora es el momento para construir el eje lineal, IVA y luego modificar y montar el proyector. El siguiente paso es.
