Paso 2: Construir el eje lineal, IVA de resina, plataforma, luego modificar y montar un proyector
El eje lineal
Esta impresora trabaja progresivamente bajando un eje dentro de una Cuba de resina UV entonces proyectando una nueva capa o "rebanada" del modelo en la parte superior de la Cuba de resina. Por defecto que taller de creación se moverá la plataforma hacia abajo para sumergir la pieza, eleve la plataforma (ligeramente más baja que antes), luego esperar a que la resina a y el nuevo sector para ser proyectado.

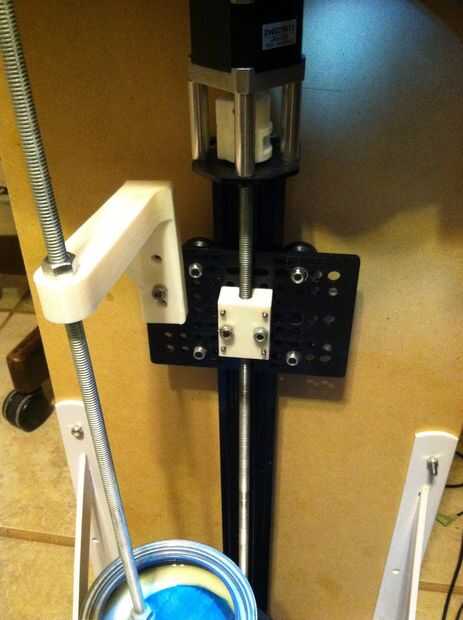

He utilizado una estructura de eje lineal que se basa en un diseño de OpenBuilds puede ver aquí: hay un montón de formas creativas se puede hacer un eje lineal. No centrarse pesadamente en que, en cambio aquí hay algunas fotos de mi montaje de eje y proyector lineal.
Posibles mejoras:
Protección del sol y ambiente UV
Formato más pequeño con 1 espejo superficial
Diseño más rígido de soporte
Archivos usados:
Anti contragolpe tuerca (escala según sea necesario)
Soporte de brazo (rediseño según sea necesario)
Acoplador de barra (adaptar según sea necesario)
Modificar el proyector
Realmente puede omitir este paso totalmente, sin embargo, es completamente reversible. Si usas un P1283 Acer como hice yo o el Acer H6510BD una resolución más alta, entonces serán capaces de curar la resina sin modificación, pero con más capa de tiempos de curado.
* Nota *
Proyectores LED probablemente no funcionará ya que no emiten luz ultravioleta.
Proyectores de lámpara con bombillas de xenón (más común) son una solución buena proyector fuera de la caja.
La modificación del proyector es bastante simple. Desenrosque su caso proyector utilizando los mismos procedimientos como sería cambiar la bombilla del proyector. Que se necesitan acceder a la carcasa de la bombilla de proyector como lo haría si fueron reemplazando así que documentación debe existir para este paso dependiendo de su modelo de proyector.
La carcasa del proyector contiene una bombilla y en el exterior de la vivienda, frente a la bombilla, es una pequeña pieza cuadrada de cristal. Este vidrio bloquea UV de la lámpara. Retire el soporte de metal que sujeta esta pieza de vidrio y el cristal it'self. Eso es todo! Proyector ahora emite menos vigas filtrados de la luz UV. Su proyector todavía debería funcionar como normal. *Disclaimer* modificación de este área en algunos proyectores puede dañar el proyector con el tiempo o cambiar el flujo de aire enfriamiento dinámico. Proyector recalentamiento sería una señal de que el mod no es compatible o necesita volver a pensar.
Determinar la distancia de montaje apropiado de zoom / enfoque del proyector en una pared y acercándose hasta que ya no puede enfocar una imagen nítida. Dar a su auto un poco de distancia adicional en ambas direcciones para el ajuste fino más adelante.
Piezas impresas, resina IVA y plataforma
La plataforma es la parte que tu impresión se construirá en. Esta parte se reducirá en el una capa de resina a la vez. Cortar una forma de aluminio que coincidió con mi IVA de resina que es simplemente un contenedor de plástico para alimentos. Una cama de aluminio es necesaria ya curado de la resina UV es exotérmico y producirá materiales plásticos derretir mientras que la primera capa de curado. Lijar la cama antes de impresión ayudará con la adherencia.
Se puede utilizar casi cualquier IVA tamaño que cabe en su cuadrícula proyectada.
Piezas 3D impresas no se deben imprimir en ABS ABS se disuelven en presencia de resina. Piezas impresas 3D se deben hacer en PET, PLA o con un material químicamente resistente.

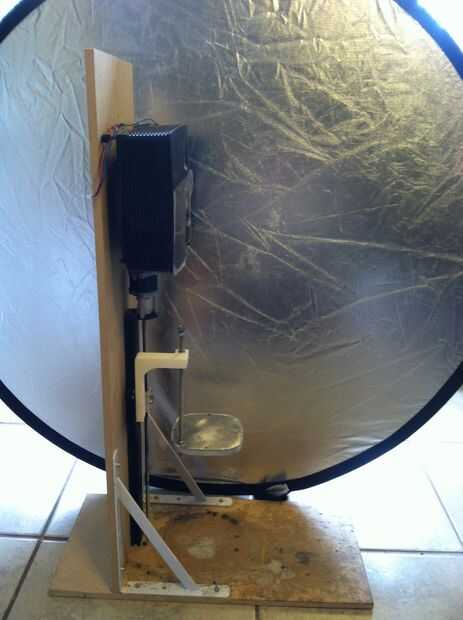

A continuación, montar el eje, el proyector y la línea de su plataforma. Como se puede ver, mi diseño es nada más que 2 piezas de MDF y algunos soportes de estante.
Eso es todo, listo! Bueno... casi.
Plan cobertura más profunda impresión y calibración en Instructable otro... eventualmente. Hasta entonces, Echale un Instrutables de otras personas en taller de creación y DLP 3D impresoras. Un montón de impresoras 3D gran han utilizado este método y puede encontrar una red de apoyo útil que hay en la comunidad.
Este tipo de impresora 3D toma algunos días para calibrar los tiempos de curado de la capa ideal y otras rarezas. Pasar algún tiempo mirando a través de la configuración del taller de creación y ver el nuevo proyecto de ember/chispa de Autodesk para nuevas alternativas y compartidos ideas relativas a la impresión 3D DLP/SLA.
