LittleBits Arduino como programador ATtiny (2 / 3 paso)

Paso 2: Conexiones / conexiones

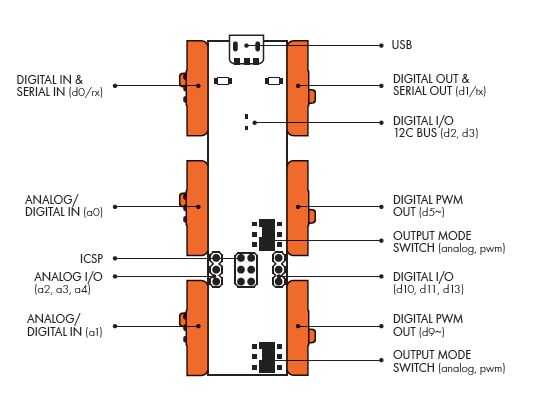

Hay 12 agujeros en el tablero de littleBits. Los agujeros de seis centro se conocen como un grupo como el ICSP, que está parado para la programación serial en circuito. Para hacer contacto con estos pequeños poros, puede soldar pernos de cabecera.

LittleBits ICSP:

......................... GND--> O O <--RESET

Pin digital 16 / MOSI--> O O <--Pin Digital 15 / SCK

.......................... VCC--> O O <--Pin Digital 14 / MISO

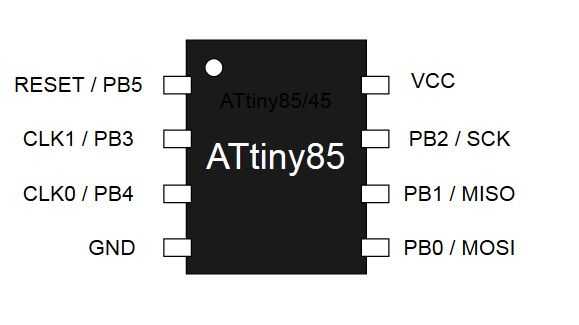

ATtiny85 Pinout: (ver esquema imagen y ubicar el círculo pequeño, que indica la esquina superior izquierda de la viruta).

Hacer conexiones: Quite la alimentación del módulo Arduino littleBits y hacer estas conexiones:

littleBits Arduino al chip ATtiny

GND -> GND

MOSI MOSI:-->--

VCC--> VCC

SCK--> SCK

MISO: el MISO-->--

D10--> RESET
